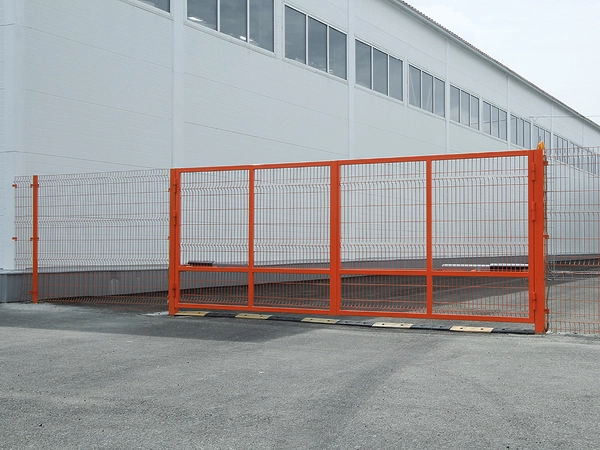

Polad karkaslı və qaynaqlı mesh ilə doldurulmuş yelləncək qapısı

İki laylı darvazalar klassik quruluşa malikdir və hələ də populyarlığını qoruyub saxlayır. Texniki baxımdan geri çəkilə bilən darvazaların istifadəsi mümkün olmadıqda onları quraşdırırlar. Bu darvazalar əraziyə rahat giriş təmin edir və həm şəhərkənarı evlər, həm də sənaye obyektləri üçün uyğundur.
Tətbiq sahəsi:
  • İstənilən təyinatlı obyektlərin ərazisinə giriş; sürüşmə qapılarını quraşdırmaq üçün kifayət qədər yer olmadığı hallarda əvəzolunmazdır.
  • Sənaye parklarına və müəssisələrə girərkən qapıların istifadəsi.
  • Böyük ölçülü yük və material çatdırmaq imkanı ilə müəssisə daxilində zonaların delimitasiyası.
Üstünlüklər
Çubuq qaynaq prosesindən sonra unikal sink örtük texnologiyası, qaynaqlanmış birləşmələr də daxil olmaqla bölmənin bütün səthini qoruyur.
Qaynaqlı mesh qapının dizaynı ərazinin görünüşünü pozmadan məkanı ayırmağa imkan verir.
Bütün struktur elementlərin toz örtüyü məhsulun ömrünü əhəmiyyətli dərəcədə uzadır.
Öz avtomatlaşdırma fabrikinizin olması istənilən növ və ölçülü qapıları DoorHan elektrik ötürücüləri və aksesuarları ilə avtomatlaşdırmağa imkan verir.
Çubuq qaynaq prosesindən sonra unikal sink örtük texnologiyası, qaynaqlanmış birləşmələr də daxil olmaqla bölmənin bütün səthini qoruyur.
Qaynaqlı mesh qapının dizaynı ərazinin görünüşünü pozmadan məkanı ayırmağa imkan verir.
Bütün struktur elementlərin toz örtüyü məhsulun ömrünü əhəmiyyətli dərəcədə uzadır.
Öz avtomatlaşdırma fabrikinizin olması istənilən növ və ölçülü qapıları DoorHan elektrik ötürücüləri və aksesuarları ilə avtomatlaşdırmağa imkan verir.
Avadanlıq
Baza dəsti
Əlavə dəst
Qapı qalxanı

Qapı qalxanı

Yerə gate valve

Yerə gate valve

12 x 120 mm çapa boltu

12 x 120 mm çapa boltu

Qapı avtomatlaşdırma sürücüsü

Qapı avtomatlaşdırma sürücüsü

Qapının açılmasını göstərmək üçün lampa

Qapının açılmasını göstərmək üçün lampa

Fotosellər

Fotosellər

Qapı idarəetmə pultları

Qapı idarəetmə pultları

Açar-düymə

Açar-düymə

Texniki təsvir
Ölçü cədvəli
Açılış ölçüsü
Konstruksiya
Standart konstruktiv həllər
Texniki xüsusiyyətlər
Məhsulun istismar şərtləri
Qablaşdırma
Parametr
Göstərici
Açılış hündürlüyü, mm
1000-dən 3000-ə qədər
Ovuğun eni, mm
2000-dən 6000-ə qədər
Ara boşluğu, mm
50-dən 200-ə qədər
  1. Qapı qalxanı
  2. Sütunlar

T profilli polad karkaslı yelləncək qapıları 100 x 100 mm dirəklərdən istifadə edərək ən populyar ölçüdə hazırlanır. Həm ölkə evi, həm də sənaye obyektləri üçün uyğundur.

T profilli polad karkaslı yelləncək qapıları 100 x 100 mm dirəklərdən istifadə edərək ən populyar ölçüdə hazırlanır. Həm ölkə evi, həm də sənaye obyektləri üçün uyğundur.

Simvol, parametrin adı Hesablama formulu
H, mm Açılış hündürlüyü 2 000
B, mm Açılış eni 4 000
P, mm Lümen 100
Parametr Mənası Qeyd
Toz örtüyünün qalınlığı az deyil, mikron 60
Sink səthi sıxlığı az deyil, g/m² 80
Üfüqi çubuğun diametri, mm 4
Şaquli çubuğun diametri, mm 4
Külək yükünə müqavimət, pa 700
Sərt bədənə qarşı müqavimət, J E = 10 J; h = 1 M; m = 1 kq
Etibarlılıq, açılış və bağlanma dövrlərinin sayı, az deyil 20 000
Əl ilə açma və bağlama qüvvəsi, h, artıq deyil 150
Tutacaqları kətana bağlamaq gücü, H Ən azı 1000
Qanadların açılma bucağı, dərəcə 120

1. Çit sisteminin düzgün quraşdırılması və düzgün işləməsi işin etibarlılığını və davamlılığını təmin edir. Əməliyyat zamanı lazımdır:

1.1. Sistem quraşdırıldıqdan sonra hər 6 ayda bir məhsulun xarici müayinəsini aparın.

1.2. Xarici yoxlama zamanı qaynaqlanmış hissələrin daşıyıcı dirəyə bərkidilməsinin sərtliyinə, zəif əlaqələri olan yerlərin olmamasına, həmçinin xarici mexaniki zədələrin olmamasına əmin olun.

1.3. Çitlərdə mortise strukturları (qapılar, qapılar) varsa, onlarla əlaqələri və onların fəaliyyətini yoxlayın.

1.4. Qapı qapaqları, qapılar hamar bir şəkildə açılmalı və bağlanmalı, tıxanma və xırıltı olmadan, kilidləmə cihazı ilə etibarlı şəkildə sabitlənməlidir. Lazım gələrsə, tənzimləmə elementlərindən istifadə edərək mövqeyi tənzimləyin, menteşələri, tutacaqları və kilidləmə cihazını yağlayın.

1.5. Yağış sütununun (su, qar, dolu) daxil olmasına icazə verməyin. Bunu etmək üçün bütün dirəklərin xüsusi fişlərlə bağlandığından əmin olmalısınız.

1.6. Çitlərin istismarına ətraf mühitin temperaturu -50 ilə +60 dərəcə arasında və nisbi rütubət 75% arasında icazə verilir.

2. Çitin istismarı zamanı qadağandır:

2.1. Qılıncoynatma və zərbələrə məruz qalın.

2.2. Çitin təmizlənməsi zamanı səthlərə zərər verə biləcək maddələrdən istifadə edin.

2.3. Çitin struktur elementlərinin çəkisini, küləkini və digər yüklərini dəyişdirən istehsalçı tərəfindən gözlənilməyən avadanlıqların quraşdırılması. İstehsalçının standart həllərinə hər hansı bir müdaxilə strukturun güc xüsusiyyətlərinin itirilməsinə səbəb ola bilər.

3. Təhlükəsizlik və video nəzarət sistemlərinin quraşdırılması üçün bu məqsədlər üçün xüsusi hazırlanmış bir dizayndan istifadə etmək lazımdır. Digər avadanlıqların quraşdırılması qabiliyyətini istehsalçı ilə yoxlayın.

4. Təhlükəsizlik tədbirləri:

4.1. Çitlərin quraşdırılması quraşdırma təlimatlarını tam öyrənmiş şəxslər tərəfindən aparılmalıdır. Quraşdırma işləri apararkən:

4.2. Yalnız işlək vasitələrdən istifadə edin.

4.3. Çit hissələrini düzəltmədən əvvəl quraşdırarkən, xüsusilə diqqətli və diqqətli olun, bölmə elementlərini düşmədən qoruyun.

4.4. Kadrların 1,5 m-dən çox hündürlüyə qaldırılması zərurəti ilə əlaqəli işləri yerinə yetirərkən təhlükəsizlik montaj kəmərindən istifadə etmək lazımdır. İşə başlamazdan əvvəl onun vəziyyəti yoxlanılmalıdır.

5. Quraşdırma zamanı qadağandır:

5.1. Əlavə və ya sürüşmə nərdivanı tətbiq edin.

5.2. Hündürlüyü 2,5 m-dən çox olan bir pilləkən istifadə edin.

Karton qablaşdırma Qablaşdırma Xüsusiyyətləri
Təsvir Qalxan və dirəklərin qablaşdırılması
Tərkibi Beş qatlı karton, uzanan film, logo ilə lent
KÖPÜK QABLAŞDIRMA Qablaşdırma Xüsusiyyətləri
Təsvir Standart post qablaşdırma
TAXTA QABLAŞDIRMA Qablaşdırma Xüsusiyyətləri
Təsvir Qalxan və dirəklərin qablaşdırılması
Tərkibi Taxta sandıq, kənarları boyunca karton təbəqə
QUTUDA QABLAŞDIRMA Qablaşdırma Xüsusiyyətləri
Təsvir Paket qablaşdırma standart ölçülü bir qutudur
Tərkibi Üç qatlı karton qutu, uzanan film, logo ilə lent
En, mm 450
Hündürlük, mm 300
Uzunluq, mm 550
STRETCH FİLM QABLAŞDIRMA Qablaşdırma Xüsusiyyətləri
Təsvir Qapı qalxanının qablaşdırılması
Quraşdırma
Quraşdırılma üsulları
Tikinti obyektinin hazırlanması
Betonlama dirəkləri ilə quraşdırma (dərinlik 1 500 mm)
Betonlama dirəkləri ilə quraşdırma (dərinlik 1 500 mm)
Flanşlara montaj
Flanşlara montaj
  1. H (mm) — struktur hündürlüyü.
  2. B (mm) — strukturun eni.
  3. h (mm) — lümen.
Sənədlər
Pasport və sertifikatlar
Çertyojlar

Uyğunluq sertifikatı

Pasport qılıncoynatma sistemləri üçün yelləncək qapıları

Çit sistemləri üçün yelləncək qapıları

Çit sistemləri üçün yelləncək qapılarının quraşdırılması

Zəmanət öhdəlikləri Çap

Alıcıya DoorHan konserninin istehsal qapılarının pərakəndə satış üçün 1 il müddətinə və satın alındığı andan etibarən diler sifarişləri üçün 2 il müddətinə zəmanət verilir.
