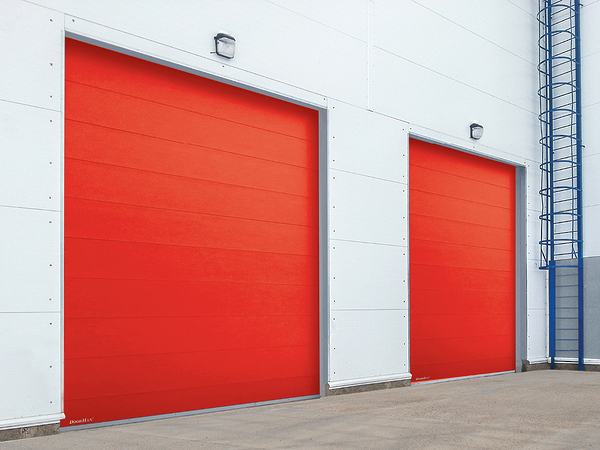

EI60 seriyalı yanğına davamlı qapı

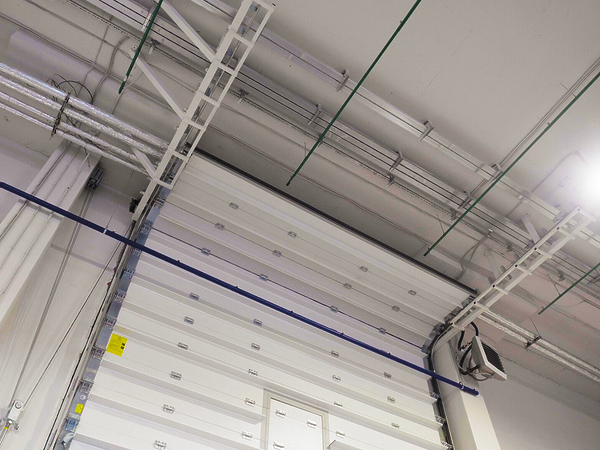

Yanğın əleyhinə bölmə qapıları yanğından və tüstünün mənbə ilə bitişik otaqlara yayılmasının qarşısını almaq üçün istifadə olunur. Xüsusi yanğınadavamlı panellərdən hazırlanır və mineral yun təbəqəsi ilə təchiz olunur, klassik bölmə qapılarının konstruksiyasına malikdir. Qapının ətrafına rezin möhür və istilikdə genişlənən lent bərkidilir, bu lent qızdırıldıqda ölçüsünü artırır və açılışı hermetikləşdirir. Sənaye və anbar yerlərində, parkinqlərdə, yaşayış və ticarət komplekslərində quraşdırılır. Yanğın əleyhinə bölmə qapılarının avtomatlaşdırılması üçün DoorHan elektrik ötürücülərindən istifadə olunur, bu ötürücülər yanğın siqnalizasiyasından siqnal aldıqda qapıları "açıq" sabit vəziyyətdən bağlanmış vəziyyətə keçirir.

Tətbiq sahəsi:

Sənaye binaları
Parkinqlər, yaşayış və ticarət kompleksləri
Anbarlar

GERI ZƏNG

Üstünlüklər

Bütün istehsal dövrünə nəzarət və yüksək texnoloji materiallardan komponentlərin istehsalı qapı quruluşunun keyfiyyətini və davamlılığını təmin edir.

Sertifikatlar yanğın təhlükəsizliyi tələblərinə uyğunluğunu, məhsulların etibarlılığını və təhlükəsizliyini təsdiqləyir.

Yüksək keyfiyyətli komponentləri olan möhkəm qapı dizaynı düzgün tarazlığa, alov gecikdirici kətan panellərinin etibarlı birləşməsinə, kətanın açılış təyyarəsinə bərkidilməsinə, möhürləmə sistemi ilə kətan hissələrinin uyğun yerlərinin və birləşmələrinin möhürlənməsinə zəmanət verir.

Quraşdırılmış obyektləri və əlavə konfiqurasiyanı seçmək imkanı, istifadənin rahatlığını, evakuasiya zamanı insanların təhlükəsizliyini və qapını qaldırmağa ehtiyac olmadan yanğının söndürülməsini təmin edir.

Müasir texnoloji avadanlıqlarda bütün struktur elementlərinin tam istehsal dövrü sayəsində xərclərin minimuma endirilməsi.

Yanğın qapıları üçün bütün komponentlər Moskvadakı konsernin öz zavodunda istehsal olunur ki, bu da optimal istehsal müddətinə zəmanət verir.

Müştərinin fərdi ölçülərinə görə istehsal olunan məhsulun dəyərinin operativ ilkin hesablanmasını təklif edirik.

Geniş diler şəbəkəsi və inkişaf etmiş logistika məhsulların Avrasiya İqtisadi Birliyi ölkələrinə ən qısa müddətdə çatdırılmasına imkan verir.

DoorHan konserninin bütün zavodları illik könüllü keyfiyyət menecmenti sertifikatından keçir.

Bütün istehsal dövrünə nəzarət və yüksək texnoloji materiallardan komponentlərin istehsalı qapı quruluşunun keyfiyyətini və davamlılığını təmin edir.

Sertifikatlar yanğın təhlükəsizliyi tələblərinə uyğunluğunu, məhsulların etibarlılığını və təhlükəsizliyini təsdiqləyir.

Müasir texnoloji avadanlıqlarda bütün struktur elementlərinin tam istehsal dövrü sayəsində xərclərin minimuma endirilməsi.

Yanğın qapıları üçün bütün komponentlər Moskvadakı konsernin öz zavodunda istehsal olunur ki, bu da optimal istehsal müddətinə zəmanət verir.

Müştərinin fərdi ölçülərinə görə istehsal olunan məhsulun dəyərinin operativ ilkin hesablanmasını təklif edirik.

Geniş diler şəbəkəsi və inkişaf etmiş logistika məhsulların Avrasiya İqtisadi Birliyi ölkələrinə ən qısa müddətdə çatdırılmasına imkan verir.

DoorHan konserninin bütün zavodları illik könüllü keyfiyyət menecmenti sertifikatından keçir.

Dizayn

Sandviç panel səthinin növü

Rənglər

Stucco

RAL 9002 (ağ, standart)

RAL 8014 (qəhvəyi, standart)

RAL 9003 (ağ)

RAL 5005 (mavi)

RAL 6005 (yaşıl)

RAL 3005 (tünd qırmızı)

RAL 9006 (gümüş)

RAL 1014 (bej)

RAL 7004 (boz)

RAL 3000 (qırmızı)

RAL 7016 (antrasit)

RAL kartında xüsusi rəng (markup)

Avadanlıq

Baza dəsti

Əlavə dəst

Yüksək sıxlıqlı mineral yun və gücləndirici profilləri olan polad sendviç panellərdən 60 mm qalınlığında qapı qalxanı

Boyalı burulma yayları, strukturun davamlılığını təmin edən qapı qalxanının ağırlığını nəzərə alaraq fərdi olaraq seçilir

Yan relslər dəsti sinklənmiş poladdan hazırlanmışdır və artan təhlükəsizlik marjasına malikdir

Kabelin qırılmasından qorunma cihazı, qırıldıqda işə salınaraq qapı yarpağının düşməsinin qarşısını alır

Yayın qırılmasından qorunma cihazı fövqəladə hallarda şaftı bloklayır

Amortizatorlar qapı yarpağının hərəkətini məhdudlaşdırmaq və qapının bağlanma hərəkətinə təkan vermək üçün istifadə olunur

Bağlayıcı dəsti və sənədləri olan qutu

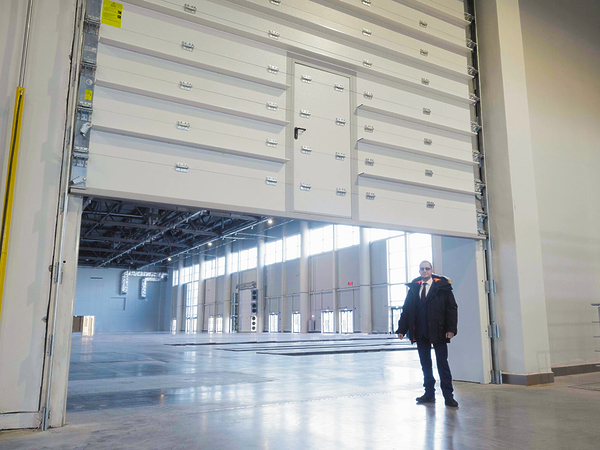

Quraşdırılmış qapı (işıq ölçüsü 900 x 2 051 mm) qapını qaldırmağa ehtiyac olmadan otağa giriş təmin edir və evakuasiya çıxışı kimi xidmət edə bilər. Qapının eni 5 000 mm-ə qədər olan açılışın üst-üstə düşməsi üçün strukturlara daxil edilməsi mümkündür.

Qapı yarpağındakı yanğına davamlı pəncərə (ölçüsü 400 x 300 mm) onların istismarının rahatlığını artırır və qapının arxasındakı boşluğa ümumi baxış təmin edir. Pəncərə yanğının yanğının baş verdiyi otaqdan çıxmasına etibarlı şəkildə mane olur, çünki güclü metal çərçivə sayəsində yüksək mexaniki stresə tab gətirir və əhəmiyyətli temperatur fərqləri və intensiv istilik ilə deformasiya etmir. < br> Yanğın lyuku (işıq ölçüsü 200 x 200 mm) qapını açmağa ehtiyac olmadan yanğını söndürmək üçün istifadə olunur.

"Antipanika" yanğın kilidləri olan bir qələm evakuasiya zamanı otağı tez tərk etməyə imkan verəcəkdir.

Daha yaxın əlavə konfiqurasiya kimi təklif olunur və yanğın zamanı özünü bağlayan cihaz kimi qapıya quraşdırıla bilər.

Partlayışa davamlı dizaynda bölmə yanğın qapıları yanğın təhlükəsizliyi üçün artan tələbləri olan potensial partlayıcı mühitləri olan sənaye binalarının zonalarında istifadə olunur. Bütün metal struktur elementlərinin bir-biri ilə topraklama dövrəsi və digər xüsusi dizayn həlləri arasında etibarlı elektrik bağlantısı təhlükəli elektrostatik yüklərin yığılmasının qarşısını alır.

DoorHan elektrik ötürücüləri ilə yanğın bölmə qapılarının avtomatlaşdırılması imkanı ("Qapı üçün avtomatlaşdırma" bölməsinə baxın).

Alıcı xarici ikili kanal 433 MHz (DHRE-2).

PHOTOCELL-N fotosellər.

Daxili LAMP antenası ilə xəbərdarlıq işığı.

4 kanallı 433 MHz pult (TRANSMİTTER 4).

Açar-nəzarət üçün düymə.

Mobil telefondan idarəetmə modulu.

Texniki təsvir

Ölçü cədvəli

Açılış ölçüsü

Konstruksiya

Standart konstruktiv həllər

Texniki xüsusiyyətlər

Məhsulun istismar şərtləri

Qablaşdırma

Parametr

Göstərici

Açılış hündürlüyü, mm

2 000–6 000*

Ovuğun eni, mm

2 000–6 000*

Lintel, mm

650-dən

Pariet, mm

300-dən

Otaq dərinliyi, mm

Açılış hündürlüyü + 700

Eni və hündürlüyü 5 000 mm-dən çox olan qapılar əvvəlcə konstruktorla razılaşdırılmalıdır

Qapı yarpağı bələdçisi
Burulma mexanizmi
Mil
Üst profil
Roller ilə yan dəstək
Şaquli bələdçi ilə künc dirəyi
Üfüqi relsləri tavana bağlamaq üçün mötərizə
Amortizator
Daxili dəstək braketi
Açıq yay və baraban cihazı
Üst möhür
Döngə
Sendviç panel qapı yarpağı
Yan qapaq
Kabel qırılmasından qorunma cihazı olan mötərizə
Alt profil
Alt möhür
Daxili qapı
Yanğın lyuku

Yanğın bölmə qapılarının panelləri iki polad təbəqədən və aralarında bir mineral yun qatından ibarətdir, yan tərəfdə möhkəmləndirici profilli alçıpan qoyulur. Panellər istiliyə davamlı və odadavamlı xüsusiyyətlərə malikdir. Ayrıca, panellər geniş kimyəvi maddələrə, yağlara və həlledicilərə davamlıdır və xarici səthlərin polimer örtükləri onları ətraf mühitin korroziyasına qarşı immunitetli edir. < br > Panel dizaynı:
1) alçıpan;
2) sıxlığı 130 kq/m³ olan mineral yun təbəqəsi;
3) 0,5 mm qalınlığında polad təbəqə;
4) menteşələr üçün gücləndirici profil (menteşələrin boşalmasının qarşısını alır və oğurluq müqavimətini artırır).

Bölmə yanğın qapıları. Əsas ölçülər. < br> qapının yuxarıya doğru açılması və tavanın altına yuvarlanması sayəsində içəridə çox yer tutmur və açılışda boş yer buraxır. Qapı qaldırma növlərinin böyük bir seçimi onları müxtəlif ölçülü yuvalara quraşdırmağa imkan verir.< br> qapılar müasir texnologiyaların tətbiqi ilə yüksək keyfiyyətli materiallardan hazırlanmış və hazırlanmışdır. DoorHan yanğın bölmə qapıları bazarda təklif olunan analoqlarla müqayisədə daha yüngüldür. Yüksək gücə, istilik və səs izolyasiyasına malikdirlər. DoorHan yanğın qapıları Rusiya tikinti standartlarının tələblərinə tam cavab verir və uyğunluq sertifikatlarına malikdir.

Simvol, parametrin adı	Hesablama formulu
H, mm Açılış hündürlüyü	H
B, mm Açılış eni	B
L, mm Kətan eni	B + 200

Standart qaldırma

Simvol, parametrin adı	Hesablama formulu
H, mm Açılış hündürlüyü	H
h, mm Lintel hündürlüyü	h ≥ 650
B, mm Açılış eni	B
A, mm Künc dirəyinin hündürlüyü	H + 425
AB, mm Mil və baraban oxunun hündürlüyü	А + 166
A1, mm Şaquli ray hündürlüyü	A - 580
A2, mm Üfüqi ray hündürlüyü	A - 110
E, mm Üfüqi relslərin uzunluğu	H + 479
B1, mm Bələdçilərin tavana bərkidilməsinin aralıq nöqtəsinin koordinatı	E/2
Db, mm Burulma mexanizminin iş sahəsi	açılışın ölçüsündən və qalxanın ağırlığından asılıdır
S, mm Minimum yan boşluq	300
Q, mm Şaft sürücü yeri sahəsi	450

Standart meylli qaldırma

Simvol, parametrin adı	Hesablama formulu
H, mm Açılış hündürlüyü	H
h, mm Lintel hündürlüyü	h > 650
B, mm Açılış eni	B
A, mm Künc dirəyinin hündürlüyü	H + 250…985
AB, mm Mil və baraban oxunun hündürlüyü	А + 86/97
A1, mm Şaquli ray hündürlüyü	Н - 445
A3, mm Ölçüsü qapı iş sahəsi məhdudlaşdıran (sürücü və ya mil sürücü olmadan)	α° bucaqdan asılıdır
B1, mm Bələdçilərin tavana bərkidilməsinin aralıq nöqtəsinin koordinatı	A3/2
Db, mm Burulma mexanizminin iş sahəsi	açılışın ölçüsündən və qalxanın ağırlığından asılıdır
S, mm Minimum yan boşluq	300
α° Yatay relslərin meyl açısı	5…65 (5 dərəcə)
Q, mm Şaft sürücü yeri sahəsi	450

Yüksək yüksəliş

Simvol, parametrin adı	Hesablama formulu
H, mm Açılış hündürlüyü	H
h, mm Lintel hündürlüyü	h ≥ 750
B, mm Açılış eni	B
HL, mm Üfüqi relslərin səviyyəsindən açılışa qədər olan məsafə	varsayılan olaraq h - 330
A, mm Künc dirəyinin hündürlüyü	H + HL
AB, mm Mil və baraban oxunun hündürlüyü	A + 86/97
A1, mm Şaquli ray hündürlüyü	A - 580
A2, mm Üfüqi ray hündürlüyü	A - 53
E, mm Üfüqi relslərin uzunluğu	H - НL + 470…900
B1, mm Bələdçilərin tavana bərkidilməsinin aralıq nöqtəsinin koordinatı	E/2
Db, mm Burulma mexanizminin iş sahəsi	açılışın ölçüsündən və qalxanın ağırlığından asılıdır
S, mm Minimum yan boşluq	300
Q, mm Şaft sürücü yeri sahəsi	450

Eğimli yüksək qaldırma

Simvol, parametrin adı	Hesablama formulu
H, mm Açılış hündürlüyü	H
h, mm Lintel hündürlüyü	700
B, mm Açılış eni	B
HL, mm Üfüqi relslərin səviyyəsindən açılışa qədər olan məsafə	330
A, mm Künc dirəyinin hündürlüyü	H + HL + 15…749
AB, mm Mil və baraban oxunun hündürlüyü	≤ А + 86/97
A1, mm Şaquli ray hündürlüyü	Н + HL - 330…580
A3, mm Ölçüsü qapı iş sahəsi məhdudlaşdıran (sürücü və ya mil sürücü olmadan)	α° bucaqdan asılıdır
B1, mm Bələdçilərin tavana bərkidilməsinin aralıq nöqtəsinin koordinatı	A3/2
Db, mm Burulma mexanizminin iş sahəsi	açılışın ölçüsündən və qalxanın ağırlığından asılıdır
S, mm Minimum yan boşluq	300
α° Yatay relslərin meyl açısı	5…65 (5 dərəcə)
Q, mm Şaft sürücü yeri sahəsi	450

Yüksək qaldırma, mil aşağıdan

Simvol, parametrin adı	Hesablama formulu
H, mm Açılış hündürlüyü	H
h, mm Lintel hündürlüyü	h ≥ 1 650
B, mm Açılış eni	B
HL, mm Üfüqi relslərin səviyyəsindən açılışa qədər olan məsafə	1 330 ≤ HL ≤ h - 150
A, mm Künc dirəyinin hündürlüyü	H + HL
AB, mm Mil və baraban oxunun hündürlüyü	H + 400...600 + 280 (boru montajı); H + 1 203 (oktagonal şaft)
A1, mm Şaquli ray hündürlüyü	A-580
A2, mm Üfüqi ray hündürlüyü	A-53
E, mm Üfüqi relslərin uzunluğu	H - НL + 470…900
B1, mm Bələdçilərin tavana bərkidilməsinin aralıq nöqtəsinin koordinatı	E/2
S, mm Minimum yan boşluq	300
Q, mm Şaft sürücü yeri sahəsi	450

Yüksək maili qaldırma mil aşağıdan

Simvol, parametrin adı	Hesablama formulu
H, mm Açılış hündürlüyü	H
h, mm Lintel hündürlüyü	h > 1 750 - köhnə sistem; h > 2 440 - yeni sistem
B, mm Açılış eni	B
HL, mm Üfüqi relslərin səviyyəsindən açılışa qədər olan məsafə	HL ≥ 1 330 - köhnə sistem; HL ≥ 2 020 - yeni sistem
A, mm Künc dirəyinin hündürlüyü	H + HL + 235
AB, mm Mil və baraban oxunun hündürlüyü	H + 680 - köhnə sistem; H + 1 370 - yeni sistem
A3, mm Ölçüsü qapı iş sahəsi məhdudlaşdıran (sürücü və ya mil sürücü olmadan)	H + 800...1 000
B1, mm Bələdçilərin tavana bərkidilməsinin aralıq nöqtəsinin koordinatı	A3/2
S, mm Minimum yan boşluq	300
Q, mm Şaft sürücü yeri sahəsi	450
α° Yatay relslərin meyl açısı	5...65 (5 dərəcə)

Şaquli qaldırma mil aşağıdan

Simvol, parametrin adı	Hesablama formulu
H, mm Açılış hündürlüyü	H
h, mm Lintel hündürlüyü	> H + 350
B, mm Açılış eni	B
A, mm Künc dirəyinin hündürlüyü	2H + 200
AB, mm Mil və baraban oxunun hündürlüyü	H + 400...600 + 280( boru montajı); H + 1 203 (oktagonal şaft)
S, mm Minimum yan boşluq	500 min
Q, mm Şaft sürücü yeri sahəsi	≥ 650

Üst və alt panellərin içərisində və xaricində quraşdırılmış polad əlavələr və profillər lazımi sərtliyi təmin edir. Ensiz qapının üst panelində alüminium möhkəmləndirici profil quraşdırılmışdır. QEYD: genişliyi 4 500 mm-dən çox olan darvazalar üçün dizayn xüsusiyyəti ensiz qapısı ilə

Ensiz qapı sahəsindəki sərtliyi artırmaq üçün xüsusi polad profillərdən istifadə olunur və qapı eşikinin artan hündürlüyü əlavə güc təmin edir. QEYD: genişliyi 4 500 mm-dən çox olan darvazalar üçün dizayn xüsusiyyəti ensiz qapısı ilə.

Parametr	Mənası	Qeyd
Yanğına davamlılıq həddi, min	Ən azı 60
Azaldılmış istilik ötürmə müqaviməti, m²*°С/Vt	Ən azı 0,4–0,8
Resurs, dövrlər	20 000
Kətan çəkisi, kq/m²	22
Əl ilə açma və bağlama qüvvəsi, h, artıq deyil	300-dən çox deyil

1. Bölmə yanğın qapıları ağır istifadə üçün nəzərdə tutulmayıb. Yanğın siqnalizasiya, xidmət və təyinatı üzrə yoxlanarkən istifadə etmək tövsiyə olunur.

2. Bölmə yanğın qapıları sıxılmadan və sarsılmadan rəvan işləməlidir.

3. Bölmə qapıları işləyərkən kənar səslər (xırıltı, daşlama) görünsə, istifadəni dayandırmaq və ixtisaslı kadrlarla əlaqə saxlamaq lazımdır.

4. Qəzanın qarşısını almaq üçün qapının işlədiyi anda insanların və heyvanların qapının əhatəsində olmadığından əmin olun.

5. Qapının işlədiyi anda açılışda xarici əşyaların olmadığından əmin olun.

6. Bölmə yanğın qapıları ilə birlikdə istifadə üçün nəzərdə tutulmayan əlavə avadanlıqların quraşdırılması halında, məsləhətləşmə üçün istehsalçının texniki xidmətinə müraciət etmək lazımdır.

7. Yanğın zamanı məqsədini yerinə yetirən qapılar vaxtından əvvəl silinməlidir. Bu vəziyyətdə qapı sökülməli və dəyişdirilməlidir.

8. Qapının hərəkətli hissələrini tıxanmamaq üçün vaxtında təmizləyin.

9. Xəsarət almamaq üçün hərəkət edərkən qapının hərəkətli hissələrinə (silindirlər, panellər və s.) toxunmayın.

10. Qapının etibarlı və fasiləsiz işləməsini təmin etmək üçün mütəmadi olaraq (ən azı 1 ayda 6 dəfə) texniki baxış və texniki xidmət göstərmək tövsiyə olunur.

11. Qapı işləyərkən kətanı tutmağa icazə verilmir. Bu, strukturun zədələnməsinə və ya qırılmasına səbəb ola bilər.

12. Uşaqları avtomatik qapı idarəetmə cihazlarından (düymələr, pultlar) uzaq tutun.

13. Qapıları vurmayın və ya sərbəst açılmasına və bağlanmasına mane olmayın.

14. Etibarlı və davamlı iş üçün avtomatik sürücünün təlimat kitabçasını diqqətlə oxuyun.

15. Bölmə yanğın qapıları və ya onların komponentləri təyinatı üzrə istifadə edilmədikdə, istehsalçı onların bütövlüyü və etibarlılığına görə məsuliyyət daşımır.

Karton qablaşdırma	Qablaşdırma Xüsusiyyətləri
Təsvir	Bələdçi qapı paketi, karton təbəqələrin qovşağında ən azı 100 mm üst-üstə düşərək bükülmüş 2 qat kartondan ibarətdir; karton qablaşdırma üstü 2 qat uzanan filmlə örtülmüş və şirkətin loqosu ilə lentlə sabitlənmişdir
Tərkibi	Beş qatlı karton, uzanan film, logo ilə lent
Uzunluq, mm	2 000–6 000

KÖPÜK QABLAŞDIRMA	Qablaşdırma Xüsusiyyətləri
Təsvir	Qapı panelləri bir-birinə qatlanır, panellər arasında qoyulur 50 mm qalınlığında köpük blokları, panellərin uclarına köpük blokları quraşdırılmışdır mümkün nəqliyyat zərbələrindən qorunmaq üçün 80 mm qalınlığında bloklar, onları lentlə düzəldin; panelləri bütün uzunluğu boyunca baloncuk sarğı ilə sarın; panellərin uclarında film "zərf" sxeminə görə bükülür, oynaqlar lentlə möhürlənir
Uzunluq, mm	2 000–6 000
En, mm	590
Hündürlük, mm	300–500
Paketdəki miqdar	3-dən 5-ə qədər

TAXTA QABLAŞDIRMA	Qablaşdırma Xüsusiyyətləri
Təsvir	Universal istifadə edərək taxta bloklardan bir palet yığın havşa başlı taxta vintlər; çarpaz çubuqların addımı 1 500 mm olmalıdır; yığılmış paletə 25-50 qalınlığı olan köpük blokları qoyulur & nbsp;mm
Uzunluq, mm	2 000
En, mm	1 100
Hündürlük, mm	Yerində seçilir

Əlavə qeydlər Çap

Sandviç panellərini fabrik qablaşdırmasında üfüqi vəziyyətdə düz bir səthdə qapalı anbarlarda və ya örtük altında istehsal edildiyi andan 6 aydan çox olmamaq tövsiyə olunur. Panellər birbaşa günəş işığından, yağışdan və çirklənmədən qorunmalıdır.

Quraşdırma

Quraşdırılma üsulları

Tikinti obyektinin hazırlanması

Yerüstü quraşdırma. Bələdçi sistemi, otağa nisbətən açılışın içərisindəki divar və lintelə quraşdırılmışdır

Hər bir dəyərin ölçülməsi ən azı üç nöqtədə aparılmalıdır:
H — açılışın hündürlüyü (döşəmədən açılışın yuxarı hissəsinə qədər olan məsafə);
B — açılışın eni (sol kənarından açılışın sağ kənarına qədər olan məsafə);
h — lintel (açılışın yuxarı hissəsindən tavana qədər olan məsafə);
b1 b2 — sol/sağ yan məsafə (açılışın müvafiq kənarından maneəyə qədər olan məsafə);
D — otağın dərinliyi (açılışın kənarından qarajın daxili divarına qədər olan məsafə).
H və B ölçərkən son ölçü üçün ən böyük dəyər alınır, h, b1, b2 ölçərkən ən kiçikdir.
Oyuğun bütün eni üzrə mərtəbə səviyyəsindəki fərq 10 mm-dən çox olmamalıdır. Montaj nəzikliyinin (divarların və tavanın) saxlanmasını təmin etmək lazımdır. Yönləndirici sisteminin quraşdırılması üçün baza monolit və davamlı olmalıdır, əgər bu mövcud deyilsə, əlavə haşiyə və ya metal məhsullarla bir oyuğun meydana gəlməsi tələb olunur.

Sənədlər

Təlimatlar

Pasport və sertifikatlar

Çertyojlar

ISD FP seriyalı yanğın bölmə qapılarının quraşdırılması və istismarı üçün təlimatlar

PDF

ISD FP (EI60) bölmə yanğın qapısı pasportu

PDF

ISD FP (EI60) partlayıcı mühitlərdə işləmək üçün bölmə yanğın qapısı pasportu

PDF

Sertifikat nömrəsi EAEU RU C-RU.PB68.B. 00334/21

PDF

Sertifikat nömrəsi EAEU RU C-RU.58.S. 03478/22

PDF

Bölmə yanğın qapıları. Standart qaldırma

PDF

DWG

Bölmə yanğın qapıları. Standart meylli qaldırma

PDF

DWG

Bölmə yanğın qapıları. Yüksək yüksəliş

PDF

DWG

Bölmə yanğın qapıları. Yüksək meylli qaldırma

PDF

DWG

Bölmə yanğın qapıları. Yüksək qaldırma, mil aşağıdan

PDF

DWG

Bölmə yanğın qapıları. Yüksək maili qaldırma, aşağıdan mil

PDF

DWG

Bölmə yanğın qapıları. Şaquli qaldırma mil aşağıdan

PDF

DWG

Zəmanət öhdəlikləri Çap

Alıcıya DoorHan konserninin istehsal etdiyi bölmə yanğın qapılarının müştəri tərəfindən satın alındığı andan 1 il müddətinə zəmanət verilir. Diqqət! Əməliyyat qaydalarına, habelə texniki xidmət qaydalarına əməl edilmədikdə, qapı zəmanəti tətbiq edilmir.

Dizayn

Sandviç panel səthinin növü

Stucco

Rənglər

RAL 9002 (ağ, standart)

RAL 8014 (qəhvəyi, standart)

RAL 9003 (ağ)

RAL 5005 (mavi)

RAL 6005 (yaşıl)

RAL 3005 (tünd qırmızı)

RAL 9006 (gümüş)

RAL 1014 (bej)

RAL 7004 (boz)

RAL 3000 (qırmızı)

RAL 7016 (antrasit)

RAL kartında xüsusi rəng (markup)

Avadanlıq

Baza dəsti

Yüksək sıxlıqlı mineral yun və gücləndirici profilləri olan polad sendviç panellərdən 60 mm qalınlığında qapı qalxanı

Boyalı burulma yayları, strukturun davamlılığını təmin edən qapı qalxanının ağırlığını nəzərə alaraq fərdi olaraq seçilir

Yan relslər dəsti sinklənmiş poladdan hazırlanmışdır və artan təhlükəsizlik marjasına malikdir

Kabelin qırılmasından qorunma cihazı, qırıldıqda işə salınaraq qapı yarpağının düşməsinin qarşısını alır

Yayın qırılmasından qorunma cihazı fövqəladə hallarda şaftı bloklayır

Amortizatorlar qapı yarpağının hərəkətini məhdudlaşdırmaq və qapının bağlanma hərəkətinə təkan vermək üçün istifadə olunur

Bağlayıcı dəsti və sənədləri olan qutu

Əlavə dəst

"Antipanika" yanğın kilidləri olan bir qələm evakuasiya zamanı otağı tez tərk etməyə imkan verəcəkdir.

Daha yaxın əlavə konfiqurasiya kimi təklif olunur və yanğın zamanı özünü bağlayan cihaz kimi qapıya quraşdırıla bilər.

DoorHan elektrik ötürücüləri ilə yanğın bölmə qapılarının avtomatlaşdırılması imkanı ("Qapı üçün avtomatlaşdırma" bölməsinə baxın).

Alıcı xarici ikili kanal 433 MHz (DHRE-2).

PHOTOCELL-N fotosellər.

Daxili LAMP antenası ilə xəbərdarlıq işığı.

4 kanallı 433 MHz pult (TRANSMİTTER 4).

Açar-nəzarət üçün düymə.

Mobil telefondan idarəetmə modulu.

Texniki təsvir

Ölçü cədvəli

Parametr

Göstərici

Açılış hündürlüyü, mm

2 000–6 000*

Ovuğun eni, mm

2 000–6 000*

Lintel, mm

650-dən

Pariet, mm

300-dən

Otaq dərinliyi, mm

Açılış hündürlüyü + 700

Eni və hündürlüyü 5 000 mm-dən çox olan qapılar əvvəlcə konstruktorla razılaşdırılmalıdır

Konstruksiya

Qapı yarpağı bələdçisi
Burulma mexanizmi
Mil
Üst profil
Roller ilə yan dəstək
Şaquli bələdçi ilə künc dirəyi
Üfüqi relsləri tavana bağlamaq üçün mötərizə
Amortizator
Daxili dəstək braketi
Açıq yay və baraban cihazı
Üst möhür
Döngə
Sendviç panel qapı yarpağı
Yan qapaq
Kabel qırılmasından qorunma cihazı olan mötərizə
Alt profil
Alt möhür
Daxili qapı
Yanğın lyuku

Standart konstruktiv həllər

Simvol, parametrin adı	Hesablama formulu
H, mm Açılış hündürlüyü	H
B, mm Açılış eni	B
L, mm Kətan eni	B + 200

Standart qaldırma

Simvol, parametrin adı	Hesablama formulu
H, mm Açılış hündürlüyü	H
h, mm Lintel hündürlüyü	h ≥ 650
B, mm Açılış eni	B
A, mm Künc dirəyinin hündürlüyü	H + 425
AB, mm Mil və baraban oxunun hündürlüyü	А + 166
A1, mm Şaquli ray hündürlüyü	A - 580
A2, mm Üfüqi ray hündürlüyü	A - 110
E, mm Üfüqi relslərin uzunluğu	H + 479
B1, mm Bələdçilərin tavana bərkidilməsinin aralıq nöqtəsinin koordinatı	E/2
Db, mm Burulma mexanizminin iş sahəsi	açılışın ölçüsündən və qalxanın ağırlığından asılıdır
S, mm Minimum yan boşluq	300
Q, mm Şaft sürücü yeri sahəsi	450

Standart meylli qaldırma

Simvol, parametrin adı	Hesablama formulu
H, mm Açılış hündürlüyü	H
h, mm Lintel hündürlüyü	h > 650
B, mm Açılış eni	B
A, mm Künc dirəyinin hündürlüyü	H + 250…985
AB, mm Mil və baraban oxunun hündürlüyü	А + 86/97
A1, mm Şaquli ray hündürlüyü	Н - 445
A3, mm Ölçüsü qapı iş sahəsi məhdudlaşdıran (sürücü və ya mil sürücü olmadan)	α° bucaqdan asılıdır
B1, mm Bələdçilərin tavana bərkidilməsinin aralıq nöqtəsinin koordinatı	A3/2
Db, mm Burulma mexanizminin iş sahəsi	açılışın ölçüsündən və qalxanın ağırlığından asılıdır
S, mm Minimum yan boşluq	300
α° Yatay relslərin meyl açısı	5…65 (5 dərəcə)
Q, mm Şaft sürücü yeri sahəsi	450

Yüksək yüksəliş

Simvol, parametrin adı	Hesablama formulu
H, mm Açılış hündürlüyü	H
h, mm Lintel hündürlüyü	h ≥ 750
B, mm Açılış eni	B
HL, mm Üfüqi relslərin səviyyəsindən açılışa qədər olan məsafə	varsayılan olaraq h - 330
A, mm Künc dirəyinin hündürlüyü	H + HL
AB, mm Mil və baraban oxunun hündürlüyü	A + 86/97
A1, mm Şaquli ray hündürlüyü	A - 580
A2, mm Üfüqi ray hündürlüyü	A - 53
E, mm Üfüqi relslərin uzunluğu	H - НL + 470…900
B1, mm Bələdçilərin tavana bərkidilməsinin aralıq nöqtəsinin koordinatı	E/2
Db, mm Burulma mexanizminin iş sahəsi	açılışın ölçüsündən və qalxanın ağırlığından asılıdır
S, mm Minimum yan boşluq	300
Q, mm Şaft sürücü yeri sahəsi	450

Eğimli yüksək qaldırma

Simvol, parametrin adı	Hesablama formulu
H, mm Açılış hündürlüyü	H
h, mm Lintel hündürlüyü	700
B, mm Açılış eni	B
HL, mm Üfüqi relslərin səviyyəsindən açılışa qədər olan məsafə	330
A, mm Künc dirəyinin hündürlüyü	H + HL + 15…749
AB, mm Mil və baraban oxunun hündürlüyü	≤ А + 86/97
A1, mm Şaquli ray hündürlüyü	Н + HL - 330…580
A3, mm Ölçüsü qapı iş sahəsi məhdudlaşdıran (sürücü və ya mil sürücü olmadan)	α° bucaqdan asılıdır
B1, mm Bələdçilərin tavana bərkidilməsinin aralıq nöqtəsinin koordinatı	A3/2
Db, mm Burulma mexanizminin iş sahəsi	açılışın ölçüsündən və qalxanın ağırlığından asılıdır
S, mm Minimum yan boşluq	300
α° Yatay relslərin meyl açısı	5…65 (5 dərəcə)
Q, mm Şaft sürücü yeri sahəsi	450

Yüksək qaldırma, mil aşağıdan

Simvol, parametrin adı	Hesablama formulu
H, mm Açılış hündürlüyü	H
h, mm Lintel hündürlüyü	h ≥ 1 650
B, mm Açılış eni	B
HL, mm Üfüqi relslərin səviyyəsindən açılışa qədər olan məsafə	1 330 ≤ HL ≤ h - 150
A, mm Künc dirəyinin hündürlüyü	H + HL
AB, mm Mil və baraban oxunun hündürlüyü	H + 400...600 + 280 (boru montajı); H + 1 203 (oktagonal şaft)
A1, mm Şaquli ray hündürlüyü	A-580
A2, mm Üfüqi ray hündürlüyü	A-53
E, mm Üfüqi relslərin uzunluğu	H - НL + 470…900
B1, mm Bələdçilərin tavana bərkidilməsinin aralıq nöqtəsinin koordinatı	E/2
S, mm Minimum yan boşluq	300
Q, mm Şaft sürücü yeri sahəsi	450

Yüksək maili qaldırma mil aşağıdan

Simvol, parametrin adı	Hesablama formulu
H, mm Açılış hündürlüyü	H
h, mm Lintel hündürlüyü	h > 1 750 - köhnə sistem; h > 2 440 - yeni sistem
B, mm Açılış eni	B
HL, mm Üfüqi relslərin səviyyəsindən açılışa qədər olan məsafə	HL ≥ 1 330 - köhnə sistem; HL ≥ 2 020 - yeni sistem
A, mm Künc dirəyinin hündürlüyü	H + HL + 235
AB, mm Mil və baraban oxunun hündürlüyü	H + 680 - köhnə sistem; H + 1 370 - yeni sistem
A3, mm Ölçüsü qapı iş sahəsi məhdudlaşdıran (sürücü və ya mil sürücü olmadan)	H + 800...1 000
B1, mm Bələdçilərin tavana bərkidilməsinin aralıq nöqtəsinin koordinatı	A3/2
S, mm Minimum yan boşluq	300
Q, mm Şaft sürücü yeri sahəsi	450
α° Yatay relslərin meyl açısı	5...65 (5 dərəcə)

Şaquli qaldırma mil aşağıdan

Simvol, parametrin adı	Hesablama formulu
H, mm Açılış hündürlüyü	H
h, mm Lintel hündürlüyü	> H + 350
B, mm Açılış eni	B
A, mm Künc dirəyinin hündürlüyü	2H + 200
AB, mm Mil və baraban oxunun hündürlüyü	H + 400...600 + 280( boru montajı); H + 1 203 (oktagonal şaft)
S, mm Minimum yan boşluq	500 min
Q, mm Şaft sürücü yeri sahəsi	≥ 650

Texniki xüsusiyyətlər

Parametr	Mənası	Qeyd
Yanğına davamlılıq həddi, min	Ən azı 60
Azaldılmış istilik ötürmə müqaviməti, m²*°С/Vt	Ən azı 0,4–0,8
Resurs, dövrlər	20 000
Kətan çəkisi, kq/m²	22
Əl ilə açma və bağlama qüvvəsi, h, artıq deyil	300-dən çox deyil
