Parametr | Mənası | Qeyd |
---|---|---|
Qar yükü, kq / m2 | 490 | 7 qar bölgəsi |
Külək yükü, kq / m2 | 85 | 7 külək rayonu |
Seysmik yük, ballar | 9 | |
İş temperaturu aralığı, °C | -40…+45 | |

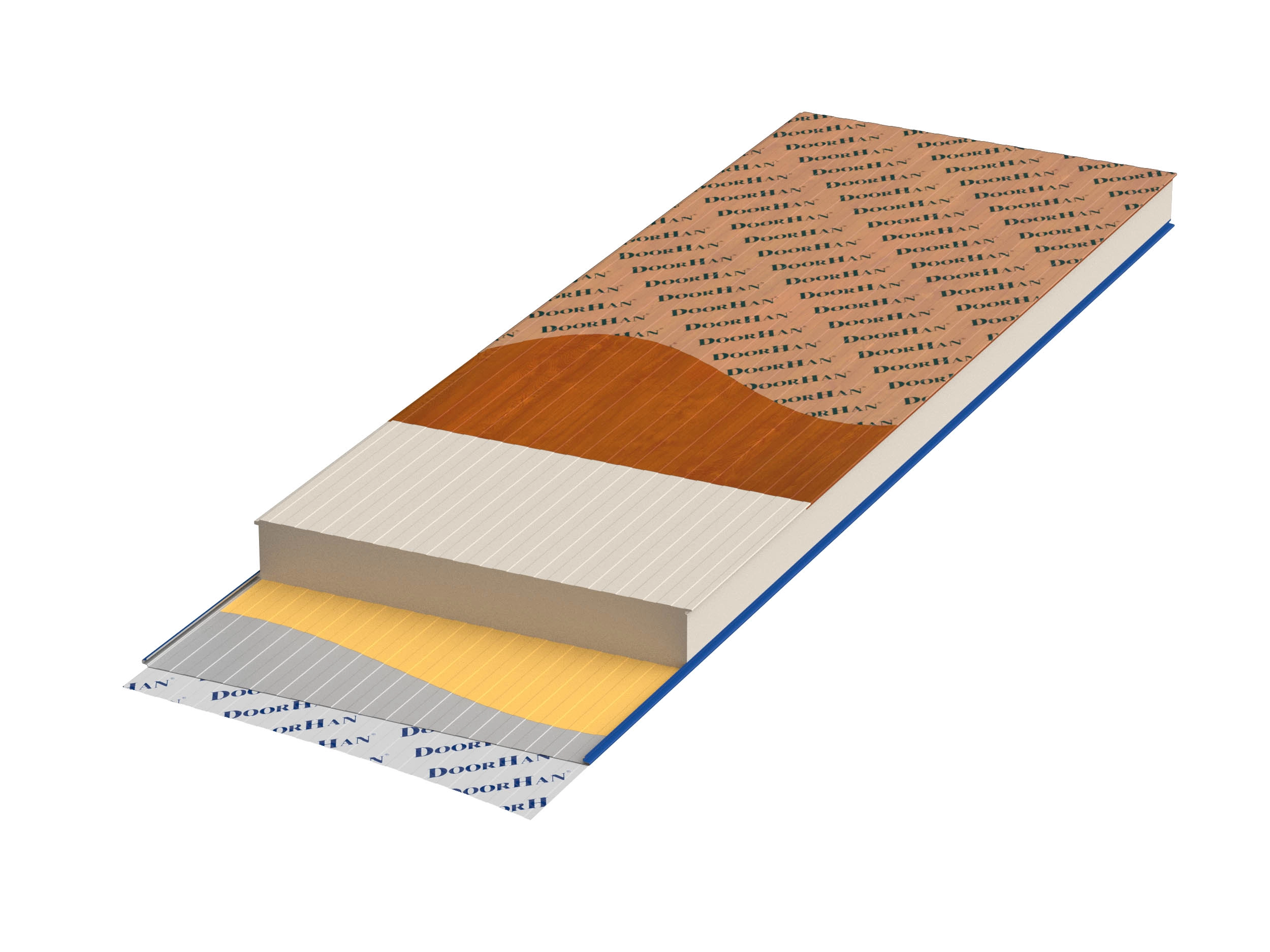

İstilik izolyatoru | Poliizosiyanurat köpük, sıxlığı 38-42 kq / m3 | Divar Sendviç panellərində |
İstilik keçiriciliyi, W/(m•K) | 0,022 | PIR doldurucu ilə sendviç panellər üçün |
Uyğun olaraq alovlanma qrupu GOST 30244-94 | G1 (zəif yanan materiallar) | PIR doldurucu ilə sendviç panellər üçün |
Yanğına davamlılıq həddi, min | EI45 | PIR doldurucu ilə sendviç panellər üçün |
1. Bu təlimatı öyrənmiş şəxslər EFFECT LİGHT Ev komplektinin istismarına icazə verilir.
2. İş sənədləri və ya təlimat kitabçasında nəzərdə tutulmayan yerlərdə avadanlıqların, mühəndis sistemlərinin, mebellərin və müxtəlif cihazların Ev dəstinin strukturlarına və elementlərinə bərkidilməsinə icazə verilmir.
3.Ev dəsti bölmələrinin dizaynında müstəqil dəyişikliklər etmək və əlavə avadanlıq quraşdırmaq qadağandır.
4. Boya işlərini pozan Ev dəstinin polad boyalı konstruksiyalarının işlənməsi (qazılması, kəsilməsi və s.) qadağandır. Ev dəstinin iş şəraiti GOST 22853-86 uyğun olmalıdır. Əməliyyat zamanı hava istiliyinin işləmə dəyərləri GOST 22853-86-a uyğun olmalıdır: -40 ilə +45 dərəcə arasında.
5. Evi Havalandırma olmadan işlətmək qadağandır.
6. Əməliyyat zamanı istismar təlimatına uyğun olaraq profilaktik yoxlamalar, texniki xidmət və təmir aparılmalıdır. Əsas örtük materiallarına bənzər Təmir materiallarından istifadə edərək məhsulların daşınması, yükləmə-boşaltma və ya tikinti-quraşdırma işləri zamanı zədələnmiş boya işlərinin təmirinə icazə verilir.
7. Evdə hazırlanan istilik və elektrikli istilik cihazları və cihazlarının Ev dəstinə quraşdırılmasına icazə verilmir.
8. İşıqlandırma və ya digər məqsədlər üçün açıq alovdan istifadə edilməsinə icazə verilmir. Ev komplektində elektrik naqillərinin quraşdırılması yalnız ixtisaslı bir elektrikçinin həyata keçirəcəyi bildirilir.
9. Ev dəstinin istismarı zamanı yanğınsöndürmə vasitələri ilə təchiz olunmalıdır.
10. Evin yaxınlığında açıq yanğın mənbələrinin yerləşdirilməsi qadağandır.
Karton qablaşdırma | Qablaşdırma Xüsusiyyətləri |
---|---|
Təsvir | Karton təbəqələr onu qorumaq üçün döşəmə örtüyünə qoyulur; Nəqliyyat paketləri (transpaklar) qablaşdırıldıqda, karton təbəqələr örtüklərinə zərər verməmək üçün kor divar sendviç panelləri arasında qoyulur |
KÖPÜK QABLAŞDIRMA | Qablaşdırma Xüsusiyyətləri |
---|---|
Təsvir | Blok konteyner konfiqurasiyasının və nəqliyyat paketinin qoruyucu örtüyü |
KONTEYNER QABLAŞDIRMASI | Qablaşdırma Xüsusiyyətləri |
---|---|
Təsvir | Standart Nəqliyyat konteynerində yerləşən blok konteyner avadanlığı |
QUTUDA QABLAŞDIRMA | Qablaşdırma Xüsusiyyətləri |
---|---|
Təsvir | Paket qablaşdırma standart ölçülü bir qutudur |
Tərkibi | Üç qatlı karton qutu, uzanan film, logo ilə lent |
En, mm | 700 |
Hündürlük, mm | 900 |
Uzunluq, mm | 1 400 |
STRETCH FİLM QABLAŞDIRMA | Qablaşdırma Xüsusiyyətləri |
---|---|
Təsvir | Boya işlərinin zədələnməsinin qarşısını almaq üçün blok konteyner polad konstruksiyalarının ön səthinin qoruyucu yapışan bantla örtülməsi |
Paletdə qablaşdırma | Qablaşdırma Xüsusiyyətləri |
---|---|
Təsvir | Modul binaların əlavə polad konstruksiyalarının daşınması üçün taxta çərçivə (əlavə dam, qanad, visorlar, pilləkənlər və s.) |
Effect Ev dəstlərinin yığılması üçün təlimat
Effect ev dəstləri üçün təlimat
İş layihəsi
Nəqliyyat sxemləri LİGHT 44
Texniki pasport EFFECT LİGHT 44
Sanitar-epidemioloji ekspertiza
İstilik mühəndisliyi hesablanması
EFFECT light 44 layihəsi
EFFECT LİGHT 44_1.1_ümumi məlumatlar. Vərəq vərəqəsi
EFFECT LİGHT 44_1. 2_ qapı və pəncərələrin spesifikasiyası
EFFECT LİGHT 44_1. 3_ prizlərin və açarların spesifikasiyası
EFFECT LİGHT 44_2_ Təmir planı
Effect light 44_3_ Mebel düzülüşü ilə plan
EFFECT LİGHT 44_4_fasad
EFFECT LİGHT 44_5.1_ xarici görüntü. Növ 1
EFFECT LİGHT 44_5.2_ xarici görüntü. Növ 2
EFFECT LİGHT 44_5. 3_ interyerin vizuallaşdırılması. Növ 1
EFFECT LİGHT 44_5. 4_ interyerin vizuallaşdırılması. Növ 2
EFFECT LİGHT 44_5. 5_ interyerin vizuallaşdırılması. Növ 3
EFFECT LİGHT 44_5. 6_ interyerin vizuallaşdırılması. Növ 4
EFFECT LİGHT 44_5. 7_ interyerin vizuallaşdırılması. Növ 5
EFFECT LİGHT 44_6_ işıqlandırma qurğuları ilə tavan planı
EFFECT LİGHT 44_7_ işıqlandırma cihazlarının işə salınması sxemi
EFFECT LİGHT 44_8_ keçid bağlama planı
EFFECT LİGHT 44_9_ rozetka bağlama planı
EFFECT LİGHT 44_10_ mühəndislik şəbəkələri 1
EFFECT LİGHT 44_11_ mühəndislik şəbəkələri 2
EFFECT LİGHT 44_12_ mühəndislik şəbəkələri 3
Visorun montaj diaqramı, panel 100 mm
Visorun montaj diaqramı, panel 120 mm
Visorun montaj diaqramı, panel 150 mm
Eyvanın montaj sxemi_ hündürlüyü 440 mm
Eyvanın montaj sxemi_ hündürlüyü 660 mm
Effect light nərdivan montaj diaqramı
Yumşaq dam EFFECT light 44_88, izolyasiya qalınlığı 50 mm
Yumşaq dam EFFECT light 44_88, izolyasiya qalınlığı 100 mm
Yumşaq dam EFFECT light 44_88, izolyasiya qalınlığı 150 mm
Yumşaq dam EFFECT light 44_88, izolyasiya qalınlığı 200 mm
EFFECT LİGHT 44_88 yamaclı yumşaq dam
Zəmanət müddəti universal köçürmə sənədlərinin imzalandığı tarixdən hesablanır və 5 ildir istehlakçının bütün əməliyyat, Nəqliyyat, saxlama və quraşdırma qaydalarına riayət etməsi şərti ilə. < br>istehlakçı binanın istismar Təlimatının tələblərinə riayət etməsi şərti ilə zəmanət müddəti ərzində reklam verilə bilər: < br>• binanın istismar olunduğu təşkilatın adı, poçt ünvanı, < br>• binanın istehsalçıdan alındığı tarix, < br>• zərərin təbiəti və baş verdiyi şərtlər,
* maraqlı tərəfin nümayəndəsinin iştirakı ilə komissiyanın rəyi. < br>təchizatçı zəmanəti, effect Ev dəstinin dizaynında təchizatçı ilə razılaşdırılmamış dəyişikliklərə şamil edilmir.
