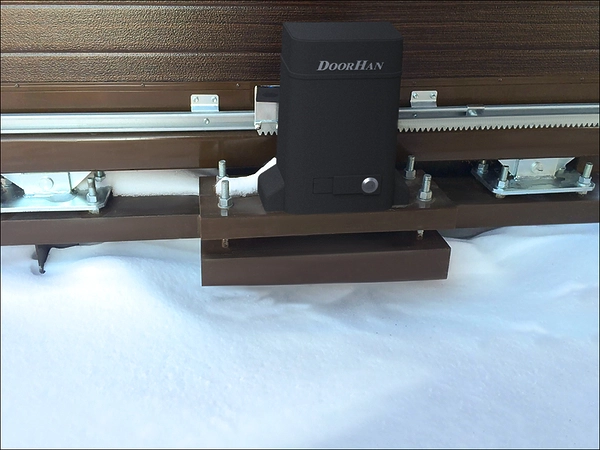

SLIDING-1300PRO və SLIDING-2100PRO seriyalı sürgülər: ağır sürgülü darvazalar üçün güclü motorlar

SLIDING-1300PRO və SLIDING-2100PRO seriyalarının elektromexaniki motorları müvafiq olaraq 1300 və 2000 kq-a qədər çəkisi olan məişət və sənaye sürgülü darvazaların avtomatlaşdırılması üçün nəzərdə tutulmuşdur.

Tətbiq sahəsi:

Hər növ çöl üçün sürgülü darvazalar
İstənilən dolğulu çöl üçün sürgülü darvazalar

GERI ZƏNG

Üstünlüklər

Piyada keçidi funksiyası darvazanın açılmadığı zamanlarda istifadəçilərin keçməsi üçün darvazanı bir metr açmağa imkan verir.

Daxili idarəetmə bloku bir çox əlavə aksesuarları birləşdirməyə və ən populyar funksiyaları konfiqurasiya etməyə imkan verir.

Elektrik kəsilməsi halında, motorda darvazanı əl ilə açmağa imkan verən daxili buraxıcı qurğu var.

Dişli motor, aşağı temperaturda işləməsinə imkan verən yüksək keyfiyyətli qalın yağlanmaya malikdir.

Piyada keçidi funksiyası darvazanın açılmadığı zamanlarda istifadəçilərin keçməsi üçün darvazanı bir metr açmağa imkan verir.

Daxili idarəetmə bloku bir çox əlavə aksesuarları birləşdirməyə və ən populyar funksiyaları konfiqurasiya etməyə imkan verir.

Elektrik kəsilməsi halında, motorda darvazanı əl ilə açmağa imkan verən daxili buraxıcı qurğu var.

Dişli motor, aşağı temperaturda işləməsinə imkan verən yüksək keyfiyyətli qalın yağlanmaya malikdir.

Dizayn

Таблица

Erqonomik korpus

Xüsusi ayırıcı mexanizm

Montaj bazasına etibarlı bərkitmə

Avadanlıq

Baza dəsti

Əlavə dəst

Elektrik motoru, maqnit limit düymələri, bərkidici elementlər.

TRANSMITTER 2-PRO-BLACK pultu iki avtomatik cihazın uzaqdan idarə edilməsi üçün nəzərdə tutulmuşdur

TRANSMITTER 4-PRO-Black pultu dörd avtomatik cihazın uzaqdan idarə edilməsi üçün nəzərdə tutulub

TRANSMITTER 4 pultu dörd avtomatik cihazın uzaqdan idarə edilməsi üçün nəzərdə tutulmuşdur

TRANSMITTER 4-COLOR pult dörd avtomatik cihazın uzaqdan idarə edilməsi üçün nəzərdə tutulmuşdur

Metal korpusda olan TRANSMITTER-PREMIUM pultu dörd avtomatik cihazın uzaqdan idarə edilməsi üçün nəzərdə tutulub

COMMAND-433 simsiz idarəetmə düyməsi iki avtomatik cihazın uzaqdan idarə edilməsi üçün nəzərdə tutulmuşdur. Həmçinin pultun bərkidilməsi üçün kronşteynlər mövcuddur

Motor idarəetmə blokuna idarəetmə əmrini göndərmək üçün SWITCH qaytarma mexanizmi olan düymə

KEYPAD kod klaviaturası daxili və ya xarici “DoorHan” istehsalı qəbuledici ilə təchiz edilmiş elektrikli darvaza motorunun uzaqdan idarə edilməsi üçün nəzərdə tutulmuşdur

KEYSWITCH_N düyməsi açarı çevirərək avtomatik sistem idarəetmə blokuna idarəetmə əmri göndərmək üçün istifadə olunur

KEYCODE anti-vandal kod klaviaturası avtomatik cihazı idarə etmək üçün istifadə olunur və xarici klaviatura və ya proxy kart oxuyucusu kimi də istifadə edilə bilər

GSM modulu mobil telefondan siqnal qəbul etmək və elektrik motorunu və ya şlaqbaumu işə salmaq üçün idarəetmə əmrini ötürmək üçün nəzərdə tutulmuşdur

Xarici radio qəbuledicisi DHRE-1 “DoorHan” istehsalı pultdan istifadə edərək digər istehsalçıların avtomatlaşdırılmasına nəzarət etmək üçün nəzərdə tutulmuşdur

WI-FI modulu elektrik motorunun simsiz idarə edilməsi (NO nəzarət siqnalının yaradılması) üçün nəzərdə tutulmuşdur

LAMP-PRO antenalı LED siqnal lampası darvazaların hərəkəti barədə məlumat vermək üçün nəzərdə tutulmuşdur

İnfraqırmızı ötürücü və qəbuledicidən ibarət PHOTOCELL-N təhlükəsizlik fotoselləri

İnfraqırmızı ötürücü və qəbuledicidən ibarət PHOTOCELL-PRO asimmetrik açılışlar üçün fırlanan platalı simsiz təhlükəsizlik fotoselləri

SIRENA siren qapıların hərəkəti barədə səsli bildiriş üçün nəzərdə tutulmuşdur

HEATER qızdırıcısı aşağı temperaturlu şəraitdə işləyərkən qapıların və şlaqbaumların elektrik motorlarının qızdırılması üçün nəzərdə tutulmuşdur

TRANSMITTER 5PRO-BLACK/15PRO-BLACK/15TIMER-PRO-BLACK pultları 2021-ci ildən istehsal olunan bütün növ “DoorHan” avtomatlaşdırmasının uzaqdan idarə edilməsi üçün nəzərdə tutulub. Motorun radio qəbuledicisində iki yaddaş pultu tuturlar. Bu pultlardan istifadə etməklə siz eyni vaxtda və ya ayrı-ayrılıqda beş/on beş cihazın idarə edilməsini həyata keçirə bilərsiniz

Texniki təsvir

Konstruksiya

Texniki xüsusiyyətlər

Məhsulun istismar şərtləri

Qablaşdırma

Korpusun qapağı
Reduktorun korpusu
İdarəetmə platası
Qoruyucu stator qapağı
Stator
Sürücü rotoru
Motorun qarpağı
İşləyən mil
Dişli çarx
Bərkidici qapaq
Buraxma qolu
Ayırıcı açar
Başlanğıc kondensator
Məhdudlaşdırıcı düymənin oxuyucusu

Parametr	Mənası	Qeyd
Qapı örtüyü çəkisi, kq	1 300 / 2 100	Modeldən asılı olaraq
Təchizat gərginliyi,V	220–240
Maksimum güc, N	900 / 1 350	Modeldən asılı olaraq
Güc, W	550 / 800	Modeldən asılı olaraq
İş temperaturu aralığı, °C	-30...+55
Maksimum işləmə anı, Nm	27,5 / 43	Modeldən asılı olaraq
IP mühafizə sinifi	IP54
İstifadə intensivliyi, %	50	Temperaturda t = 20 ° C

Motoru quraşdırmadan əvvəl, darvazanın düzgün işlədiyinə əmin olmalısınız.

Avadanlığı tez alışan maddələr və ya təhlükəli mühitlər olan yerlərdə quraşdırmayın.

Darvaza hərəkət edərkən motorun hərəkət edən və sabit hissələri arasında heç bir obyektin sıxılmadığından əmin olun.

Əlavə istifadə üçün motora zərər verməmək üçün aksesuarları yalnız “DoorHan”dan alın.

Elektrik mühərrikini bir-birinə bağlı vəziyyətdə qoymayın.

Təmir və ya tənzimləmə tələb olunarsa, mmotordan istifadə etməyin.

Elektrik motorunu işə salmazdan əvvəl onun əhatə dairəsində heç bir yad obyektin olmadığından əmin olun.

Keçidə yalnız darvaza dayandırıldıqda və motor söndürüldükdə icazə verilir.

Uşaqların motordan və aksessuarlarından istifadə etməsinə icazə verməyin.

Avtomatik hissədə dəyişiklik etməyin.

QUTUDA QABLAŞDIRMA	Qablaşdırma Xüsusiyyətləri
Tərkibi	Film, polistirol köpük, karton qutu
Uzunluq, mm	325
En, mm	265
Hündürlük, mm	375

Əlavə qeydlər Çap

Piyada keçidi funksiyası darvaza açılmadıqda istifadəçilərin keçməsi üçün qapını 1 m açmağa imkan verir.

Daxili idarəetmə bloku bir çox əlavə aksesuarları birləşdirməyə və ən populyar funksiyaları konfiqurasiya etməyə imkan verir.

Elektrik çatışmazlığı halında, motora qapını əl ilə açmağa imkan verən bir sərbəst buraxma qurğusu quraşdırılmışdır.

Quraşdırma

Quraşdırılma üsulları

Beton bazaya bərkidilmiş montaj plitəsinə quraşdırılmışdır.

Sənədlər

Təlimatlar

Pasport və sertifikatlar

Çertyojlar

Quraşdırma və istifadə təlimatı

PDF

Quraşdırma, təhlükəsizlik tədbirləri və avtomatlaşdırmanın saxlanması üçün xəbərdarlıqlar və tövsiyələr

PDF

Sertifikat

PDF

Pasport

PDF

Çertyoj

PDF

Zəmanət öhdəlikləri Çap

Alıcıya satın alındığı tarixdən 3 il müddətinə motorun işləməsinə zəmanət verilir. Dilerlərin zəmanət müddətini dəyişdirmək hüququ var.

Yeniliklər

Korpusun üst qoruyucu örtüyü dəyişdirilib. Xarici korpus qapağının bu dizaynı idarəetmə blokunu nəm, toz və xarici mühit təsirlərindən daha yaxşı qoruyur.

Motorun statorunun qoruyucu örtüyü təkmilləşdirilmişdir. Yeni dizayn daha yüngül eyni zamanda əlavə bərkidici qurğular sayəsində daha etibarlıdır.

Dizayn

Таблица

Erqonomik korpus

Xüsusi ayırıcı mexanizm

Montaj bazasına etibarlı bərkitmə

Avadanlıq

Baza dəsti

Elektrik motoru, maqnit limit düymələri, bərkidici elementlər.

Əlavə dəst

TRANSMITTER 2-PRO-BLACK pultu iki avtomatik cihazın uzaqdan idarə edilməsi üçün nəzərdə tutulmuşdur

TRANSMITTER 4-PRO-Black pultu dörd avtomatik cihazın uzaqdan idarə edilməsi üçün nəzərdə tutulub

TRANSMITTER 4 pultu dörd avtomatik cihazın uzaqdan idarə edilməsi üçün nəzərdə tutulmuşdur

TRANSMITTER 4-COLOR pult dörd avtomatik cihazın uzaqdan idarə edilməsi üçün nəzərdə tutulmuşdur

Metal korpusda olan TRANSMITTER-PREMIUM pultu dörd avtomatik cihazın uzaqdan idarə edilməsi üçün nəzərdə tutulub

COMMAND-433 simsiz idarəetmə düyməsi iki avtomatik cihazın uzaqdan idarə edilməsi üçün nəzərdə tutulmuşdur. Həmçinin pultun bərkidilməsi üçün kronşteynlər mövcuddur

Motor idarəetmə blokuna idarəetmə əmrini göndərmək üçün SWITCH qaytarma mexanizmi olan düymə

KEYPAD kod klaviaturası daxili və ya xarici “DoorHan” istehsalı qəbuledici ilə təchiz edilmiş elektrikli darvaza motorunun uzaqdan idarə edilməsi üçün nəzərdə tutulmuşdur

KEYSWITCH_N düyməsi açarı çevirərək avtomatik sistem idarəetmə blokuna idarəetmə əmri göndərmək üçün istifadə olunur

KEYCODE anti-vandal kod klaviaturası avtomatik cihazı idarə etmək üçün istifadə olunur və xarici klaviatura və ya proxy kart oxuyucusu kimi də istifadə edilə bilər

GSM modulu mobil telefondan siqnal qəbul etmək və elektrik motorunu və ya şlaqbaumu işə salmaq üçün idarəetmə əmrini ötürmək üçün nəzərdə tutulmuşdur

Xarici radio qəbuledicisi DHRE-1 “DoorHan” istehsalı pultdan istifadə edərək digər istehsalçıların avtomatlaşdırılmasına nəzarət etmək üçün nəzərdə tutulmuşdur

WI-FI modulu elektrik motorunun simsiz idarə edilməsi (NO nəzarət siqnalının yaradılması) üçün nəzərdə tutulmuşdur

LAMP-PRO antenalı LED siqnal lampası darvazaların hərəkəti barədə məlumat vermək üçün nəzərdə tutulmuşdur

İnfraqırmızı ötürücü və qəbuledicidən ibarət PHOTOCELL-N təhlükəsizlik fotoselləri

İnfraqırmızı ötürücü və qəbuledicidən ibarət PHOTOCELL-PRO asimmetrik açılışlar üçün fırlanan platalı simsiz təhlükəsizlik fotoselləri

SIRENA siren qapıların hərəkəti barədə səsli bildiriş üçün nəzərdə tutulmuşdur

HEATER qızdırıcısı aşağı temperaturlu şəraitdə işləyərkən qapıların və şlaqbaumların elektrik motorlarının qızdırılması üçün nəzərdə tutulmuşdur

Texniki təsvir

Konstruksiya

Korpusun qapağı
Reduktorun korpusu
İdarəetmə platası
Qoruyucu stator qapağı
Stator
Sürücü rotoru
Motorun qarpağı
İşləyən mil
Dişli çarx
Bərkidici qapaq
Buraxma qolu
Ayırıcı açar
Başlanğıc kondensator
Məhdudlaşdırıcı düymənin oxuyucusu

Texniki xüsusiyyətlər

Parametr	Mənası	Qeyd
Qapı örtüyü çəkisi, kq	1 300 / 2 100	Modeldən asılı olaraq
Təchizat gərginliyi,V	220–240
Maksimum güc, N	900 / 1 350	Modeldən asılı olaraq
Güc, W	550 / 800	Modeldən asılı olaraq
İş temperaturu aralığı, °C	-30...+55
Maksimum işləmə anı, Nm	27,5 / 43	Modeldən asılı olaraq
IP mühafizə sinifi	IP54
İstifadə intensivliyi, %	50	Temperaturda t = 20 ° C

Məhsulun istismar şərtləri

Motoru quraşdırmadan əvvəl, darvazanın düzgün işlədiyinə əmin olmalısınız.

Avadanlığı tez alışan maddələr və ya təhlükəli mühitlər olan yerlərdə quraşdırmayın.

Darvaza hərəkət edərkən motorun hərəkət edən və sabit hissələri arasında heç bir obyektin sıxılmadığından əmin olun.

Əlavə istifadə üçün motora zərər verməmək üçün aksesuarları yalnız “DoorHan”dan alın.

Elektrik mühərrikini bir-birinə bağlı vəziyyətdə qoymayın.

Təmir və ya tənzimləmə tələb olunarsa, mmotordan istifadə etməyin.

Elektrik motorunu işə salmazdan əvvəl onun əhatə dairəsində heç bir yad obyektin olmadığından əmin olun.

Keçidə yalnız darvaza dayandırıldıqda və motor söndürüldükdə icazə verilir.

Uşaqların motordan və aksessuarlarından istifadə etməsinə icazə verməyin.

Avtomatik hissədə dəyişiklik etməyin.

Qablaşdırma

QUTUDA QABLAŞDIRMA	Qablaşdırma Xüsusiyyətləri
Tərkibi	Film, polistirol köpük, karton qutu
Uzunluq, mm	325
En, mm	265
Hündürlük, mm	375

Əlavə qeydlər

Piyada keçidi funksiyası darvaza açılmadıqda istifadəçilərin keçməsi üçün qapını 1 m açmağa imkan verir.

Daxili idarəetmə bloku bir çox əlavə aksesuarları birləşdirməyə və ən populyar funksiyaları konfiqurasiya etməyə imkan verir.

Elektrik çatışmazlığı halında, motora qapını əl ilə açmağa imkan verən bir sərbəst buraxma qurğusu quraşdırılmışdır.

Quraşdırma

Quraşdırılma üsulları

Beton bazaya bərkidilmiş montaj plitəsinə quraşdırılmışdır.

Zəmanət öhdəlikləri

Alıcıya satın alındığı tarixdən 3 il müddətinə motorun işləməsinə zəmanət verilir. Dilerlərin zəmanət müddətini dəyişdirmək hüququ var.

Sənədlər

Təlimatlar

Quraşdırma və istifadə təlimatı

PDF

Quraşdırma, təhlükəsizlik tədbirləri və avtomatlaşdırmanın saxlanması üçün xəbərdarlıqlar və tövsiyələr

PDF

Pasport və sertifikatlar

Sertifikat

PDF

Pasport

PDF

Çertyojlar

Çertyoj

PDF
