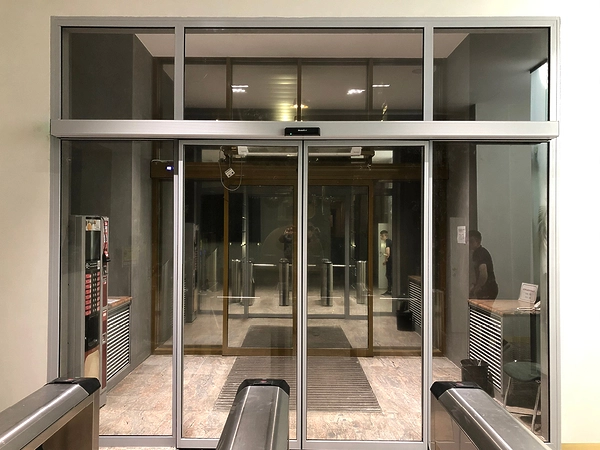

AD-SP ötürücüsü üçün avtomatik sürüşən qapı dəsti (iki hərəkətli, iki sabit, iki açılan qanad və yuxarıda freamuga)

Avtomatik sürüşən qapı, insan axınının intensiv olduğu müxtəlif ticarət və ictimai obyektlərin giriş keçidlərinə quraşdırılmaq üçün nəzərdə tutulub. Belə obyektlərə ticarət-əyləncə və biznes mərkəzləri, restoranlar, anbar və istehsalat kompleksləri, tibb müəssisələri, ictimai və məişət təyinatlı binalar daxildir. Framuqalı və açılan qapılı avtomatik qapı konstruksiyaları hündürlüyü 4 metrə qədər olan keçidlərin bağlanmasına, eləcə də tələb olunan hündürlükdə üst çərçivəsi olmayan keçidlər üçün optimal həll təqdim etməyə imkan verir. Bununla yanaşı, 1 200 mm enində açılan qapılar vasitəsilə təhlükəsiz təxliyə çıxışları da təmin olunur.

Tətbiq sahəsi:

Ticarət və biznes mərkəzləri
Özəl sektor

GERI ZƏNG

Üstünlüklər

Funksionallıq

Məhsulu altı rejimdə idarə etmək imkanı insanların keçidinin təşkilində istənilən problemi həll etməyə imkan verir.

Çeşidli qanad dolguları

8 və ya 9 mm qalınlığında qoruyucu şüşə və ya 24 mm ikiqat şüşə ilə qanadın doldurulması imkanı.

Asan montaj

Unikal birləşmə birləşməsi, qanadların yığılması və bütövlükdə məhsulun quraşdırılması vaxtını əhəmiyyətli dərəcədə azaltmağa imkan verir, həmçinin işıq boşluğunu artırır.

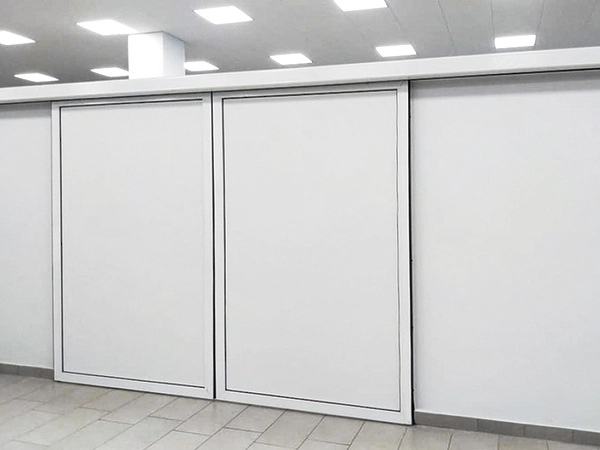

Müxtəlif dizayn və məhsul sinifləri

Üstünlük, istənilən açılış üçün məhsulun optimal dizaynını seçməyə imkan verir: lintel və yan divarlar olmadıqda, divarların məhdud (qeyri-kafi) eni ilə, otaqdan digər çıxışlar olmadıqda.

Cəlbedici qiymət

Metal istehlakını azaltmaqla və profil dizayn sistemini optimallaşdırmaqla məhsul cəlbedici qiymətə malikdir.

Funksionallıq

Məhsulu altı rejimdə idarə etmək imkanı insanların keçidinin təşkilində istənilən problemi həll etməyə imkan verir.

Çeşidli qanad dolguları

8 və ya 9 mm qalınlığında qoruyucu şüşə və ya 24 mm ikiqat şüşə ilə qanadın doldurulması imkanı.

Asan montaj

Müxtəlif dizayn və məhsul sinifləri

Cəlbedici qiymət

Metal istehlakını azaltmaqla və profil dizayn sistemini optimallaşdırmaqla məhsul cəlbedici qiymətə malikdir.

Dizayn

Doldurma dizaynı

Standart rənglər

Qapıların iki tərəfli rənglənməsinin olması. 8, 9 və 24 mm qalınlığında istənilən növ doldurma

RAL 9016 (ağ)

RAL 9006 (hamar metal)

RAL 7004 (boz)

RAL 1014 (bej)

RAL 2004 (narıncı)

RAL 3020 (qırmızı)

RAL 3005 (tünd qırmızı)

RAL 6018 (açıq yaşıl)

RAL 6005 (yaşıl)

RAL 7016 (antrasit)

RAL 5005 (mavi)

RAL 8017 (qəhvəyi-qırmızı)

RAL 9005 (qara)

RAL 8014 (qəhvəyi)

Avadanlıq

Baza dəsti

Əlavə dəst

Elektrik mühərriki (art. AD-01SP).

Kontroller (art. AD-03SP).

Rejim dəyişdirici ekranla (art. AD-08SP).

Hərəkət sensoru (art. AD-06, 1 ədəd).

Kombinə edilmiş hərəkət və təhlükəsizlik sensoru (art. AD-34, 1 ədəd).

Gərmə rulmanı (art. AD-14SP, 1 ədəd).

Karretka dəsti (art. AD-15SP, 4 ədəd) AD-SP ötürücüsündə.

* Karretka dəsti (4 ədəd) xarici qanadlar üçün AD-SP-TELESCOPE ötürücüsündə.

* Karretka dəsti (4 ədəd) daxili qanadlar üçün AD-SP-TELESCOPE ötürücüsündə.

Kutusunun yan örtükləri dəsti (art. AD-16SP, 2 ədəd) AD-SP-də / *(art. AD-16SPTel, 2 ədəd) AD-SP-TELESCOPE-də.

Ötürücü kəmər (art. AD-17, 11 m).

Dayandırıcı dəsti (art. AD-19SP, 2 ədəd) AD-SP ötürücüsündə.

* Dayandırıcı dəsti (2 ədəd) AD-SP-TELESCOPE ötürücüsündə.

Kəmər tutucuları dəsti (art. AD-20SP, 2 ədəd).

Aşağı istiqamətləndirici (art. TPP-001-32D, 2 ədəd).

Qutu ilə örtük (art. AHDS35 2009, 2011, 2012) AD-SP ötürücüsü üçün / *(art. AHDS35 2019-2023) AD-SP-TELESCOPE ötürücüsü üçün.

Relstik sıxlaşdırıcı ilə (art. AHDS35 2010 c AD-29) AD-SP ötürücüsü üçün / *(art. AHDS35 2023 c AD-29TEL, 2 ədəd) AD-SP-TELESCOPE ötürücüsü üçün.

Fotoelement üçün profil (art. AHDS35 0213, 2 ədəd).

Qanad profilinin şaquli yerləşməsi, ucunda 30 × 35 mm ölçüsündə kəsik (art. AHDS35 0106.FREZ).

Qanad profilinin üfüqi yerləşməsi 64 × 35 mm (art. AHDS35 0108).

Qatlanan lövhələr dəsti (art. AD-100KIT, 2 dəst).

AD-07SP — elektromexaniki kilid AD-SP ötürücüsü üçün, icazəsiz daxil olmağa qarşı etibarlı müdafiə təmin edir / *(art. AD-07SPTEL) AD-SP-TELESCOPE ötürücüsü üçün.

AD-27 — akkumulyator batareyası (kapasite 2,0 A*h), qapının xarici enerji mənbəyindən asılı olmadan 15–30 dəqiqə ərzində (170 dövr) fasiləsiz işləməsini təmin edir.

AD-30 — simsiz (bükülmə) PUSH düyməsi. Hərəkət sensoru əvəzinə qapının əl ilə idarə olunması üçün istifadə olunur (düyməyə basmaqla qapının açılması).

AD-31 — kontaksız infraqırmızı düymə. Hərəkət sensoru əvəzinə qapının əl ilə kontakt olmadan idarə olunması üçün istifadə olunur (1-dən 15 sm-ə qədər).

AD-32 — iş rejimlərinin açar ilə dəyişdiricisi (5 rejim). Ekranlı rejim dəyişdiricisi əvəzinə istifadə olunur və qapının idarə olunmasına məhdud giriş təmin edir.

AD-34 — kombinə edilmiş hərəkət və təhlükəsizlik sensoru. Bir qabda mikrodalğalı hərəkət radarını və keçiddə təhlükəsizlik infraqırmızı pərdəni birləşdirir.

AD-09 — fotoelementlər dəsti, qapı keçidində təhlükəsizliyi təmin edir.

Texniki təsvir

Ölçü cədvəli

Konstruksiya

Standart konstruktiv həllər

Texniki xüsusiyyətlər

Məhsulun istismar şərtləri

Qablaşdırma

Parametr

Göstərici

Açılış hündürlüyü, mm

2 505–4 000

İkiqat qapılar üçün açılışın eni, mm

5,074–6,200 (iki sabit, menteşəli qanad və transom ilə)

Lintel, mm

Tələb deyil

Qanad profilinin şaquli yerləşməsi
Qanad profilinin üfüqi yerləşməsi
Ştapik
Doldurma: 8 mm, 9 mm (ştapikli) və ya 24 mm (ştapiksiz)
Daxili sıxlaşdırıcı
Xarici sıxlaşdırıcı
Mərkəzi sıxlaşdırıcı

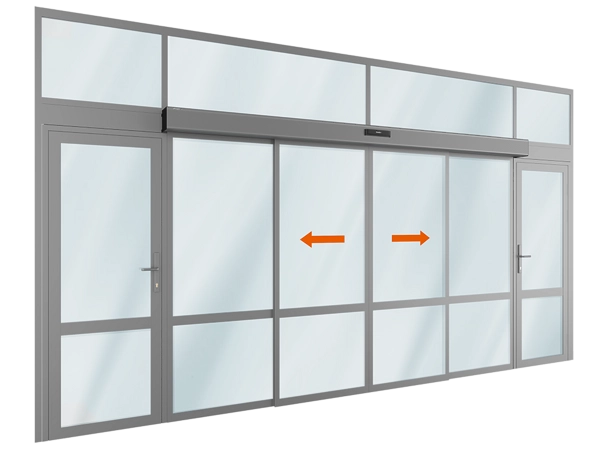

İki qanadlı qapı, framuqalı, iki sabit və açılan qanadlı konstruksiyalarda.

Simvol, parametrin adı	Hesablama formulu
B, mm Açılış eni	5 074–6 200
H, mm Açılış hündürlüyü	2 505–4 000
W, mm Keçid eni	1 200–1 763
K, mm Keçid hündürlüyü	2 129–2 529

İki qanadlı qapı.

Simvol, parametrin adı	Hesablama formulu
B, mm Açılış eni	3 000-ə qədər
H, mm Açılış hündürlüyü	3 000-ə qədər

Bir qanadlı qapı, bir sabit qanadla (açılma sola doğru).

Simvol, parametrin adı	Hesablama formulu
B, mm Açılış eni	5 000-ə qədər
H, mm Açılış hündürlüyü	3 000-ə qədər

İki qanadlı qapı, iki sabit qanadla.

Simvol, parametrin adı	Hesablama formulu
B, mm Açılış eni	6 000-ə qədər
H, mm Açılış hündürlüyü	3 000-ə qədər

Bir qanadlı qapı, bir sabit qanad və framuqa ilə (açılma sağa doğru).

Simvol, parametrin adı	Hesablama formulu
B, mm Açılış eni	1 184–6 200
H, mm Açılış hündürlüyü	2 200–4 000
W, mm Keçid eni	700–3 000
K, mm Keçid hündürlüyü	1 800–3 000

İki qanadlı qapı, iki sabit qanad və framuqa ilə.

Simvol, parametrin adı	Hesablama formulu
B, mm Açılış eni	1 806–6 200
H, mm Açılış hündürlüyü	2 200–4 000
W, mm Keçid eni	1 000–3 000
K, mm Keçid hündürlüyü	1 800–3 000

İki qanadlı qapı, iki bütöv şüşə qanadla.

Simvol, parametrin adı	Hesablama formulu
B, mm Açılış eni	3 000-ə qədər
H, mm Açılış hündürlüyü	3 000-ə qədər

Parametr	Mənası	Qeyd
Profil qalınlığı, mm	35
Doldurma qalınlığı, mm	8 və ya 9	Yüngülləşdirilmiş qanad
Maksimum hündürlük, m	4
Maksimum qapı örtüyü çəkisi, kq	200/180	Bir qanadlı qapı / iki qanadlı qapı
Mühərrik, V	24
Güc, W	100
Təchizat gərginliyi,V	220
İş temperaturu aralığı, °C	-20…+70
İstifadə intensivliyi, %	100	İntensiv keçid üçün, 24 saat işləyən

1. Elektrik ötürücüsü olan qapı qutusunun xarici tərəfdən, küçə tərəfindən quraşdırılması qətiyyətlə qadağandır.

2. Qapı qanadlarının əl ilə açılması və bağlanması yalnız təcili vəziyyətdə (elektrik enerjisinin olmaması halında) və ya tənzimləmə işləri zamanı həyata keçirilir.

3. Qapı qanadlarını əl ilə açarkən və bağlarkən böyük güc tətbiq etməyin. Qapı qanadlarını kəskin itələmələrlə açmaq qadağandır.

4. Uşaqların və heyvanların qapı qanadlarının açılma/bağlanma zonasına uzun müddət yerləşməməsinə diqqət yetirin.

5. Qapıları əl ilə açmağa cəhd göstərmək, barmaqları və ya xarici əşyaları hərəkət edən qanad ilə döşəmə arasındakı boşluqlara salmaq qətiyyətlə qadağandır, çünki bu, xəsarətə səbəb ola bilər.

6. Qanadlara keçərkən zərbə vurmayın və onların açılmasına və ya bağlanmasına mane olmağa cəhd etməyin. Qapı qanadlarının hərəkət zonasına qaçmaq və ya dayanmaq qadağandır.

7. Qanadların hərəkəti zamanı onların yolunda xarici əşyaların və zibillərin olmadığından əmin olun: bunların mövcudluğu qapı qanadlarının əyilməsinə, sıxılmasına və qapının avtomatikasının işdən çıxmasına səbəb ola bilər.

8. Döşəməyə istiqamətləndirici və karretka rulonlarını çirkləndirməyin, çünki bu, qanadların hərəkətinin hamar olmamasına, sıxılmasına və elektrik ötürücüsünün işdən çıxmasına səbəb ola bilər.

9. Avtomatik qapı qanadları, qapı keçidindəki istiqamətləndirici rels boyunca açılma/bağlanma dövründə hamar hərəkət etməli və qanadlar tam açıq və ya tam bağlı vəziyyətə çatdıqda mütləq yavaşlama təmin edilməlidir.

10. Qapının təhlükəsizlik elementləri, fotoelementlər və ya infraqırmızı pərdə formasında qapı keçidinə quraşdırılmadan istismarı qətiyyətlə qadağandır.

Karton qablaşdırma	Qablaşdırma Xüsusiyyətləri
	Taxta palet, alt hissəsində köpük blokları ilə. Profillər, gəmiricilərə qarşı qoruma məqsədilə, qofralı kartonla sarılaraq PP lentası ilə bərkidilib

KÖPÜK QABLAŞDIRMA	Qablaşdırma Xüsusiyyətləri
	Paket, qablaşdırmada profillərin baloncuklu filmlə sarılaraq, logo ilə bantlanması formasında təqdim olunur. Bir paket profillərin çəkisi 35 kq-dan çox olmur.

Paletdə qablaşdırma	Qablaşdırma Xüsusiyyətləri
	Baloncuklu filmə bükülmüş profil dəstləri, köpük çərçivəli paletə yerləşdirilir və skotch ilə möhkəmləndirilir

Əlavə qeydlər Çap

Sürgülü qapılar həm tək başına, həm də bina fasadına və ya giriş qrupuna inteqrasiya edilərək quraşdırıla bilər.

Quraşdırma

Quraşdırılma üsulları

Tikinti obyektinin hazırlanması

Avtomatik qapı qutusunun keçidə quraşdırılması.

Telescopik qapı qutusunun keçidə quraşdırılması.

Keçid parametrləri:
Н – keçidin hündürlüyü (təmiz döşəmədən keçidin yuxarı hissəsinə qədər olan məsafə);
В – keçidin eni (keçidin sol kənarından sağ kənarına qədər olan məsafə);
h – üst çərçivənin hündürlüyü (keçidin yuxarı hissəsindən tavana qədər olan məsafə).
Üst çərçivəsinin, keçidin eni və hündürlüyü ölçüləri minimum iki yerdən alınır. Nəticə olaraq, ölçü olaraq həmişə ən kiçik dəyər qəbul edilir.
Для кaчественного монтажа конструкции и для ее надежного функционирования в дальнейшем, необходимо осуществить подготовку проема помещения. Существуют определенные требования к чистоте проема:
Проем должен иметь прямоугольную форму.
Поверхность плоскостей обрамления должна быть ровной и гладкой, без наплывов штукатурного раствора и трещин.
Поверхность пола должна быть ровной, горизонтальной, без выступов и впадин. Предусмотрено отклонение до 1 мм на 1 м.
Вертикальная и горизонтальная поверхности должны быть ровными с отклонением до 1 мм на 1 м.
Если проемы подготовлены с отклонениями от изложенных требований, то перед снятием размеров и началом монтажа необходимо устранить данные отклонения.
Притолока и боковые пристенки должны быть в одной плоскости.
Обрамление проема должно быть в виде капитальной конструкции, сварной трубы, фасадного профиля или витража.

Sənədlər

Təlimatlar

Pasport və sertifikatlar

Çertyojlar

Təlimat «Avtomatik sürgülü qapı AD-SP ötürücüsü ilə»

PDF

Təlimat «Teleskopik qapı AD-SP-TELESCOPE ötürücüsü ilə»

PDF

Təlimat yüngülləşdirilmiş qanadların avtomatik/teleskopik qapıların yığılması üçün

PDF

Təlimat «Antipanika» qanadlarının (açılma funksiyası ilə) avtomatik qapıların yığılması üçün

PDF

Təlimat framuqalı və avtomatik qapılı konstruksiyaların yığılması üçün

PDF

Təlimat açılan qanadlar və framuqalı konstrukslarda avtomatik qapıların yığılması üçün

PDF

Təlimat AD-34 kombinə edilmiş hərəkət və təhlükəsizlik sensorunun tənzimlənməsi üçün

PDF

Keçidin hazırlanması və quraşdırma tələbləri

PDF

Avtomatik sürgülü qapı / AD-SP / AD-SP-TELESCOPE ötürücüsü pasportu

PDF

Alüminium profilinə uyğunluq sertifikatı

PDF

Avtomatik qapılar üçün ötürücülərə uyğunluq deklarasiyası

PDF

Əsas qanadın profilləri və tərkib hissələrinin kataloqu (arxiv)

PDF

DWG

Avtomatik qapı üçün profil və tərkib hissələri kataloqu, işıq qanadları ilə

PDF

Teleskopik qapı üçün profil və tərkib hissələri kataloqu, işıq qanadları ilə

PDF

Avtomatik «antipanika» qapısı üçün profil və tərkib hissələri kataloqu

PDF

Avtomatik qapılar üçün profil və tərkib hissələri kataloqu, açılan qanadlı konstrukslarda

PDF

Zəmanət öhdəlikləri Çap

Alıcıya sistemin komplektasiyası üzrə 2 illik zəmanət verilir, bu müddət odan yola salındıqdan sonra, istismar şərtlərinə riayət edildiyi təqdirdə.
