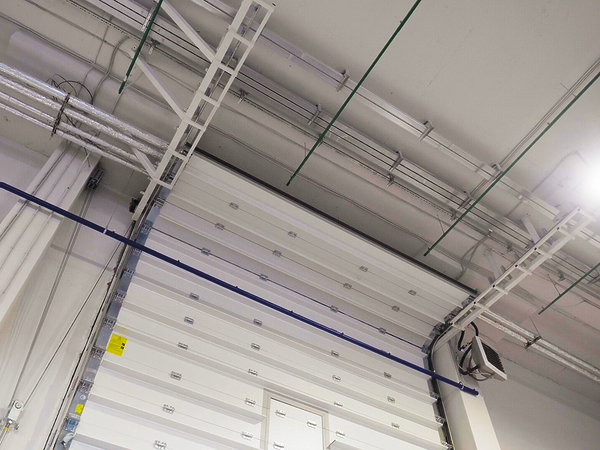

- Промышленные помещения
- Паркинги, жилые и торговые комплексы
- Складские помещения
Панели противопожарных секционных ворот состоят из двух стальных листов и минераловатной прослойки между ними, с боковой стороны закладывается гипсокартон с усиливающим профилем. Панели обладают повышенными жароустойчивыми и огнеупорными свойствами. Также панели устойчивы к широкому спектру химикатов, масел и растворителей, а полимерные покрытия внешних поверхностей делают их невосприимчивыми к коррозионному воздействию окружающей среды.
Конструкция панели:
1) гипсокартон;
2) минераловатная прослойка плотностью 130 кг/м³;
3) стальной лист толщиной 0,5 мм;
4) усиливающий профиль под петли (предотвращает разбалтывание петель и повышает взломоустойчивость).
Секционные противопожарные ворота. Основные размеры.
Благодаря тому, что ворота открываются вверх и откатываются под потолок, они не занимают много места внутри помещения, оставляя свободное пространство у проема. Большой выбор типов подъема ворот позволяет устанавливать их в помещения с различными размерами притолоки.
Ворота спроектированы и изготовлены из высококачественных материалов с применением современных технологий. Противопожарные секционные ворота DoorHan имеют более легкий вес по сравнению с аналогами, предлагаемыми на рынке. Они обладают высокой прочностью, термо- и звукоизоляцией. Противопожарные ворота DoorHan полностью отвечают требованиям российских строительных стандартов и имеют сертификаты соответствия.
Усл. обозначение, наименование параметра | Расчетная формула |
---|---|
H, мм Высота проема | H |
B, мм Ширина проема | B |
L, мм Ширина полотна | B + 200 |
Стандартный подъем
Усл. обозначение, наименование параметра | Расчетная формула |
---|---|
H, мм Высота проема | H |
h, мм Высота притолоки | h ≥ 650 |
B, мм Ширина проема | B |
A, мм Высота угловой стойки | H + 425 |
Ab, мм Высота оси вала и барабана | А + 166 |
A1, мм Высота вертикальной направляющей | A - 580 |
A2, мм Высота горизонтальной направляющей | A - 110 |
E, мм Длина горизонтальных направляющих | H + 479 |
B1, мм Координата промежуточной точки крепления направляющих к потолку | E/2 |
Db, мм Рабочая зона торсионного механизма | Зависит от размеров проема и веса щита |
S, мм Минимальное боковое пространство | 300 |
Q, мм Зона расположения привода на вал | 450 |
Стандартный наклонный подъем
Усл. обозначение, наименование параметра | Расчетная формула |
---|---|
H, мм Высота проема | H |
h, мм Высота притолоки | h > 650 |
B, мм Ширина проема | B |
A, мм Высота угловой стойки | H + 250…985 |
Ab, мм Высота оси вала и барабана | А + 86/97 |
A1, мм Высота вертикальной направляющей | Н - 445 |
A3, мм Размер ограничивающий рабочую зону ворот (без привода или с приводом на вал) | Зависит от угла α° |
B1, мм Координата промежуточной точки крепления направляющих к потолку | A3/2 |
Db, мм Рабочая зона торсионного механизма | Зависит от размеров проема и веса щита |
S, мм Минимальное боковое пространство | 300 |
α° Угол наклона направляющих к горизонтали | 5…65 (кратен 5°) |
Q, мм Зона расположения привода на вал | 450 |
Высокий подъем
Усл. обозначение, наименование параметра | Расчетная формула |
---|---|
H, мм Высота проема | H |
h, мм Высота притолоки | h ≥ 750 |
B, мм Ширина проема | B |
HL, мм Расстояние от уровня горизонтальных направляющих до проема | По умолчанию h - 330 |
A, мм Высота угловой стойки | H + HL |
Ab, мм Высота оси вала и барабана | A + 86/97 |
A1, мм Высота вертикальной направляющей | A - 580 |
A2, мм Высота горизонтальной направляющей | A - 53 |
E, мм Длина горизонтальных направляющих | H - НL + 470…900 |
B1, мм Координата промежуточной точки крепления направляющих к потолку | E/2 |
Db, мм Рабочая зона торсионного механизма | Зависит от размеров проема и веса щита |
S, мм Минимальное боковое пространство | 300 |
Q, мм Зона расположения привода на вал | 450 |
Наклонный высокий подъем
Усл. обозначение, наименование параметра | Расчетная формула |
---|---|
H, мм Высота проема | H |
h, мм Высота притолоки | 700 |
B, мм Ширина проема | B |
HL, мм Расстояние от уровня горизонтальных направляющих до проема | 330 |
A, мм Высота угловой стойки | H + HL + 15…749 |
Ab, мм Высота оси вала и барабана | ≤ А + 86/97 |
A1, мм Высота вертикальной направляющей | Н + HL - 330…580 |
A3, мм Размер ограничивающий рабочую зону ворот (без привода или с приводом на вал) | Зависит от угла α° |
B1, мм Координата промежуточной точки крепления направляющих к потолку | A3/2 |
Db, мм Рабочая зона торсионного механизма | Зависит от размеров проема и веса щита |
S, мм Минимальное боковое пространство | 300 |
α° Угол наклона направляющих к горизонтали | 5…65 (кратен 5°) |
Q, мм Зона расположения привода на вал | 450 |
Высокий подъем, вал снизу
Усл. обозначение, наименование параметра | Расчетная формула |
---|---|
H, мм Высота проема | H |
h, мм Высота притолоки | h ≥ 1 650 |
B, мм Ширина проема | B |
HL, мм Расстояние от уровня горизонтальных направляющих до проема | 1 330 ≤ HL ≤ h - 150 |
A, мм Высота угловой стойки | H + HL |
Ab, мм Высота оси вала и барабана | H + 400…600 + 280 (монтаж на трубе); H + 1 203 (октагональный вал) |
A1, мм Высота вертикальной направляющей | A-580 |
A2, мм Высота горизонтальной направляющей | A-53 |
E, мм Длина горизонтальных направляющих | H - НL + 470…900 |
B1, мм Координата промежуточной точки крепления направляющих к потолку | E/2 |
S, мм Минимальное боковое пространство | 300 |
Q, мм Зона расположения привода на вал | 450 |
Высокий наклонный подъем вал снизу
Усл. обозначение, наименование параметра | Расчетная формула |
---|---|
H, мм Высота проема | H |
h, мм Высота притолоки | h > 1 750 — старая система; h > 2 440 — новая система |
B, мм Ширина проема | B |
HL, мм Расстояние от уровня горизонтальных направляющих до проема | HL ≥ 1 330 — старая система; HL ≥ 2 020 — новая система |
A, мм Высота угловой стойки | H + HL + 235 |
Ab, мм Высота оси вала и барабана | H + 680 — старая система; H + 1 370 — новая система |
A3, мм Размер ограничивающий рабочую зону ворот (без привода или с приводом на вал) | H + 800...1 000 |
B1, мм Координата промежуточной точки крепления направляющих к потолку | A3/2 |
S, мм Минимальное боковое пространство | 300 |
Q, мм Зона расположения привода на вал | 450 |
α° Угол наклона направляющих к горизонтали | 5...65 (кратен 5°) |
Вертикальный подъем вал снизу
Усл. обозначение, наименование параметра | Расчетная формула |
---|---|
H, мм Высота проема | H |
h, мм Высота притолоки | > H + 350 |
B, мм Ширина проема | B |
A, мм Высота угловой стойки | 2H + 200 |
Ab, мм Высота оси вала и барабана | H + 400…600 + 280 (монтаж на трубе); H + 1 203 (октагональный вал) |
S, мм Минимальное боковое пространство | 500 min |
Q, мм Зона расположения привода на вал | ≥ 650 |
Стальные вставки и профили, установленные внутри и снаружи верхней и нижней панелей, обеспечивают необходимую жесткость. Алюминиевый профиль-усилитель устанавливается на верхнюю панель калитки. ПРИМЕЧАНИЕ: особенность конструкции для ворот шириной более 4 500 мм с калиткой.
Для усиления жесткости в зоне калитки используются специальные стальные профили, а увеличенная высота порога калитки обеспечивает дополнительную прочность. ПРИМЕЧАНИЕ: особенность конструкции для ворот шириной более 4 500 мм с калиткой.
Параметр | Значение | Примечание |
---|---|---|
Предел огнестойкости, мин | Не менее 60 | |
Приведенное сопротивление теплопередаче, м² *°С/Вт | Не менее 0,4–0,8 | |
Ресурс, циклов | 20 000 | |
Вес полотна, кг/м² | 22 | |
Усилие ручного открывания и закрывания, Н, не более | Не более 300 |
1. Секционные противопожарные ворота не предназначены для интенсивного использования. Рекомендуется использование при проверке пожарной сигнализации, сервисном обслуживании и по прямому назначению.
2. Секционные противопожарные ворота должны работать плавно, без заклиниваний и рывков.
3. В случае появления при работе секционных ворот посторонних звуков (скрип, скрежет) необходимо приостановить использование и обратиться к квалифицированному персоналу.
4. Во избежание несчастного случая следите, чтобы в момент работы ворот люди и животные не находились в зоне действия ворот.
5. Следите, чтобы в момент работы ворот в проеме не было посторонних предметов.
6. В случае установки дополнительного оборудования, не предусмотренного для использования совместно с секционными противопожарными воротами, необходимо обращаться в техническую службу предприятия-изготовителя для консультации.
7. Досрочному списанию подлежат ворота, выполнившие свою функцию по прямому назначению при пожаре. В этом случае ворота подлежат демонтажу и замене.
8. Своевременно производите чистку подвижных частей ворот во избежание их заклинивания.
9. Во избежание травм не трогайте руками подвижные части ворот (ролики, панели и т.п.) во время их движения.
10. Для обеспечения надежной и бесперебойной работы ворот рекомендуется регулярно (не реже 1 раза в 6 месяцев) проводить их технический осмотр и обслуживание.
11. Не допускается при работе ворот удерживать полотно. Это может привести к травме или поломке конструкции.
12. Не допускайте детей к устройствам управления автоматическими воротами (кнопкам, пультам).
13. Не подвергайте ворота ударам и не препятствуйте их свободному открыванию и закрыванию.
14. Внимательно ознакомьтесь с инструкцией по эксплуатации автоматического привода для надежной и долговечной работы.
15. В случае использования секционных противопожарных ворот или их комплектующих не по назначению производитель не несет ответственности за их целостность и надежность.
Упаковка в картон | Характеристики упаковки |
---|---|
Описание | Упаковка направляющих ворот представляет собой 2 слоя картона, обернутого с перехлестом не менее 100 мм на стыке листов картона; картонная упаковка сверху покрыта стретч-пленкой в 2 слоя и закреплена скотчем с логотипом компании |
Состав | Картон пятислойный, стретч-пленка, скотч с логотипом |
Длина, мм | 2 000–6 000 |
Упаковка в пузырчатую пленку | Характеристики упаковки |
---|---|
Описание | Панели ворот складывают вместе, при этом между панелями прокладывают пенопластовые блоки толщиной 50 мм, по торцам панелей устанавливают пенопластовые блоки толщиной 80 мм для защиты от возможных ударов при транспортировании, фиксируют их скотчем; обматывают панели воздушно-пузырчатой пленкой по всей длине; по торцам панелей пленку загибают по схеме «конверт», стыки заклеивают скотчем |
Длина, мм | 2 000–6 000 |
Ширина, мм | 590 |
Высота, мм | 300–500 |
Количество в упаковке, шт. | 3–5 |
Упаковка в дерево | Характеристики упаковки |
---|---|
Описание | Собирают поддон из деревянных брусков при помощи универсальных шурупов по дереву с потайной головкой; шаг поперечных брусков должен равняться 1500 мм; укладывают на собранный поддон пенопластовые блоки толщиной 25–50 мм |
Длина, мм | 2 000 |
Ширина, мм | 1 100 |
Высота, мм | Подбирается по месту |
Рекомендуется хранить сэндвич-панели в заводской упаковке в горизонтальном положении на ровной поверхности не более 6 месяцев с момента производства в складах закрытого типа или под навесом. Панели должны быть защищены от прямых солнечных лучей, атмосферных осадков и загрязнений.
Руководство по монтажу и эксплуатации ворот секционных противопожарных серии ISD FP
Паспорт «Секционные противопожарные ворота ISD FP EI60»
Паспорт «Секционные противопожарные ворота для работы во взрывоопасных средах ISD FP EI60»
Сертификат № EAЭC RU C-RU.ПБ68.В.00334/21
Сертификат № EAЭC RU C-RU.АЖ58.В.03478/22
Покупателю предоставляется гарантия работоспособности секционных противопожарных ворот производства концерна DoorHan на срок 1 год с момента приобретения их заказчиком. ВНИМАНИЕ! В случае несоблюдения правил эксплуатации, а также правил регламента работ по сервисному обслуживанию, гарантия на ворота не распространяется.
