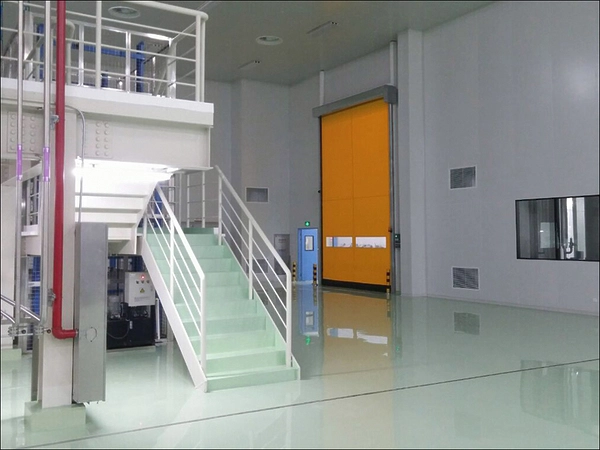

- Anbar kompleksləri. İstehsalat otaqları.
Yan sürücü
Simvol, parametrin adı | Hesablama formulu |
---|---|
B, mm Açılış eni | 1 200–5 700 |
H, mm Açılış hündürlüyü | 1 800–5 800 |
Ön sürücü
Simvol, parametrin adı | Hesablama formulu |
---|---|
B, mm Açılış eni | 1 200–5 700 |
H, mm Açılış hündürlüyü | 1 800–5 800 |
Parametr | Mənası | Qeyd |
---|---|---|
Ветровая нагрузка, км/ч | CLASS1 (до 82) | 6 000 × 6 000 mm ölçüsündəki qapılar üçün |
Ветровая нагрузка, км/ч | CLASS2 (до 90) | 5 000 × 5 000 mm ölçüsündəki qapılar üçün |
Ветровая нагрузка, км/ч | CLASS3 (до 120) | 3 000 × 3 000 mm ölçüsündəki qapılar üçün |
Açılış sürəti, m/s | 2,0 | 3 000 × 3 000 mm-ə qədər qapılar |
Açılış sürəti, m/s | 1,5 | 5 000 × 5 000 mm-ə qədər qapılar |
Açılış sürəti, m/s | 1,0 | 6 000 × 6 000 mm-ə qədər qapılar |
Bağlanma sürəti, m/s | 0,5 | |
İş temperaturu aralığı, °C | -30…+50 | -16…-30 °C temperatur diapazonunda işlədikdə, qapı konstruksiyasında paneldə armatura yoxdur, həmçinin şəffaf hissələr quraşdırıla bilməz; "Təhlükəsizlik profili" variantı mövcud deyil. |
Güc, W | 1 500 | |
IP mühafizə sinifi | IP54 | Son mövqelər enkoder vasitəsilə izlənilir. |
Təchizat gərginliyi,V | 220 В / 50 Гц | Bir fazalı |
Təchizat gərginliyi,V | 380 В / 50 Гц | Üç fazalı |
Etibarlılıq, açılış və bağlanma dövrlərinin sayı, az deyil | 1 500 000 | İstismar şəraitindən asılıdır |
Külək yükünə müqavimət, SpeedRoll seriyasının qapıları bağlanmış vəziyyətdə olduğu halda göstərilmişdir. Qapılar, təbii və ya texnogen amillərdən yaranan qeyri-sabit və yüksək külək yükünün təsirinə məruz qalan ərazilərdə istifadə edilmir, bunlara aşağıdakılar daxildir: dəniz sahillərində və ya dağlarda yerləşən binalar; bir çox giriş-çıxışı olan çoxmərtəbəli istiliklə təchiz edilmiş yeraltı parkinqlər; güclü təzyiq-çəkilmə havalandırma sistemlərinə sahib istehsalatlar; çoxsaylı qapı deşikləri olan mürəkkəb konfiqurasiyalı binalar, burada güclü təzliklər meydana gələ bilər. Yuxarıda göstərilən amillərdən birinin və ya bir neçəsinin mövcud olduğu hallarda, SpeedFold seriyasının qapıları və ya HSSD seriyasının spiral qapılarından istifadə tövsiyə olunur.
Qapıların etibarlı və fasiləsiz işləməsini təmin etmək üçün mütəmadi olaraq onların texniki yoxlanışını və xidmətini aparmaq tövsiyə olunur.
Qapıların əl ilə açılması və bağlanması çubuq vasitəsilə həyata keçirilir.
Qapıları zərbələrə məruz qoymayın və onların sərbəst açılmasına və bağlanmasına mane olmayın.
PVC panelin istiqamətləndiricisini çirklənməyə məruz qoymayın.
Qapılar açılarkən və bağlanarkən dəlikdə olmaq qadağandır, zədə almamaq üçün.
Qapılar açılarkən və bağlanarkən dəlikdə yad əşyaların olmamasına diqqət yetirin.
Panelin istiqamətləndiricilərdən avtomatik bərpa olunması funksiyası qəza vəziyyətlərində, məsələn, nəqliyyat vasitəsinin təsadüfi vurması zamanı işləmək üçün nəzərdə tutulub və panelin istiqamətləndiricilərdən məqsədli və ardıcıl çıxarılması üçün istifadə edilməməlidir. Funksiyanın işləməsi, qapı panelində quraşdırılmış «zipper»in plastik istiqamətləndiricilərdən çıxması imkanı ilə təmin olunur. Funksiyanın işləməsi, panelin və sistemin komponentlərinin möhkəmlik parametrlərini aşan zərbələrin təsiri ilə təmin edilə bilməz. Məsələn, yüksək sürətlə panelə vurulması, kəskin obyektlərlə zərbələr, yükləyici tərəfindən qapının yuxarı hissəsinə vurulması və s.
TAXTA QABLAŞDIRMA | Qablaşdırma Xüsusiyyətləri |
---|---|
Tərkibi | Burbuş film, köpük, taxta palet, taxta şüalar |
Uzunluq, mm | Qapıların tərkib hissələrinin uzunluğundan asılıdır |
En, mm | 640–705 |
Hündürlük, mm | 480–730 |
DoorHan konserni qapıların yük avtomobilinə yüklənməsini hidravlik qaldırıcı kran və ya 2 metr və ya daha uzun olan forklifti ilə həyata keçirir. Alıcı və ya quraşdırıcı eyni cür avadanlıq təmin etməlidir ki, yığılmış qapıların hərəkətini təmin etsin. Forklift taxta paletin altına keçir və digər tərəfdən çıxmalıdır. Kran və ya digər qalxan vasitələrindən istifadə edərkən, müvafiq yükləmə tutumuna malik olan qayışlardan istifadə edilməsi tövsiyə olunur.
Dondurucu kameralarında qapılardan istifadə edərkən val qutusu quraşdırılmır.
Rulonlu sürətli qapılar DOORHAN SDI (daxili istifadə üçün)
İdarəetmə bloku GfA
İdarəetmə bloku BMP
İdarəetmə bloku DoorHan
İdarəetmə bloku DoorHan SERVO
Uyğunluq sertifikatı (sürətli qapılar)
Sürətli rulonlu qapılar üçün pasport
Uyğunluq sertifikatı (idarəetmə blokları)
DoorHan konserni tərəfindən istehsal olunan sürətli rulonlu qapıların işə yararlılığına təminat müştəriyə təqdim edilir: pərakəndə satış üçün 1 il, distribyutor sifarişləri üçün isə satın alınan tarixdən etibarən 2 il.
