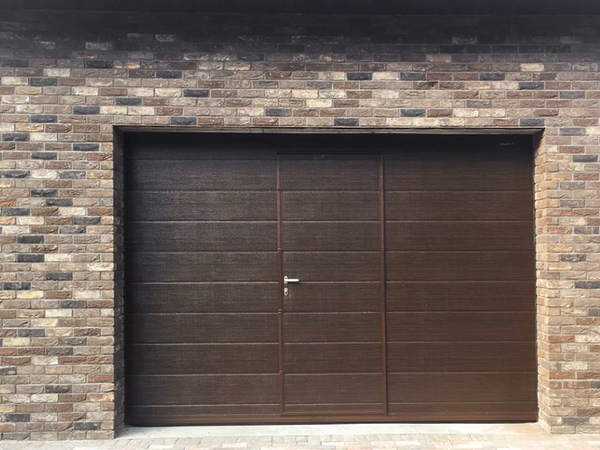

RSD02 seriyalı, burulma mexanizmli seksional qaraj qapısı

RSD02 seriyalı, burulma mexanizmli qaraj qapısı

RSD02 seriyalı polad sendviç panellərdən hazırlanmış seksional qaraj qapıları — mükəmməl keyfiyyət və güclü izolyasiya ilə ideal seçim!

RSD02 seriyalı qaraj qapıları evlər və digər obyektlər üçün mükəmməl uyğun gəlir. Bu ev darvazaları yüksək keyfiyyətli polad sendviç panellərdən hazırlanmışdır və istilik izolyasiyası təmin edərək daxili mühiti qoruyur. Güclü torsion mexanizmi sayəsində, qapılar uzunömürlü və rahat işləyir, həmçinin yüksək təhlükəsizlik təmin edir.

Qaraj qapıları yüksək dayanıqlılıq və enerji səmərəliliyi ilə seçilir. Bu model qiymət və keyfiyyət baxımından çox cəlbedicidir və müasir texnologiyalarla təchiz olunmuşdur. İstifadəçi rahatlığını maksimuma çatdırmaq üçün avtomatik idarəetmə sistemi ilə də təchiz oluna bilər.

RSD02 seriyalı ev darvazaları həmçinin sadə və sürətli quraşdırma ilə təchiz edilib, bu da qapıların rahat və uzunmüddətli istifadəsini təmin edir. Yüksək davamlılıq və təhlükəsizlik təmin edən bu qapılar, hər növ tikinti və məkan üçün mükəmməl həll yoludur.

Tətbiq sahəsi:

GERI ZƏNG

Üstünlüklər

İstilik səmərəliliyi

Soyuq sendviç panel körpüsünün olmaması, möhürlər səbəbindən bütün kontur boyunca sızdırmazlıq, termal ayırma ilə kətan profilləri qapının maksimum istilik səmərəliliyinə zəmanət verir.

Tətbiqin çox yönlü olması

Qapı qaldırma növlərinin müxtəlifliyi onları daxili məkanın hər hansı bir həndəsəsi olan otaqlarda quraşdırmağa imkan verir.

Tamamilə Rusiya istehsalı

Qapılar, Rusiyanın iş şəraitinin xüsusiyyətləri nəzərə alınmaqla, DoorHan konserninin öz fabriklərində tamamilə Rusiyada istehsal olunur.

GOST uyğunluğu

Qapının dizaynı GOST 31174-2017, "metal qapılar" dövlət standartına tam uyğundur.

Korroziyaya davamlılıq

Qapı alüminium sendviç panellərin (isteğe bağlı) istifadəsi səbəbindən artan korroziya müqaviməti ilə xarakterizə olunur.

İstilik səmərəliliyi

Tətbiqin çox yönlü olması

Qapı qaldırma növlərinin müxtəlifliyi onları daxili məkanın hər hansı bir həndəsəsi olan otaqlarda quraşdırmağa imkan verir.

Tamamilə Rusiya istehsalı

Qapılar, Rusiyanın iş şəraitinin xüsusiyyətləri nəzərə alınmaqla, DoorHan konserninin öz fabriklərində tamamilə Rusiyada istehsal olunur.

GOST uyğunluğu

Qapının dizaynı GOST 31174-2017, "metal qapılar" dövlət standartına tam uyğundur.

Korroziyaya davamlılıq

Qapı alüminium sendviç panellərin (isteğe bağlı) istifadəsi səbəbindən artan korroziya müqaviməti ilə xarakterizə olunur.

Dizayn

Panel dizaynı

Səth növü

Panellərin ön səthlərinin rəngləri

Lövhə (xarici, polad və alüminium panellər)

Üfüqi zolaq (xarici, polad panel)

Geniş mərkəzi zolaq (xarici, polad panel)

Filenka (xarici, polad panel)

Dalğa (xarici, polad panel)

Üfüqi zolaq (daxili tərəfi, polad və alüminium panellər)

Ağacın altında (xarici, polad və alüminium panellər)

Stucco (daxili tərəfi, polad və alüminium panellər)

RAL 9003 (ağ, polad və alüminium panellər)

RAL 9006 (gümüş, polad panel)

RAL 7004 (boz, polad panel)

RAL 1014 (bej, polad panel)

RAL 6005 (yaşıl, polad panel)

RAL 5005 (mavi, polad panel)

RAL 7016 (antrasit, polad panel)

RAL 7016 ("şaxta", polad panel, işarələmə)

RAL 3000 (qırmızı, polad panel)

RAL 3005 (tünd qırmızı, polad panel)

RAL 8017 (qırmızı-qəhvəyi, polad və alüminium panellər)

RAL 8017 ("şaxta", polad panel, markup)

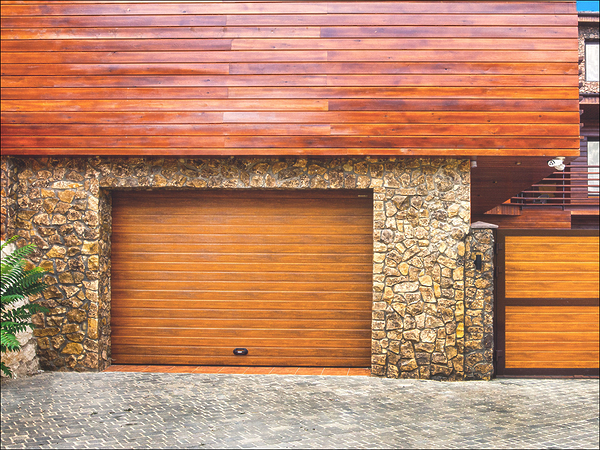

Qızıl palıd (polad panel, markup)

Venge (polad panel, markup)

RAL kartında xüsusi rəng (polad panel, markup)

Avadanlıq

Baza dəsti

Əlavə dəst

40 mm qalınlığında və daxili menteşələr və yan dayaqlar üçün möhkəmləndirilmiş enerjiyə qənaət edən sendviç panellərdən hazırlanmış kətan.

Qalınlığı 1,5–2 mm olan galvanizli poladdan hazırlanmış təlimatlar və künc rafları dəsti artan gücə malikdir, perforasiyanın quraşdırılması üçün lazım olan hər şeyə malikdir.

25 000 dövr üçün nəzərdə tutulmuş burulma mexanizmi. Quruluşun davamlılığı qapı yarpağının səy göstərmədən açılmasını və bağlanmasını təmin edir.

Quraşdırma üçün avadanlıq, məhsul üçün pasport və quraşdırma təlimatları olan bir qutu.

Yeni erqonomik formalı SAP qapı yarpağının dizayn dizaynına zərif dekorativ əlavə rolunu oynayır.

Pəncərə akril 607 x 202, qara (art. DH85602). Xüsusi dizayn, qapı yarpağına möhkəm bir uyğunluq təmin edir, bu da onu donma və istilik itkisindən qoruyur. Qara haşiyə.

Pəncərə akril 627 x 327, qara, sənaye (art. DH85603). Xüsusi dizayn, qapı yarpağına möhkəm bir uyğunluq təmin edir, bu da onu donma və istilik itkisindən qoruyur. Qara haşiyə.

Pəncərə akril 452 x 302, ağ (art. DH85626). Xüsusi dizayn, qapı yarpağına möhkəm bir uyğunluq təmin edir, bu da onu donma və istilik itkisindən qoruyur. Ağ haşiyə.

Pəncərə akril 452 x 302, qəhvəyi (art. DH85631). Xüsusi dizayn, qapı yarpağına möhkəm bir uyğunluq təmin edir, bu da onu donma və istilik itkisindən qoruyur. Qəhvəyi haşiyə.

Pəncərə akril 452 x 302, "xaç" düzeni ilə ağ (sənət. DH85627). Xüsusi dizayn, qapı yarpağına möhkəm bir uyğunluq təmin edir, bu da onu donma və istilik itkisindən qoruyur. Xaç şəklində stilistik əlavə. Ağ haşiyə.

Pəncərə akril 452 x 302, "xaç" düzeni ilə qəhvəyi (sənət. DH85628). Xüsusi dizayn, qapı yarpağına möhkəm bir uyğunluq təmin edir, bu da onu donma və istilik itkisindən qoruyur. Xaç şəklində stilistik əlavə. Qəhvəyi haşiyə.

Pəncərə akril 452 x 302, "romb" düzeni ilə ağ (sənət. DH85629). Xüsusi dizayn, qapı yarpağına möhkəm bir uyğunluq təmin edir, bu da onu donma və istilik itkisindən qoruyur. Romb şəklində stilistik əlavə. Ağ haşiyə.

Pəncərə akril 452 x 302, "romb" düzeni ilə qəhvəyi (sənət. DH85629). Xüsusi dizayn, qapı yarpağına möhkəm bir uyğunluq təmin edir, bu da onu donma və istilik itkisindən qoruyur. Romb şəklində stilistik əlavə. Qəhvəyi haşiyə.

Yayın qırılmasından qorunma cihazı şaftı bloklayır və qapı yarpağının düşməsinin qarşısını alır.

Kabel qırılmasından qorunma cihazı qapı yarpağında alt mötərizə kimi quraşdırılmışdır. Kabel qırıldığı təqdirdə, mexanizm işə salınır və qapı yarpağının düşməsinə imkan vermir.

Qapı təkmilləşdirilmiş bir dizayna malikdir, yüksək gücü və estetik görünüşü ilə xarakterizə olunur. Qalxanın minimum hündürlüyü 2 130 mm-dir.

Qapının korroziyadan etibarlı qorunmasını və qapının sabit işləməsini təmin etmək üçün qapının yüksək rütubət şəraitində işləməsi halında antikorozif Komponentlər paketinin quraşdırılması tövsiyə olunur. Bu paket artan bir iş mənbəyinə malikdir və boyalı yay, boyalı təlimatlar, paslanmayan yan dayaqlar, menteşələr və aparatlar, paslanmayan kabel, boyalı yan örtüklər daxildir.

Mexanik kilid qapı yarpağını həm otağın içərisindən, həm də küçədən qapalı vəziyyətdə bloklamağa imkan verir.

Mexanik bir qapı klapanı qapını otağın içərisindən kilidləməyə imkan verir. Sadəliyi və etibarlılığı ilə fərqlənir.

Əlavə bir xarici möhür konturu, kətanın möhürə maksimum uyğunlaşmasını təmin edir. Möhürlər arasında yaranan hava kamerası soyuqların otağa nüfuz etməsinin qarşısını alaraq ən yaxşı sızdırmazlığı təmin edir.

"Termal paket" seçimi istilik itkisinin qarşısını alan t-bridge texnologiyasından istifadə edərək istiliyədavamlı alt (yuxarı) alüminium profilin quraşdırılmasını əhatə edir.

Avtomatlaşdırma. Qapıları sürücü ilə avtomatlaşdırmaq imkanı ("Qapı üçün avtomatlaşdırma" bölməsinə baxın).

Alüminium sendviç panel qapı qalxanı artan korroziyaya davamlılığı və aşağı çəkisi ilə xarakterizə olunur.

Texniki təsvir

Ölçü cədvəli

Açılış ölçüsü

Konstruksiya

Standart konstruktiv həllər

Texniki xüsusiyyətlər

Məhsulun istismar şərtləri

Qablaşdırma

Parametr

Göstərici

Ovuğun eni, mm

1 100–6 000

Açılış hündürlüyü, mm

2 000–3 500

Lintel, mm

150-dən

Pariet, mm

120-dən

Qapı yarpağının tarazlaşdırılması sistemi-yay burulma mexanizmi (yay qırılmasından qorunma cihazı bir seçimdir)
Son U formalı dəstək braketi
Üst profil
Üfüqi bələdçi
Yan qapaq
Künc dirəyi
Şaquli bələdçi
Burulma yayı
Roller tutucu və roller ilə dəstək
Üst möhür
Döngə
Sendviç panel qapı yarpağı
Alt künc bracket
Alt möhür
Alt profil
Destek

Aşağı qaldırma, ön nağara

Simvol, parametrin adı	Hesablama formulu
H, mm Açılış hündürlüyü	H
h, mm Lintel hündürlüyü	≥ 230 (sürücü üçün ≥ 260 mm)
B, mm Açılış eni	B
A, mm Künc dirəyinin hündürlüyü	H + 110
AB, mm Mil və baraban oxunun hündürlüyü	≥ A + 59
A1, mm Şaquli ray hündürlüyü	А - 543
A2, mm Üfüqi ray hündürlüyü	А - 106
E, mm Üfüqi relslərin uzunluğu	Н + 300
Db, mm Burulma mexanizminin iş sahəsi	Açılışın ölçüsündən və qalxanın ağırlığından asılıdır
S, mm Minimum yan boşluq	120
P, mm Tavan sürücüsü sahəsi	Н + 1 185
N, mm Açıq vəziyyətdə açılışın üst-üstə düşməsi	190-a qədər — sürücüsüz, açılışın eni 4 500-ə qədərdir; 235-ə qədər — sürücüsüz, açılışın eni 4 500-dən çoxdur; 10-a qədər — tavan sürücüsü ilə, açılış eni 4 500-ə qədər; 70-ə qədər — tavan sürücüsü ilə, açılışın eni 4 500-dən çoxdur

Aşağı qaldırma, ön baraban (standart RKTN ray dəsti)

Simvol, parametrin adı	Hesablama formulu
H, mm Açılış hündürlüyü	H
h, mm Lintel hündürlüyü	≥ 160
B, mm Açılış eni	B
A, mm Künc dirəyinin hündürlüyü	H + 54
AB, mm Mil və baraban oxunun hündürlüyü	≥ A + 59
A1, mm Şaquli ray hündürlüyü	А - 552
A2, mm Üfüqi ray hündürlüyü	А - 115
E, mm Üfüqi relslərin uzunluğu	Н + 440
Db, mm Burulma mexanizminin iş sahəsi	Açılışın ölçüsündən və qalxanın ağırlığından asılıdır
S, mm Minimum yan boşluq	120
P, mm Tavan sürücüsü sahəsi	Н + 1 185
N, mm Açıq vəziyyətdə açılışın üst-üstə düşməsi	245-ə qədər — sürücü yoxdur, açılış eni 4 500-ə qədərdir; 300-ə qədər — sürücüsüz, açılışın eni 4 500-dən çoxdur; 60-a qədər — tavan sürücüsü ilə, açılış eni 4 500-ə qədər; 125-ə qədər — tavan sürücüsü ilə, açılışın eni 4 500-dən çoxdur

Aşağı qaldırma, arxa nağara

Simvol, parametrin adı	Hesablama formulu
H, mm Açılış hündürlüyü	H
h, mm Lintel hündürlüyü	≥ 150 (tavan sürücüsü ilə ≥160)
B, mm Açılış eni	B
A, mm Künc dirəyinin hündürlüyü	h > 170: H +110; 150 ≤ h ≤170: H + h - 60
AB, mm Mil və baraban oxunun hündürlüyü	h ≤ 170: H + 55; 150 ≤ h ≤ 170: H + h - 47
A1, mm Şaquli ray hündürlüyü	А - 543
A2, mm Üfüqi ray hündürlüyü	А - 106
E, mm Üfüqi relslərin uzunluğu	Н + 510
Db, mm Burulma mexanizminin iş sahəsi	Açılışın ölçüsündən və qalxanın ağırlığından asılıdır
S, mm Minimum yan boşluq	120
P, mm Tavan sürücüsü sahəsi	Н + 1 185
N, mm Açıq vəziyyətdə açılışın üst-üstə düşməsi	240 (sürücüsüz); 40...60 (tavan sürücüsü ilə)

Standart qaldırma

Simvol, parametrin adı	Hesablama formulu
H, mm Açılış hündürlüyü	H
h, mm Lintel hündürlüyü	R381: ≥ 420; R305: ≥ 350
B, mm Açılış eni	B
A, mm Künc dirəyinin hündürlüyü	R381: H + 235; R305: H + 165
AB, mm Mil və baraban oxunun hündürlüyü	A + 97
A1, mm Şaquli ray hündürlüyü	R381: A - 580; R305: A - 490
A2, mm Üfüqi ray hündürlüyü	А - 110
E, mm Üfüqi relslərin uzunluğu	R381: H + 200; R305: H + 250
Db, mm Burulma mexanizminin iş sahəsi	Açılışın ölçüsündən və qalxanın ağırlığından asılıdır
S, mm Minimum yan boşluq	120
P, mm Tavan sürücüsü sahəsi	Н + 1 060
Q, mm Şaft sürücü yeri sahəsi	300

Standart meylli qaldırma

Simvol, parametrin adı	Hesablama formulu
H, mm Açılış hündürlüyü	H
h, mm Lintel hündürlüyü	> 500
B, mm Açılış eni	B
A, mm Künc dirəyinin hündürlüyü	H + 250…985
AB, mm Mil və baraban oxunun hündürlüyü	А + 86/97
A1, mm Şaquli ray hündürlüyü	Н - 300
E, mm Üfüqi relslərin uzunluğu	α° bucaqdan asılıdır
Db, mm Burulma mexanizminin iş sahəsi	Açılışın ölçüsündən və qalxanın ağırlığından asılıdır
S, mm Minimum yan boşluq	120
α° Yatay relslərin meyl açısı	5…65 (5 dərəcə)
Q, mm Şaft sürücü yeri sahəsi	300

Yüksək yüksəliş

Simvol, parametrin adı	Hesablama formulu
H, mm Açılış hündürlüyü	H
h, mm Lintel hündürlüyü	≥ 660
B, mm Açılış eni	B
HL, mm Üfüqi relslərin səviyyəsindən açılışa qədər olan məsafə	Varsayılan olaraq h - 330
A, mm Künc dirəyinin hündürlüyü	H + HL
AB, mm Mil və baraban oxunun hündürlüyü	A + 86/97
A1, mm Şaquli ray hündürlüyü	А - 580
A2, mm Üfüqi ray hündürlüyü	А - 53
E, mm Üfüqi relslərin uzunluğu	H - НL + 470…600
Db, mm Burulma mexanizminin iş sahəsi	Açılışın ölçüsündən və qalxanın ağırlığından asılıdır
S, mm Minimum yan boşluq	120
Q, mm Şaft sürücü yeri sahəsi	300

Eğimli yüksək qaldırma

Simvol, parametrin adı	Hesablama formulu
H, mm Açılış hündürlüyü	H
h, mm Lintel hündürlüyü	≥ 660
B, mm Açılış eni	B
HL, mm Üfüqi relslərin səviyyəsindən açılışa qədər olan məsafə	330
A, mm Künc dirəyinin hündürlüyü	H + HL + 15…749
AB, mm Mil və baraban oxunun hündürlüyü	≤ А + 86/97
A1, mm Şaquli ray hündürlüyü	Н + HL - 330…580
E, mm Üfüqi relslərin uzunluğu	α° bucaqdan asılıdır
Db, mm Burulma mexanizminin iş sahəsi	Açılışın ölçüsündən və qalxanın ağırlığından asılıdır
S, mm Minimum yan boşluq	120
α° Yatay relslərin meyl açısı	5…65 (5 dərəcə)
Q, mm Şaft sürücü yeri sahəsi	300

Şaquli qaldırma

Simvol, parametrin adı	Hesablama formulu
H, mm Açılış hündürlüyü	H
h, mm Lintel hündürlüyü	> H + 500
B, mm Açılış eni	B
A, mm Künc dirəyinin hündürlüyü	2H + 120
AB, mm Mil və baraban oxunun hündürlüyü	A + 166
A1, mm Şaquli ray hündürlüyü	H
S, mm Minimum yan boşluq	120
Q, mm Şaft sürücü yeri sahəsi	300

Parametr	Mənası	Qeyd
Vebin istilik ötürmə müqaviməti, m²*°С/Vt, sinif (GOST 31174)	1,13 (А)	Dəyər, 3 500 x 3 000 mm ölçülü bir qapı üçün göstərilən qapının ölçüsündən asılıdır
Səs izolyasiyası, dB, sinif (GOST 31174)	24 (А)
Külək yükünə müqavimət, Pa, sinif (GOST 31174)	460 (В)
Etibarlılıq, açılış və bağlanma dövrlərinin sayı, az deyil	25 000
Əl ilə açma və bağlama qüvvəsi, h, artıq deyil	150
Təzyiq düşməsi zamanı suya davamlılıq həddi, Pa (GOST 31174)	250
Həcmli hava keçiriciliyi, m³/m²*h (GOST 31174)	4,9
Qapı yarpağının çəkisi, kq/m²	13 – polad panel, 10,9 – alüminium panel	Dəqiq dəyər qapı dizaynında istifadə olunan panellərin ölçüsündən asılıdır

1. Qapı yarpağının bölmələri təlimatlar boyunca rəvan hərəkət etməli və qapının özləri balanslı olmalıdır, yəni onların çəkisi yayların torku ilə kompensasiya edilməlidir.

2. Qapının əl ilə açılması və bağlanması yalnız bir sapla həyata keçirilir.

3. Qapını əl ilə açarkən və bağlayarkən onlara çox səy göstərməyin. Kəskin sarsıntılar qadağandır.

4. İnsanlar və heyvanlar işləyərkən qapının əhatəsində olmadığından əmin olun.

5. Qapının hərəkətli kətanının altında hərəkət etmək qəti qadağandır, çünki bu yaralanmalara səbəb ola bilər.

6. Qapını açanda və bağlayarkən onları vurmayın və ya sərbəst hərəkət etməsinə mane olmayın.

7. Kətan hərəkət edərkən açılışda xarici əşyalar və zibil olmadığından əmin olun. Onların olması qapı yarpağının əyilməsinə və tıxanmasına səbəb ola bilər.

8. Kılavuzları və silindirləri çirkləndirməyin, çünki bu, hamarlığın pozulmasına və elektrik sürücüsünün olması halında — həddindən artıq yüklənməsinə və sıradan çıxmasına səbəb ola bilər.

Karton qablaşdırma	Qablaşdırma Xüsusiyyətləri
Təsvir	Bələdçi sistemi və bölmə qapısı qalxanında uzanan filmlə çəkilmiş sərt birləşdirilmiş karton və köpük qablaşdırma var; quraşdırma avadanlığı büzməli karton qutuya qablaşdırılır və qablaşdırma filmi ilə möhürlənir; bütün paketlər sifariş məlumatlarını ehtiva edən məlumat etiketləri və şirkətin korporativ loqosu ilə təchiz edilmişdir
Tərkibi	Beş qatlı karton, köpük, uzanan film, lent
En, mm	500–800
Hündürlük, mm	200–400
Uzunluq, mm	2 100–6 100
Ümumi çəki, kq	До 200
Paketdəki miqdar	Qalxanın qablaşdırılması — 3-dən 5-ə qədər panel; bələdçilərin qablaşdırılması — 1 bələdçi sistemi; komponentlərin qablaşdırılması — komplektasiyalı qutu

QUTUDA QABLAŞDIRMA	Qablaşdırma Xüsusiyyətləri
Uzunluq, mm	550

Əlavə qeydlər Çap

Sandviç panellərini fabrik qablaşdırmasında üfüqi vəziyyətdə düz bir səthdə qapalı anbarlarda və ya örtük altında istehsal edildiyi andan 6 aydan çox olmamaq tövsiyə olunur. Panellər birbaşa günəş işığından, yağışdan və çirklənmədən qorunmalıdır.

Quraşdırma

Quraşdırılma üsulları

Tikinti obyektinin hazırlanması

Yerüstü quraşdırma: təlimatlar sistemi açılışın içərisindəki divar və lintelə quraşdırılmışdır.

Lazımi göstəriciləri çıxarmaq üçün bir lent ölçüsü və tikinti səviyyəsi kifayətdir. Bütün ölçmələr otaq daxilində aparılır. Hər bir dəyərin ölçülməsi ən azı üç nöqtədə (həddindən artıq mövqelərdə və mərkəzdə) aparılmalıdır.
H — açılışın hündürlüyü (döşəmədən açılışın yuxarı hissəsinə qədər olan məsafə).
B — açılışın eni (açılışın solundan sağ kənarına qədər olan məsafə).
h — lintel (açılışın yuxarı hissəsindən tavana qədər olan məsafə) 150 mm-dən.
b1/b2 — sol/sağ yan məsafə (açılışın müvafiq kənarından maneəyə qədər olan məsafə) 120 mm-dən.
L — otağın dərinliyi.
H və B ölçərkən ən böyük dəyər son ölçü olaraq alınır.
h, b1, b2 və L ölçərkən son ölçü üçün ən kiçik dəyər alınır.
Açılışın bütün eni boyunca döşəmə səviyyəsindəki fərq 10 mm-dən çox olmamalıdır. Quraşdırma təyyarəsinin (pariet və lintel) saxlanmasını təmin etmək lazımdır. Kılavuzlar sisteminin quraşdırılması üçün baza monolitik və güclü olmalıdır, olmadıqda əlavə haşiyə və ya metal məhsulları ilə açılışın formalaşması tələb olunur.

Sənədlər

Təlimatlar

Pasport və sertifikatlar

Çertyojlar

RSD02 seriyalı qapıların quraşdırılması üçün təlimat

PDF

Standart və yüksək qaldırıcı tipli bölmə qapılarının quraşdırılması üçün təlimatlar

PDF

Pasport "RSD02 burulma mexanizmi ilə qaraj bölmə qapısı"

PDF

"Bina və tikililər üçün qapı" uyğunluq sertifikatı

PDF

Uyğunluq sertifikatı "Qapı komponentləri"

PDF

Uyğunluq sertifikatı «Sendviç panelləri»

PDF

Uyğunluq sertifikatı "Bölmə metal qapıları", Belarusiya

PDF

Ekspetr nəticə, SanPiN uyğunluğu

PDF

RSD02, aşağı qaldırma, dizayn təlimatları

PDF

DWG

RSD02, aşağı qaldırma, dizayn bələdçiləri, açılış kənarları

PDF

DWG

RSD02, aşağı qaldırma, dizayn bələdçiləri, açılış forması

PDF

DWG

RSD02, aşağı qaldırma, RKTN standart bələdçi dəstləri

PDF

DWG

RSD02, aşağı qaldırma, RKTN standart bələdçi dəstləri, açılış kənarları

PDF

DWG

RSD02, aşağı qaldırma, RKTN standart bələdçi dəstləri, açılış forması

PDF

DWG

RSD02, aşağı qaldırma, arxa nağara

PDF

DWG

RSD02, aşağı qaldırma, arxa baraban, açılış kənarı

PDF

DWG

RSD02, aşağı qaldırma, arxa baraban, açılış forması

PDF

DWG

RSD02, standart qaldırma

PDF

DWG

RSD02, standart qaldırma, açılış haşiyəsi

PDF

DWG

RSD02, standart qaldırma, açılış forması

PDF

DWG

RSD02, standart meylli qaldırma

PDF

DWG

RSD02, standart meylli qaldırma, açılış kənarları

PDF

DWG

RSD02, standart meylli qaldırma, açılış forması

PDF

DWG

RSD02, yüksək yüksəliş

PDF

DWG

RSD02, yüksək qaldırma, açılış haşiyəsi

PDF

DWG

RSD02, yüksək yüksəliş, açılış formalaşması

PDF

DWG

RSD02, ikiqat əyilmə relsləri ilə yüksək qaldırma

PDF

DWG

RSD02, ikiqat əyilmə relsləri ilə yüksək qaldırma, açılış haşiyəsi

PDF

DWG

RSD02, ikiqat əyilmə relsləri ilə yüksək qaldırma, açılış forması

PDF

DWG

RSD02, yüksək meylli qaldırma

PDF

DWG

RSD02, yüksək meylli qaldırma, açılış kənarları

PDF

DWG

RSD02, yüksək meylli qaldırma, açılış formalaşması

PDF

DWG

RSD02, şaquli qaldırma

PDF

DWG

RSD02, şaquli qaldırma, açılış kənarları

PDF

DWG

RSD02, şaquli qaldırma, açılış forması

PDF

DWG

RSD02, bölmə qapısı kətanına qapı və pəncərələrin yerləşdirilməsi (V4ST qapısı)

PDF

DWG

RSD02, bölmə qapısı kətanında qapı və pəncərələrin yerləşdirilməsi (qapı V5)

PDF

DWG

Zəmanət öhdəlikləri Çap

Alıcıya sendviç panellərin və bələdçi sisteminin polad profillərinin korroziyasının olmaması üçün 10 il zəmanət verilir.

Yeniliklər

Sandviç panellərin yeni rəngləri "şaxta"effekti ilə mat səthli RAL8017 və RAL7016-dır.

Bölmə qapı yarpağının qaldırılması üçün yeni bir sistem əl İP sürücüsüdür. Kiçik qapılar üçün iqtisadi cəhətdən daha sərfəli əl həlli təklif olunur əl zəncir sürücüsündən daha çox nəzarət.

Burulma yayının sonunun hərəkətli hissəsinin modifikasiyası50 mm — məhsulun metal istehlakı və divar qalınlığı, dörd açar yiv artırıldı (quraşdırmanın sadələşdirilməsi).

Yeni iki loblu möhür — ləçək uzunluğu artırıldı və gərginlik mərkəzləri əlavə edildi.
