RSD01BIW Sendviç tipli qaraj qapısı

RSD01BIW seriyalı seksional qaraj qapısı

RSD01BIW seriyalı seksional qaraj qapısı Doorhan brendinin ən çox tələbat görən modellərindən biridir. Bu qapılar, xüsusilə qarajlar və texniki otaqlar üçün nəzərdə tutulmuşdur və aşağı tip qaldırma bazasında xüsusi olaraq dizayn edildiyi üçün məkanlarda yan divarları və üst karnizləri olan otaqlarda rahatlıqla quraşdırıla bilir. 100 mm-dən az olan məkanlarda belə bu qapılar çox praktikdir, bu da onları hər cür məkan üçün ideal edir.

Seksional qaraj qapıları bu modeldə termo-effektivlik xüsusiyyəti ilə fərqlənir. Qapının konstruksiyası istiliyi qoruyur və boşluqları etibarlı şəkildə bağlayaraq maksimum izolyasiya təmin edir. Bu xüsusiyyət sayəsində enerji səmərəliliyi artır və qaraj daxilində temperatur nəzarəti daha asan olur. Yüksək keyfiyyətli materiallardan hazırlanmış bu qapılar möhkəmlik və uzunömürlülük baxımından ideal seçimdir.

RSD01BIW seriyalı seksional qaraj darvaza modeli həmçinin quraşdırılması asan olan dizaynla təchiz edilib. Qapının montajı sadədir və müasir texnologiyalar sayəsində quraşdırma vaxtı minimuma endirilmişdir. Bu, qapının quraşdırılmasından sonra rahat və uzunmüddətli istifadəsini təmin edir. Seksional qapılar olaraq bu model, müştərilər üçün hərtərəfli qoruma və funksionallıq təklif edir.

Bundan əlavə, RSD01BIW seriyalı seksional qaraj darvaza avtomatik idarəetmə sistemləri ilə də təchiz oluna bilər, bu da qapının istifadəsini daha da rahat edir. Avtomatik idarəetmə sistemi, qapının bir düymə ilə açılıb bağlanmasını təmin edir və bu, istifadəçi rahatlığını maksimuma çatdırır. Qapının avtomatik açılıb-bağlanma funksiyası ilə yanaşı, manuel idarəetmə seçimi də mövcuddur ki, bu da elektrik enerjisi olmadığı hallarda qapının istifadəsini asanlaşdırır.

Qapının dizaynı isə estetik baxımdan müasir və gözoxşayandır. Fərqli rəng seçimləri və müxtəlif üzlük materialları ilə təchiz edilə bilən bu model, hər növ tikinti və məkan üslubuna uyğunlaşdırıla bilər. Yüksək davamlılıq, təhlükəsizlik və istilik izolyasiyası ilə RSD01BIW seriyalı seksional qaraj qapıları həm funksional, həm də estetik həll yolu təklif edir.

Tətbiq sahəsi:

Özəl sektor: orta intensivlikli Obyektlər

GERI ZƏNG

Üstünlüklər

Soyuq sendviç panel körpüsünün olmaması, möhürlər səbəbindən bütün kontur boyunca sızdırmazlıq, termal ayırma ilə kətan profilləri qapının maksimum istilik səmərəliliyinə zəmanət verir.

Qapı qalxanlarının icrasının böyük bir seçimi, dizayn həlləri kataloqunda 100-dən çox seçim.

Qapılar, Rusiyanın iş şəraitinin xüsusiyyətləri nəzərə alınmaqla, doorhan konserninin öz fabriklərində tamamilə Rusiyada istehsal olunur.

Qapının dizaynı GOST 31174-2017, "metal qapılar"dövlət standartına tam uyğundur.

Qapı qalxanlarının icrasının böyük bir seçimi, dizayn həlləri kataloqunda 100-dən çox seçim.

Qapılar, Rusiyanın iş şəraitinin xüsusiyyətləri nəzərə alınmaqla, doorhan konserninin öz fabriklərində tamamilə Rusiyada istehsal olunur.

Qapının dizaynı GOST 31174-2017, "metal qapılar"dövlət standartına tam uyğundur.

Dizayn

Panel dizaynı

Səth növü

Panellərin ön səthlərinin rəngləri

Lövhə

Üfüqi zolaq

Geniş mərkəzi zolaq

Filenka

Dalğa

Üfüqi zolaq (panelin daxili tərəfi)

Ağac altında (xarici)

Stucco (daxili)

RAL 9003 (ağ)

RAL 9006 (gümüş)

RAL 7004 (boz)

RAL 1014 (bej)

RAL 6005 (yaşıl)

RAL 5005 (mavi)

RAL 7016 (antrasit)

RAL 7016 ("şaxta", işarələmə)

RAL 3000 (qırmızı)

RAL 3005 (tünd qırmızı)

RAL 8017 (qəhvəyi-qırmızı)

RAL 8017 ("şaxta", qəhvəyi-qırmızı)

Qızıl palıd (markup)

Venge (işarələmə)

RAL kartında xüsusi rəng (markup)

Avadanlıq

Baza dəsti

Əlavə dəst

40 mm qalınlığında və daxili menteşələr və Yan dayaqlar üçün möhkəmləndirilmiş enerjiyə qənaət edən sendviç panellərdən hazırlanmış kətan.

Qalınlığı 1,5 mm olan poladdan hazırlanmış təlimatlar və künc rafları dəsti artan gücə malikdir, perforasiyanın quraşdırılması üçün lazım olan hər şeyə malikdir.

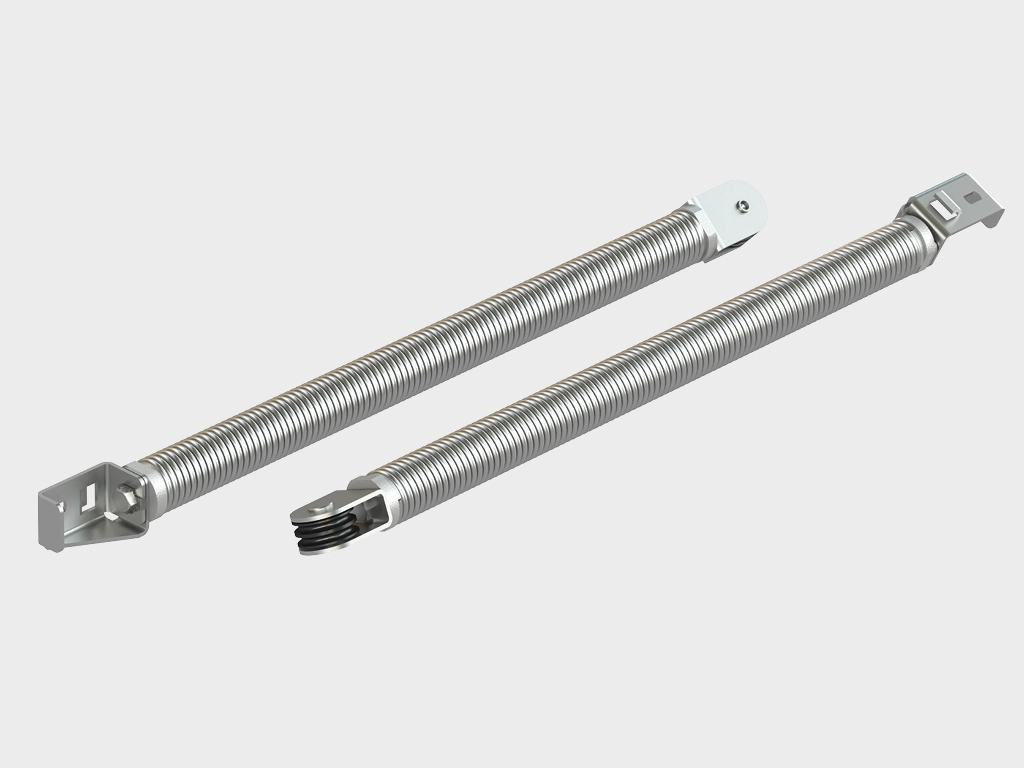

Galvanizli gərginlik yayları ("yaydakı yay"sistemi). Balans mexanizminin dövrlərinin sayı ən azı 25 000-dir.

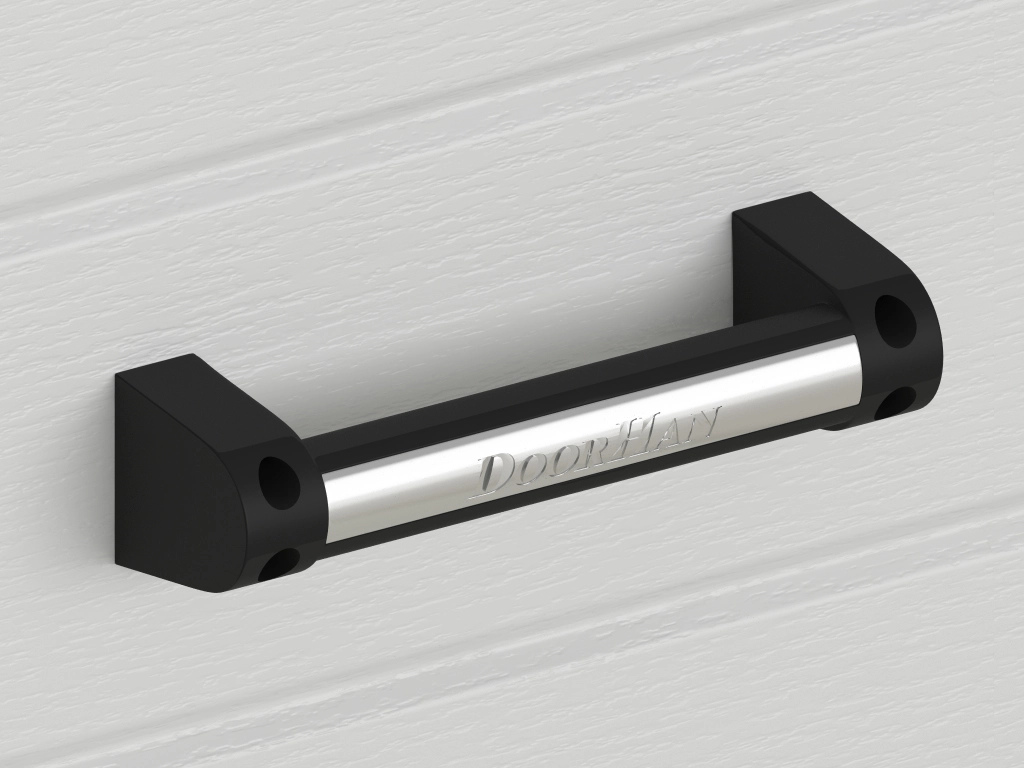

Ergonomik formalı SAP, qapı yarpağının dizayn dizaynına zərif bir dekorativ əlavədir.

Qaldırma növü azdır, demək olar ki, hər hansı bir otaqda qapı quruluşunu quraşdırmaq imkanı verir.

Quraşdırma üçün avadanlıq, quraşdırma təlimatları və məhsul üçün pasport olan bir qutu.

Pəncərə akril 607x202, qara (art. DH85602). Xüsusi dizayn, qapı yarpağına möhkəm bir uyğunluq təmin edir, bu da onu donma və istilik itkisindən qoruyur. Qara haşiyə.

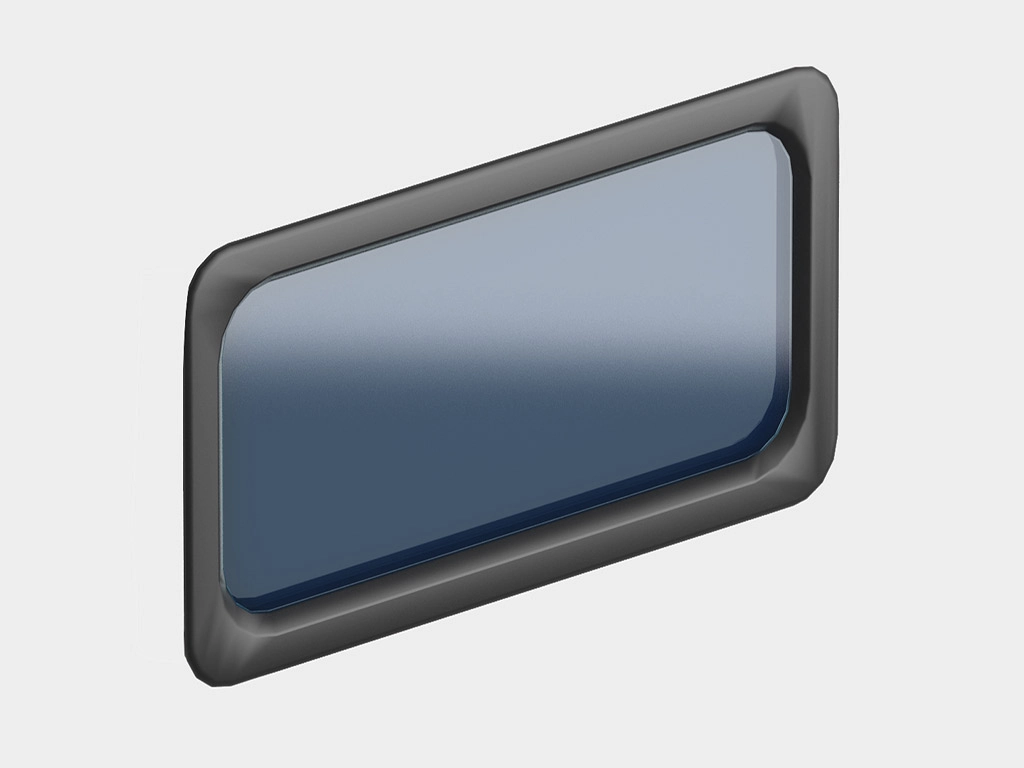

Pəncərə akril 627x327, qara, sənaye (art. DH85603). Xüsusi dizayn, qapı yarpağına möhkəm bir uyğunluq təmin edir, bu da onu donma və istilik itkisindən qoruyur. Qara haşiyə.

Pəncərə akril 452x302, ağ (art. DH85626). Xüsusi dizayn, qapı yarpağına möhkəm bir uyğunluq təmin edir, bu da onu donma və istilik itkisindən qoruyur. Ağ haşiyə.

Pəncərə akril 452x302, qəhvəyi (art. DH85631). Xüsusi dizayn, qapı yarpağına möhkəm bir uyğunluq təmin edir, bu da onu donma və istilik itkisindən qoruyur. Qəhvəyi haşiyə.

Pəncərə akril 452x302, "xaç" düzeni ilə ağ (sənət. DH85627). Xüsusi dizayn, qapı yarpağına möhkəm bir uyğunluq təmin edir, bu da onu donma və istilik itkisindən qoruyur. Xaç şəklində stilistik əlavə. Ağ haşiyə.

Pəncərə akril 452x302, "xaç" düzeni ilə qəhvəyi (sənət. DH85628). Xüsusi dizayn, qapı yarpağına möhkəm bir uyğunluq təmin edir, bu da onu donma və istilik itkisindən qoruyur. Xaç şəklində stilistik əlavə. Qəhvəyi haşiyə.

Pəncərə akril 452x302, "romb" düzeni ilə ağ (sənət. DH85629). Xüsusi dizayn, qapı yarpağına möhkəm bir uyğunluq təmin edir, bu da onu donma və istilik itkisindən qoruyur. Romb şəklində stilistik əlavə. Ağ haşiyə.

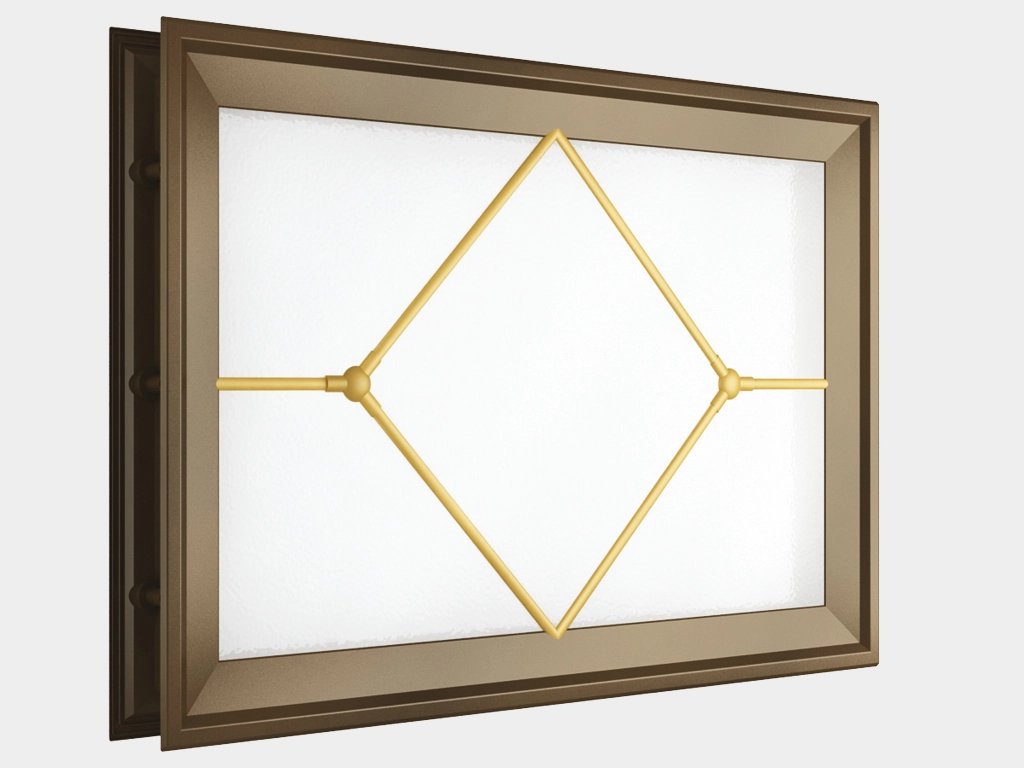

Pəncərə akril 452x302, "romb" düzeni ilə qəhvəyi (sənət. DH85630). Xüsusi dizayn, qapı yarpağına möhkəm bir uyğunluq təmin edir, bu da onu donma və istilik itkisindən qoruyur. Romb şəklində stilistik əlavə. Qəhvəyi haşiyə.

Mexaniki klapan (art. R25135) qapıları otağın içərisindən bağlamağa imkan verir. Sadəliyi və etibarlılığı ilə fərqlənir.

Mexanik kilid qapı yarpağını qapalı vəziyyətdə — həm otağın içərisindən, həm də küçədən bağlamağa imkan verir.

Əlavə bir xarici möhür konturu, kətanın möhürə maksimum uyğunlaşmasını təmin edir. Möhürlər arasında yaranan hava kamerası soyuqların otağa nüfuz etməsinin qarşısını alaraq ən yaxşı sızdırmazlığı təmin edir.

"Termal paket" seçimi istilik itkisinin qarşısını alan t-bridge texnologiyasından istifadə edərək istiliyədavamlı alt (Yuxarı) alüminium profilin quraşdırılmasını əhatə edir.

Avtomatlaşdırma. Qapıları sürücü ilə avtomatlaşdırmaq imkanı ("qapı üçün avtomatlaşdırma"bölməsinə baxın).

Texniki təsvir

Ölçü cədvəli

Açılış ölçüsü

Konstruksiya

Standart konstruktiv həllər

Texniki xüsusiyyətlər

Məhsulun istismar şərtləri

Qablaşdırma

Parametr

Göstərici

Açılış hündürlüyü, mm

1 800 – 3 000

Ovuğun eni, mm

2000-dən 3500-ə qədər

Lintel, mm

100-dən

Pariet, mm

100-dən

Üst konturlu çox kameralı möhür quraşdırılmış polad Rigel
Kontur yan çox kameralı möhürlər
Aşağı girintili istilik ayırma polad profil və alt möhür
Üst künc bracket tənzimlənən
Tənzimlənən roller tutacağı ilə yan dəstək
Tənzimlənən roller tutacağı olan alt künc mötərizəsi
Daxili döngə
Şaquli bələdçi dəsti
Üfüqi bələdçi dəsti
Uzaqdan C-profil
Sendviç panel
İkiqat kasnaqlı mötərizə
L formalı tavana Bərkidici mötərizə, təsadüfi Bərkidici mötərizəyə quraşdırılmışdır
Kaldırma sapı
Gate valve (seçim)
Gərginlik yayları

Aşağı qaldırma (gərginlik yayları).

Simvol, parametrin adı	Hesablama formulu
H, mm Açılış hündürlüyü	H
h, mm Lintel hündürlüyü	H ≥ 100; (tavan sürücüsündən istifadə edərkən h ≥ 130)
B, mm Açılış eni	B
A, mm Künc dirəyinin hündürlüyü	H + 54
A1, mm Şaquli ray hündürlüyü	А - 552
E, mm Üfüqi relslərin uzunluğu	Н + 440
S, mm Minimum yan boşluq	100
P, mm Tavan sürücüsü sahəsi	Н + 1 185
N, mm Açıq vəziyyətdə açılışın üst-üstə düşməsi	230 (sürücüsüz); 40-60 (tavan sürücüsü ilə)

Parametr	Mənası	Qeyd
Vebin istilik ötürmə müqaviməti, m²*°С/Vt, sinif (GOST 31174)	1,13 (А)	Dəyər, 3500 x 3000 mm ölçülü bir qapı üçün göstərilən qapının ölçüsündən asılıdır
Səs izolyasiyası, dB, sinif (GOST 31174)	24 (А)
Külək yükünə müqavimət, Pa, sinif (GOST 31174)	460 (В)
Etibarlılıq, açılış və bağlanma dövrlərinin sayı, az deyil	25 000
Əl ilə açma və bağlama qüvvəsi, h, artıq deyil	150
Təzyiq düşməsi zamanı suya davamlılıq həddi, Pa (GOST 31174)	250
Həcmli hava keçiriciliyi, m³/m²*h (GOST 31174)	4,9
Qapı yarpağının çəkisi, kq/m²	11,6	Dəqiq dəyər qapı dizaynında istifadə olunan panellərin ölçüsündən asılıdır

1. Qapı yarpağının bölmələri təlimatlar boyunca rəvan hərəkət etməli və qapının özləri balanslı olmalıdır, yəni.onların Çəkisi uzanan yaylarla kompensasiya edilməlidir.

2. Qapının əl ilə açılması və bağlanması yalnız bir sapla həyata keçirilir.

3. Qapını əl ilə açarkən və bağlayarkən onlara çox səy göstərməyin. Kəskin sarsıntılar qadağandır.

4. İnsanlar və heyvanlar işləyərkən qapının əhatəsində olmadığından əmin olun.

5. Qapının hərəkətli kətanının altında hərəkət etmək qəti qadağandır, çünki bu yaralanmalara səbəb ola bilər.

6. Qapını açanda və bağlayarkən onları vurmayın və ya sərbəst hərəkət etməsinə mane olmayın.

7. Kılavuzları və silindirləri çirkləndirməyin, çünki bu hamarlığın pozulmasına səbəb ola bilər və elektrik sürücüsü varsa, bu onun həddindən artıq yüklənməsinə və sıradan çıxmasına səbəb ola bilər.

8. Kətan hərəkət edərkən açılışda xarici əşyalar və zibil olmadığından əmin olun. Onların olması qapı yarpağının əyilməsinə və tıxanmasına səbəb ola bilər.

Karton qablaşdırma	Qablaşdırma Xüsusiyyətləri
Təsvir	Bələdçi sistemi və bölmə qapısı qalxanında uzanan filmlə çəkilmiş sərt birləşdirilmiş karton və köpük qablaşdırma var; quraşdırma avadanlığı büzməli karton qutuya qablaşdırılır və qablaşdırma filmi ilə möhürlənir; bütün paketlər sifariş məlumatlarını ehtiva edən məlumat etiketləri və şirkətin korporativ loqosu ilə təchiz edilmişdir
Tərkibi	Beş qatlı karton, köpük, uzanan film, lent
En, mm	500-dən 800-ə qədər
Hündürlük, mm	300-dən 500-ə qədər
Uzunluq, mm	2 100 — 3 600
Ümumi çəki, kq	100-ə qədər
Paketdəki miqdar	Qalxan qablaşdırma — 3-dən 5-ə qədər panel; bələdçi qablaşdırma — 1 bələdçi sistemi; paket qablaşdırma — 1 paket qutusu

Əlavə qeydlər Çap

Sandviç panellərini fabrik qablaşdırmasında üfüqi vəziyyətdə düz bir səthdə qapalı anbarlarda və ya örtük altında istehsal edildiyi andan 6 aydan çox olmamaq tövsiyə olunur. Panellər birbaşa günəş işığından, yağışdan və çirklənmədən qorunmalıdır.

Quraşdırma

Quraşdırılma üsulları

Tikinti obyektinin hazırlanması

Yerüstü quraşdırma (klassik Quraşdırma növü): təlimatlar sistemi açılışın içərisindəki divar və lintellərə quraşdırılmışdır.

Daxili ucdan uca montaj (Pariet olmadığı təqdirdə): daşıyıcı platband ucdan uca açılışa quraşdırılmışdır. Bələdçi sistemi ona quraşdırılmışdır. Tənzimlənən mötərizələr sistemi divar pozuntularını düzəltməyə imkan verir. Daşıyıcı platband estetik bir görünüşə malikdir, RAL 9003 (ağ) və ya RAL 8014 (qəhvəyi) ilə boyanır.

Daxili üst-üstə düşmə quraşdırılması (Pariet olmadıqda): daşıyıcı platband üst-üstə düşmə açılışına quraşdırılmışdır (20 mm). Bələdçi sistemi ona quraşdırılmışdır. Tənzimlənən mötərizələr sistemi divar pozuntularını düzəltməyə imkan verir. Daşıyıcı platband cəlbedici bir görünüşə malikdir, RAL 9003 (ağ) və ya RAL 8014 (qəhvəyi) ilə boyanır.

Lazımi göstəriciləri çıxarmaq üçün bir lent ölçüsü və tikinti səviyyəsi kifayətdir. Bütün ölçmələr otaq daxilində aparılır. Hər bir dəyərin ölçülməsi ən azı üç nöqtədə (həddindən artıq mövqelərdə və Mərkəzdə) aparılmalıdır.
H — açılışın hündürlüyü (döşəmədən açılışın yuxarı hissəsinə qədər olan məsafə).
B — açılışın eni (açılışın solundan sağ kənarına qədər olan məsafə).
h — lintel (açılışın yuxarı hissəsindən tavana qədər olan məsafə), min 100 mm.
b1/b2 — sol / sağ yan məsafə (açılışın müvafiq kənarından maneəyə qədər olan məsafə), min 100 mm.
L — otağın dərinliyi.
H və B ölçərkən ən böyük dəyər son ölçü olaraq alınır.
H, b1, b2 və L ölçərkən son ölçü üçün ən kiçik dəyər alınır.
Açılışın bütün eni boyunca döşəmə səviyyəsindəki fərq 10 mm-dən çox olmamalıdır. Quraşdırma təyyarəsinin (Pariet və lintel) saxlanmasını təmin etmək lazımdır. Kılavuzlar sisteminin quraşdırılması üçün baza monolitik və güclü olmalıdır, olmadıqda əlavə haşiyə və ya metal məhsulları ilə açılışın formalaşması tələb olunur.

Sənədlər

Təlimatlar

Pasport və sertifikatlar

Çertyojlar

RSD01BIW bölmə Qapılarının quraşdırılması üçün təlimat

PDF

Pasport "qaraj bölmə qapıları"

PDF

DWG

"Bina və tikililər üçün qapı" uyğunluq sertifikatı

PDF

DWG

Uyğunluq sertifikatı "qapı komponentləri"

PDF

DWG

Uyğunluq sertifikatı "bölmə metal qapıları", Belarusiya

PDF

DWG

Ekspetr nəticə, SanPiN uyğunluğu

PDF

DWG

RSD01BIW uzanan yaylı bölmə qapısı

PDF

DWG

RSD01BIW seriyalı bölmə qapılarının açılması

PDF

DWG

RSD01BIW seriyalı bölmə qapılarının açılışının formalaşması

PDF

DWG

Zəmanət öhdəlikləri Çap

Alıcıya sendviç panellərin və bələdçi sisteminin polad profillərinin korroziyasının olmaması üçün 10 il zəmanət verilir.

Yeniliklər

Sandviç panellərin yeni rəngləri "şaxta"effekti ilə Mat səthli RAL8017 və RAL7016-dır.

Çox kameralı möhürlərə əsaslanan unikal isti qapı konturu-otağın istilik itkisini azaltmaq, donmanın qarşısını almaq.

Tamamilə istilik ayrılmış kətan — isti alt profil, isti panel.

Çox mərhələli qapı təhlükəsizlik kompleksi-ikiqat kabel sistemi, "yaydakı yay"sistemi.
