RH117 və RHS117P seriyalı, polad profildən hazırlanan rulon qapı

Maksimum kətan sahəsi 50 m2-ə qədər olan v-ötürücü rulon qapıları qaraj açılışlarına, anbarlara və sənaye obyektlərinə quraşdırılır, eni 11,8 m-ə qədər olan böyük açılışları əhatə edə bilər. Bu qapılar sinklənmiş və ya toz boya ilə boyanmışdır ki, bu da korroziyaya və aqressiv mühitin mənfi təsirlərinə qarşı müqavimət göstərir və xidmət müddətini xeyli uzadır.

Tətbiq sahəsi:

Giriş və qaraj açılışları
Anbar və Sənaye açılışları

GERI ZƏNG

Üstünlüklər

Profillər 0,9 mm qalınlığında soyuq haddelenmiş polad sinklənmiş lnnt-dən hazırlanır ki, bu da onların artan sərtliyini təmin edir.

Bütün struktur elementlər uzun xidmət müddəti üçün nəzərdə tutulmuşdur.

Dizayn oğurluq müqaviməti P4-P5 və Yanğın təhlükəsizliyi K0 sinifinə malikdir.

Taxta qutuda etibarlı qablaşdırma

Rolletin artan güc xüsusiyyətləri, qalınlığı 4 mm olan soyuq haddelenmiş galvanizli poladdan (P5/P0.9 sinif) profillərin və güclü külək və ya şok yükləri altında kətanı etibarlı şəkildə tutan möhkəmləndirilmiş təlimatların istifadəsi ilə təmin edilir.

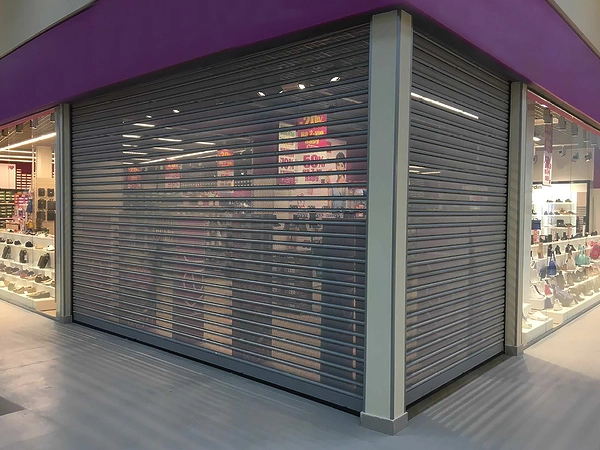

Kətan yığmaq üçün perforasiya edilmiş RHS117P profilindən istifadə təbii hava dövranını və qapalı rulonlarda belə otağa işığın orta dərəcədə daxil olmasını təmin edir.

Kətan profilləri və digər Diyircəkli Komponentlər müasir toz örtük texnologiyasından istifadə edərək boyanır ki, bu da onlara uzun müddət estetik görünüş və solmaya qarşı müqavimət göstərir.

Roller profillərinin geniş rəng palitrası, həmçinin birləşdirilmiş kətan yığmaq imkanı (müxtəlif rəngli və dizaynlı lamellərdən) istənilən memarlıq üslubu üçün ideal dizayn seçimini seçməyə imkan verir.

Əsas çatdırılma dəstinə bir açar, uzaqdan idarəetmə və ya digər cihazlardan istifadə edərək rulonları idarə etmək imkanı verən bir elektrik sürücüsü daxildir.

Profillər 0,9 mm qalınlığında soyuq haddelenmiş polad sinklənmiş lnnt-dən hazırlanır ki, bu da onların artan sərtliyini təmin edir.

Bütün struktur elementlər uzun xidmət müddəti üçün nəzərdə tutulmuşdur.

Dizayn oğurluq müqaviməti P4-P5 və Yanğın təhlükəsizliyi K0 sinifinə malikdir.

Taxta qutuda etibarlı qablaşdırma

Kətan yığmaq üçün perforasiya edilmiş RHS117P profilindən istifadə təbii hava dövranını və qapalı rulonlarda belə otağa işığın orta dərəcədə daxil olmasını təmin edir.

Əsas çatdırılma dəstinə bir açar, uzaqdan idarəetmə və ya digər cihazlardan istifadə edərək rulonları idarə etmək imkanı verən bir elektrik sürücüsü daxildir.

Dizayn

Polad profillər

Tamamlayıcı rənglər

Standart rənglər

RHS117

RHS117P

Sarı Nərgiz (RAL 1007)

Yüngül Fil (RAL 1015)

Sarı zəfəran (RAL 1017)

Boz bej (RAL 1019)

Qırmızı yaqut (RAL 3004)

Qırmızı doymuş (RAL 3020)

Mavi polad (RAL 5011)

Yaşıl ladin (RAL 6009)

Boz antrasit (RAL 7016)

Boz qrafit (RAL 7035)

Qəhvəyi şokolad (RAL 8017)

Taupe (RAL 8019)

Qara qaranlıq (RAL 9005)

Ağ

Qəhvəyi

Boz

Bej

Yaşıl

Mavi

Tünd qırmızı

Gümüş

Galvanizli

Avadanlıq

Baza dəsti

Əlavə dəst

Mil montajındakı bıçaq, diametri 102, 159, 273 mm olan kapsulları olan bir şaftdan, möhkəm və ya perforasiya edilmiş poladdan, hündürlüyü 117 mm və qalınlığı 0,9 mm olan sinklənmiş profildən ibarətdir.

Son profil, divar qalınlığı RA120E olan alüminium ekstrüde edilmiş 2,5mm profilindən və alt möhür UP4 və ya UP6-dan (optosensorların quraşdırılması üçün) ibarətdir.

Bələdçi profil dəsti möhürlü iki polad bələdçidən ibarətdir. Bələdçi profilinin divar qalınlığı 2,5 mm-dir.bələdçi profilləri seçmək üçün mövcud rənglərdən hər hansı birinə rənglənə bilər.

Konsollar iki ölçüdə ola bilər: 425 və ya 650 mm.polad, sinklənmiş.

Navalny elektrik sürücüsü, sürücünü və rulman kaliperini bağlamaq üçün bir sıra mötərizələr və aparatlar ilə gəlir.

Əlavə avadanlıq qutusu.

DoorHan uzaqdan idarəetmə ilə digər istehsalçıların avtomatlaşdırılmasını idarə etmək üçün DHRE-1 xarici radio

GSM-mobil telefondan siqnal qəbul etmək və elektrik sürücüsünü və ya maneəni işə salmaq üçün idarəetmə əmrini ötürmək üçün modul

Dörd avtomatik cihazı uzaqdan idarə etmək üçün TRANSMİTTER 4 pultu

Açar-Açarı çevirərək elektrik sürücüsünün idarəetmə vahidinə idarəetmə əmrini vermək üçün SVM (metal) düyməsi

İnfraqırmızı ötürücü və qəbuledicidən ibarət PHOTOCELL-N təhlükəsizlik fotoselləri

LAMP-PRO antenası ilə LED siqnal lampası

Texniki təsvir

Ölçü cədvəli

Açılış ölçüsü

Konstruksiya

Standart konstruktiv həllər

Texniki xüsusiyyətlər

Məhsulun istismar şərtləri

Qablaşdırma

Parametr

Göstərici

Açılış hündürlüyü, mm

2000-dən 6300-ə qədər

Ovuğun eni, mm

2000-dən 11800-ə qədər

Lintel, mm

650-dən

Pariet, mm

500-dən

Kətanın maksimum sahəsi, m2

50-yə qədər

Üzük kilidi RN30, RN40, RN55
SR425 konsol, SR650
BS30, BS40, BS55 rulman kaliperi
Kapsul tənzimlənən KPU10230, KPU159, KPU273-55
RV102 şaft, RV159m, RV273m-55
Kaplamalı tənzimlənən kapsul KPU10230S. KPU159S, KPU273S-55
SR200 sürücü montaj braketi
RG95S bələdçi profili
PB14 fiş
Yan kilid SLE117
Profil (kətan) RHS117, RHS117P
Profil son RA120E
Val sürücüsü
Möhür aşağı UP4, UP6
Yan möhür UP5

RHS117 möhkəm profil kətan polad rulon qapısı

RHS117P Delikli profil bıçağı ilə polad rulon qapısı

Bərk və perforasiya edilmiş profildən birləşdirilmiş kətan ilə polad rulon qapısı

Parametr	Mənası	Qeyd
	Profil polad bərk RHS117	Polad profildən hazırlanmış sənaye rulon qapısı, toplu ilə idarə olunur
Material	Qalınlığı 0,9 mm olan sinklənmiş polad	Dizayn oğurluq müqavimət sinfi P4-P5-ə malikdir Yanğın təhlükəsizliyi K0
Profil çəkisi, kq / (p / m)	1,36
Profil çəkisi, kq / m2	11,61
Kətanın hündürlüyünün 1 m başına lamellərin sayı, ədəd.	8,54
Kətanın maksimum eni, m	11,8
Kətanın maksimum sahəsi, m2	50
	Profil polad perforasiya RHS117P	Polad profildən hazırlanmış sənaye rulon qapısı, toplu ilə idarə olunur
Material	Qalınlığı 0,9 mm olan sinklənmiş polad	Dizayn oğurluq müqavimət sinfi P4-P5-ə malikdir Yanğın təhlükəsizliyi K0
Profil çəkisi, kq / (p / m)	1,2
Profil çəkisi, kq / m2	10,25
Kətanın hündürlüyünün 1 m başına lamellərin sayı, ədəd.	8,54
Kətanın maksimum eni, m	11,8
Kətanın maksimum sahəsi, m2	50

Düzgün quraşdırılmış və işləyən rulon qapıları işin etibarlılığını və davamlılığını təmin edir. Rulon qapınızın ömrünü uzatmaq üçün bu təlimata əməl edin:

1. Məhsulun quraşdırılması ciddi şəkildə rulon Qapılarının quraşdırılması təlimatlarına və doorhan şirkətinin texniki sənədlərinə uyğun aparılmalıdır.

2. Yuvarlanan qapılar sarsılmadan və sarsılmadan rəvan açılmalıdır.

3. Strukturları qaldırmaq və endirmək üçün yalnız bu məqsədlər üçün nəzərdə tutulmuş idarəetmədən istifadə etmək lazımdır.

4. Xüsusilə böyük strukturlar üçün rulon qapı yarpağının qismən qaldırılması və ya endirilməsi tövsiyə edilmir.

5. Dizaynda mexaniki bir kilid istifadə edildiyi təqdirdə, kilid bağlandıqda kətanı qaldırmaq qadağandır.

6. Avtomatik Bir sürücü istifadə edərkən sürücüyə daxil olan təlimatları rəhbər tutmalısınız.

7. Uşaqları rulon qapı idarəetmə cihazlarından (düymələr, pultlar) uzaq tutun.

8. İnsanların və heyvanların açıldığı və ya bağlandığı zaman rulon qapısında olmadığından əmin olun.

9. İş zamanı strukturun altında olmaq qəti qadağandır, çünki bu yaralanmalara səbəb ola bilər.

10. Yuvarlanan qapıları zərbələrə məruz qoymayın və ya sərbəst açılmasına və bağlanmasına mane olmayın.

11. Yuvarlanan qapı yarpağının hərəkəti zamanı açılışda xarici əşyaların olmadığından əmin olun, çünki bu quruluşa zərər verə bilər.

12. Əlavə avadanlıq və ya aksesuarların quraşdırılması, həmçinin istehsalçı ilə məsləhətləşmədən ayrı-ayrı hissələrin müstəqil dəyişdirilməsi və ya tənzimlənməsi qadağandır (sənədləşdirilmiş problemin aydın təsvirini daşıyan müraciəti nəzərdən keçirmək üçün məsləhətləşmə).

13. Qışda, rulon qapı quruluşunun hissələrinin buzlanması halında, kətanı qaldırmadan və endirmədən əvvəl, məhsulun alt çubuğunun döşəmə ilə qovşağının vəziyyətinə xüsusi diqqət yetirərək, buzdan və xarici əşyalardan tamamilə azad olana qədər əvvəlcə strukturun kətanını kontur boyunca vurmaq lazımdır (onlar da təmizlənməlidir).

14. Roll qapıları təyinatı üzrə istifadə edilmədikdə, istehsalçı onların bütövlüyü və düzgün işləməsi üçün məsuliyyət daşımır.

15. Rulon qapı və ya rulon qapı konstruksiyalarının diaqnostikası və təmiri yalnız ixtisaslı mütəxəssislər tərəfindən aparılmalıdır.

16. Roller panjurlarına ildə ən azı bir dəfə müntəzəm qulluq etmək lazımdır.

KÖPÜK QABLAŞDIRMA	Qablaşdırma Xüsusiyyətləri
	Bütün qapı avadanlığı qabarcıq qablaşdırılır və xüsusi taxta paletə yerləşdirilir
Uzunluq, mm	Komponent qapılarının uzunluğundan asılıdır

TAXTA QABLAŞDIRMA	Qablaşdırma Xüsusiyyətləri
Təsvir	Köpük sarğı, taxta palet, taxta bloklar, kontrplak
Hündürlük, mm	650
En, mm	680
Uzunluq, mm	Komponent qapılarının uzunluğundan asılıdır

Əlavə qeydlər Çap

Xüsusilə bu qapılar üçün doorhan konserni P4-P5, K0 Yanğın təhlükəsizliyi dərəcəsi ilə artan sərtliyə qarşı vandal polad profil hazırladı.

Quraşdırma

Quraşdırılma üsulları

Tikinti obyektinin hazırlanması

Yerüstü quraşdırma üçün açılışın zəhmətli hazırlanması tələb olunmur, yalnız lazımi ölçülər (500 mm-dən) və lintellər (650 mm-dən). Rulo qapılarının yerüstü quraşdırılması növü ilə, bir roller bıçağı olan bir mil və bir mil eletrop sürücüsü olan bir konsol açılışın üstünə, bələdçi profilləri isə hər iki tərəfə quraşdırılmışdır. Eyni zamanda, qapalı rulon qapıları açılışı tamamilə bağlayır və divarların səthi ilə demək olar ki, bərabərdir.

Yerüstü quraşdırma üçün ölçmə parametrləri:
H-Açılış hündürlüyü (max), mm;
B-açılış eni (max), mm;
h-lintel hündürlüyü (mın), mm; b1 Və b2 — sağ və sol yan məsafələr (mın), mm.
Ölçmələri aparmaq üçün bir lent ölçüsü və tikinti səviyyəsi və ya eletron ölçmə cihazlarından istifadə etmək lazımdır. Hər bir parametrin ən azı üç nöqtədə ölçülməsi tövsiyə olunur.
Hazırlanmış açılışlar aşağıdakı tələblərə cavab verməlidir: açılışlar düzbucaqlı bir forma sahib olmalıdır; açılış təyyarələrinin səthi hamar və hamar olmalıdır, gips harçının axını və çatlar olmadan; divar monolit olmalıdır, boşluqlar olmadan (beton, metal, bərk kərpic); kərpic içi boşdursa, açılışı metal bir künclə bağlamaq tövsiyə olunur; strukturların qovşağında divarların daxili və xarici təyyarələri düz olmalıdır, çıxıntılar və çökəkliklər olmadan; İş səthlərinin şaquli və üfüqi sapmaları metrə 1,5 mm — dən çox olmamalıdır, lakin 5 mm-dən çox olmamalıdır, diaqonallardakı fərq 5 mm-dən çox olmamalıdır.

Sənədlər

Təlimatlar

Pasport və sertifikatlar

Çertyojlar

Val sürücüsü ilə yuvarlanan qapıların quraşdırılması üçün təlimatlar

PDF

Polad profillərin oğurluq müqaviməti

PDF

Pasport "Polad rulon qapısı"

PDF

Montaj rəsm. Toplu sürücülü yuvarlanan qapılar

PDF

DWG

Zəmanət öhdəlikləri Çap

Alıcıya DoorHan konserninin istehsal etdiyi rulon qapılarının bu məhsulun alınmasından iki il müddətinə zəmanət verilir.

Yeniliklər

Bütün rulon qapıları fərdi taxta qutuya yığılır.
