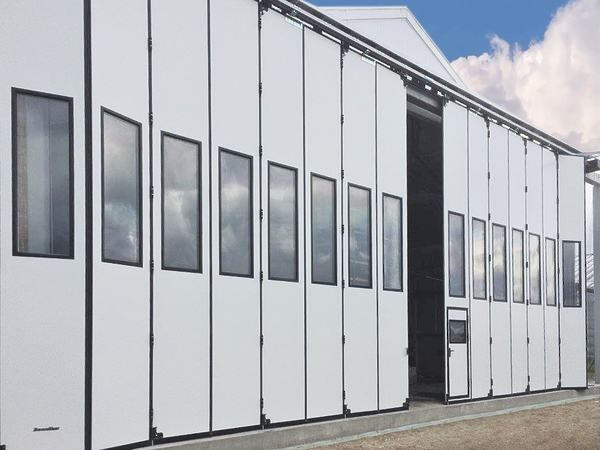

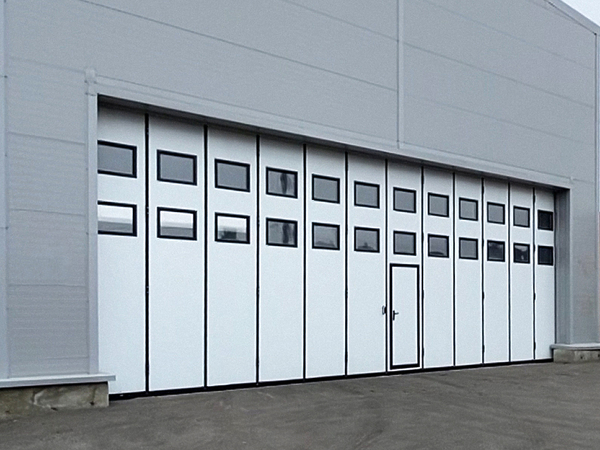

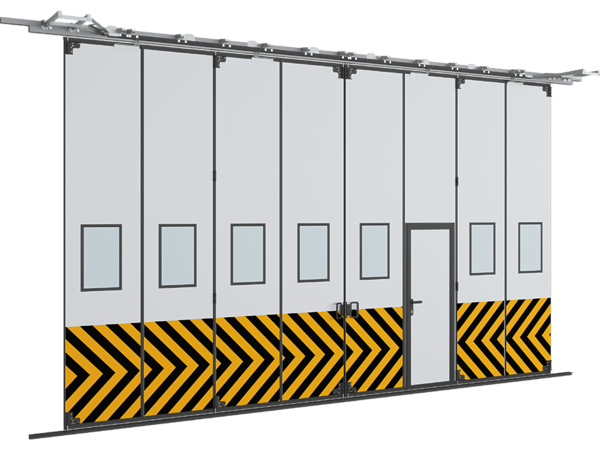

IFG-LG seriyalı qatlanan sənaye qapıları

Qapıların quraşdırılması sənayə ölçüləri böyük olan (eni 30 000 mm, uzunluğu 10 000 mm) sənaye tipli qapalı məkanlarda boşluqları bağlamaq üçün nəzərdə tutulmuşdur: anbar və qaraj komplekslərində, avtonəqliyyat depolarında, uçan cihaz anqarlarında, avtosalonlarda və s.

Tətbiq sahəsi:

Alt apıcı ilə qatlanan qapılar böyük avadanlıqların, böyük və kiçik təyyarə anqarlarının saxlanması və onlara xidmət göstərilməsi üçün anqarların oyuqlarını örtmək üçün ideal həlldir.

GERI ZƏNG

Üstünlüklər

İstilik qənaət edən sendviç panellər və xüsusi möhürlər sistemi açılışın maksimum möhürlənməsini təmin edir.

Qapıların quraşdırılması həm binanın içərisində, həm də xaricində mümkündür, bu da içəridə boş yerə əhəmiyyətli dərəcədə qənaət etməyə imkan verir.

Alt aparıcının olması yüksək külək yükü olan obyektlərə qapılar quraşdırmaq və böyük oyuqları örtmək imkanı verir.

İki val dayağı ilə təchiz olunmuş qapı menteşələri darvazanın düzgün işləməsini və etibarlı işləməsini təmin edir.

İstilik qənaət edən sendviç panellər və xüsusi möhürlər sistemi açılışın maksimum möhürlənməsini təmin edir.

Qapıların quraşdırılması həm binanın içərisində, həm də xaricində mümkündür, bu da içəridə boş yerə əhəmiyyətli dərəcədə qənaət etməyə imkan verir.

Alt aparıcının olması yüksək külək yükü olan obyektlərə qapılar quraşdırmaq və böyük oyuqları örtmək imkanı verir.

İki val dayağı ilə təchiz olunmuş qapı menteşələri darvazanın düzgün işləməsini və etibarlı işləməsini təmin edir.

Dizayn

Sendvİç panel səthi

Rəngləri

Hamar

RAL 9003 ((ağ, standart)

RAL 8014 (qəhvəyi)

RAL 5005 (göy)

RAL 6005 (yaşıl)

RAL 3005 (tünd qırmızı)

RAL 9006 (gümüşü)

RAL 1014 (bej)

RAL 7004 (boz)

RAL xəritəsinə əsasən qeyri-standart rəng

Avadanlıq

Baza dəsti

Əlavə dəst

Polad sendviç panellərdən, menteşələrdən, rulonlardan və rezin möhürlərdən yığılmış kətan.

Kompakt panel yığını yaratmaq üçün əyilmə sistemləri ilə üst bələdçi.

Qapı yarpağının hərəkət etdirilməsi və külək yükünə müqavimət göstərmək üçün alt bələdçi.

Darvazanın əl ilə rahat açılması və bağlanması üçün tutacaq.

Qapalı vəziyyətdə qapıları bərkitmək üçün sürgü boltlar.

Açılışı bağlamaq üçün qapı yarpağının altındakı möhürü fırçalayın.

3 mm qalınlığında şəffaf polikarbonatla doldurulmuş alüminium çərçivədə pəncərə. Standart çərçivə rəngi RAL 9005-dir (qara).

Alüminium çərçivədə qapaq. Standart çərçivə rəngi RAL 9005-dir (qara).

Havalandırma barmaqlığı. Standart rəng RAL 9003 (ağ).

Aşağı istiqamətləndirici istilik kabeli.

Texniki təsvir

Ölçü cədvəli

Açılış ölçüsü

Konstruksiya

Standart konstruktiv həllər

Texniki xüsusiyyətlər

Məhsulun istismar şərtləri

Qablaşdırma

Parametr

Göstərici

Ovuğun eni, mm

3 400–30 000

Açılış hündürlüyü, mm

2 000–10 000

Lintel, mm

350-dən

Pariet, mm

120-dən (açılış nümunəsindən asılı olaraq)

Dartıcı ilə motorun bərkidilmə kronşteyni
Divara bərkidilmə kronşteyni
Dioqanal asqılı yayınma sistermi
Yuxarı aparıcılı diyircək
Daşıyıcı polad asqı
Tənzimləyən diyircək dəstəyi
Diyircək dəstəyini bərkidən kronşteyn
İlmə
Qapı lövhəsinin zəncirə bərkidilməsi üçün kronşteyn
Rezin möhürlənmiş sonlandırıcı
Tikanlı rezin möhür
Aşağı yönləndirici profil
Aşağı diyircək
Fırça möhür
Dəmir qələm
Şəaquli rigel sürgü

Açılış sxemi 0+4

Simvol, parametrin adı	Hesablama formulu
H, mm Açılış hündürlüyü	2000-dən 10000-dək
B, mm Açılış eni	3400-dən 4200-dək
h, mm Lintel hündürlüyü	350-dən az olmayaraq
b1, mm Sol divar	120
b2, mm Sağ divar	984 (motorsuz) 1 434 (motorla)

Açılış sxemi 4+0

Simvol, parametrin adı	Hesablama formulu
H, mm Açılış hündürlüyü	2000-dən 10000-dək
B, mm Açılış eni	3400-dən 4200-dək
h, mm Lintel hündürlüyü	350-dən az olmamaqla
b1, mm Sol divar	984 (motorsuz), 1 434 (motorla)
b2, mm Sağ divar	120

Açılış sxemi 0+5

Simvol, parametrin adı	Hesablama formulu
H, mm Açılış hündürlüyü	2000-dən 10000-dək
B, mm Açılış eni	4200-dən 5300-dək
h, mm Lintel hündürlüyü	350-dən az olmamalı
b1, mm Sol divar	120
b2, mm Sağ divar	984

Açılış sxemi 5+0

Simvol, parametrin adı	Hesablama formulu
H, mm Açılış hündürlüyü	2000-dən 10000-dək
B, mm Açılış eni	4200-dın 5300-dək
h, mm Lintel hündürlüyü	350-dən az olmamaqla
b1, mm Sol divar	984
b2, mm Sağ divar	120

Açılış sxemi 0 +6

Simvol, parametrin adı	Hesablama formulu
H, mm Açılış hündürlüyü	2000-dən 10000-dək
B, mm Açılış eni	5000-dən 6400-dək
h, mm Lintel hündürlüyü	350-dən az olmamaqla
b1, mm Sol divar	120
b2, mm Sağ divar	984 (motorsuz), 1 434 (motorla)

Açılış sxemi 6+0

Simvol, parametrin adı	Hesablama formulu
H, mm Açılış hündürlüyü	2000-dən 10000-dək
B, mm Açılış eni	5000-dən 6400-dək
h, mm Lintel hündürlüyü	350-dən az olmamaqla
b1, mm Sol divar	984 (motorsuz), 1 434 (Motorla)
b2, mm Sağ divar	120

Açılış sxemi 0+8

Simvol, parametrin adı	Hesablama formulu
H, mm Açılış hündürlüyü	2000-dən 10000-dək
B, mm Açılış eni	6700-dən 8500-dək
h, mm Lintel hündürlüyü	350-dən başlayaraq
b1, mm Sol divar	120
b2, mm Sağ divar	1 094 (motorsuz), 1 544 (motorlu)

Açılış sxemi 8+0

Simvol, parametrin adı	Hesablama formulu
H, mm Açılış hündürlüyü	2000-dən 10000-dək
B, mm Açılış eni	6700-dən 8500-dək
h, mm Lintel hündürlüyü	350-dən başlayaraq
b1, mm Sol divar	1 094 (motorsuz), 1 544 (motorlu)
b2, mm Sağ divar	120

Açılış sxemi 4+4

Simvol, parametrin adı	Hesablama formulu
H, mm Açılış hündürlüyü	2000-dən 10000-dək
B, mm Açılış eni	6800-dən 8600-dək
h, mm Lintel hündürlüyü	350-dən başlayaraq
b1, mm Sol divar	984 (motorsuz), 1 434 (motorlu)
b2, mm Sağ divar	984 (motorsuz), 1 434 (motorlu)

Açılış sxemi 0+10

Simvol, parametrin adı	Hesablama formulu
H, mm Açılış hündürlüyü	2000-dən 10000-dək
B, mm Açılış eni	8400-dən 10700-dək
h, mm Lintel hündürlüyü	350-dən başlayaraq
b1, mm Sol divar	120
b2, mm Sağ divar	1 314 (motorsuz), 1 764 (motorlu)

Açılış sxemi 10 + 0

Simvol, parametrin adı	Hesablama formulu
H, mm Açılış hündürlüyü	2000-dən 10000-dək
B, mm Açılış eni	8400-dən 10700-dək
h, mm Lintel hündürlüyü	350-dən başlayaraq
b1, mm Sol divar	1 314 (motorsuz), 1 764 (motorlu)
b2, mm Sağ divar	120

Açılış sxemi 5 + 5

Simvol, parametrin adı	Hesablama formulu
H, mm Açılış hündürlüyü	2000-dən 10000-dək
B, mm Açılış eni	8400-dən 10700-dək
h, mm Lintel hündürlüyü	350-dən başlayaraq
b1, mm Sol divar	984
b2, mm Sağ divar	984

Açılış sxemi 0 + 12

Simvol, parametrin	Hesablama formulu
H, mm Açılış hündürlüyü	2000-dən 10000-dək
B, mm Açılış eni	10100-dən 12900-dək
h, mm Lintel hündürlüyü	350-dən başlayaraq
b1, mm Sol divar	120
b2, mm Sağ divar	1 534 (motorsuz), 1 984 (motorlu)

Açılış sxemi 12 + 0

Simvol, parametrin adı	Hesablama formulu
H, mm Açılış hündürlüyü	2000-dən 10000-dək
B, mm Açılış eni	10100-dən 12900-dək
h, mm Lintel hündürlüyü	350-dən başlayaraq
b1, mm Sol divar	1 534 (motorsuz), 1 984 (motorlu)
b2, mm Sağ divar	120

Açılış sxemi 6 + 6

Simvol, parametrin adı	Hesablama formulu
H, mm Açılış hündürlüyü	2000-dən 10000-dək
B, mm Açılış eni	10100-dən 12900-dək
h, mm Lintel hündürlüyü	350-dən başlayaraq
b1, mm Sol divar	984 (motorsuz), 1 434 (motorlu)
b2, mm Sağ divar	984 (motorsuz), 1 434 (motorlu)

Açılış sxemi 0 + 14

Simvol, parametrin adı	Hesablama formulu
H, mm Açılış hündürlüyü	2000-dən 10000-dək
B, mm Açılış eni	11700-dən 15000-dək
h, mm Lintel hündürlüyü	350-dən başlayaraq
b1, mm Sol divar	120
b2, mm Sağ divar	1 754 (motorsuz), 2 204 (motorlu)

Açılış sxemi 14 + 0

Simvol, parametrin adı	Hesablama formulu
H, mm Açılış hündürlüyü	2000-dən 10000-dək
B, mm Açılış eni	11700-dən 15000-dək
h, mm Lintel hündürlüyü	350-dən başlayaraq
b1, mm Sol divar	1 754 (motorsuz), 2 204 (motorlu)
b2, mm Sağ divar	120

Açılış sxemi 8 + 8

Simvol, parametrin adı	Hesablama formulu
H, mm Açılış hündürlüyü	2000-dən 10000-dək
B, mm Açılış eni	13500-dən 17200-dək
h, mm Lintel hündürlüyü	350-dən başlayaraq
b1, mm Sol divar	1 094 (motorsuz), 1 544 (motorlu)
b2, mm Sağ divar	1 094 (motorsuz), 1 544 (motorlu)

Açılış sxemi 10 + 10

Simvol, parametrin adı	Hesablama formulu
H, mm Açılış hündürlüyü	2000-dən 10000-dək
B, mm Açılış eni	16800-dən 21500-dək
h, mm Lintel hündürlüyü	350-dən başlayaraq
b1, mm Sol divar	1 314 (motorsuz), 1 764 (motorlu)
b2, mm Sağ divar	1 314 (motorsuz), 1 764 (motorlu)

Açılış sxemi 12 + 12

Simvol, parametrin adı	Hesablama formulu
H, mm Açılış hündürlüyü	2000-dən 10000-dək
B, mm Açılış eni	20200-dən 25900-dək
h, mm Lintel hündürlüyü	350-dən başlayaraq
b1, mm Sol divar	1 534 (motorsuz), 1 984 (motorlu)
b2, mm Sağ divar	1 534 (motorsuz), 1 984 (motorlu)

Açılış sxemi 14 + 14

Simvol, parametrin adı	Hesablama formulu
H, mm Açılış hündürlüyü	2000-dən 10000-dək
B, mm Açılış eni	23600-dən 30000-dək
h, mm Lintel hündürlüyü	350-dən başlayaraq
b1, mm Sol divar	1 754 (motorsuz), 2 204 (motorlu)
b2, mm Sağ divar	1 754 (motorsuz), 2 204 (motorlu)

Parametr	Mənası	Qeyd
GOST 26602.2-99 uyğun olaraq hava keçirməzliyi, pa	50
Suya davamlılıq GOST 26602. 2-99, pa	50
Külək yükünə müqavimət, Pa, GOST 26602.5-2001 uyğun olaraq sinif	480 (Q sinfi)
Azaldılmış istilik ötürmə müqaviməti, m²*°С/Vt	0,65	qalınlığı 55 mm olan sendviç panel ilə
Etibarlılıq, açılış və bağlanma dövrlərinin sayı, az deyil	20 000	istehsalçının hər hansı bir hissənin dəyişdirilməsinə ehtiyac olmadığına zəmanət verdiyi minimum dövr sayı
Qapı yarpağının çəkisi, kq/m²	25	qalınlığı 55 mm olan sendviç panel ilə
Uyğun olaraq alovlanma qrupu GOST 30244-94	G2 (orta dərəcədə alovlanır)	qalınlığı 55 mm olan sendviç panel ilə
GOST 30402-96 uyğun olaraq alovlanma qrupu	B2 (orta dərəcədə alovlanır)	qalınlığı 55 mm olan sendviç panel ilə

1.Alt relsli qatlanan qapıların etibarlı və problemsiz işləməsini təmin etmək üçün onların mütəmadi olaraq yoxlanılması və saxlanması tövsiyə olunur.

2. Darvazanın əl ilə açılması və bağlanması yalnız tutacaqdan istifadə etməklə həyata keçirilməlidir.

3.Darvazanı zərbələrə məruz qoymayın və ya onun sərbəst açılıb bağlanmasına mane olmayın.

4. Bələdçi və rulonların çirklənməsinə icazə verməyin.

5. Zədələnməmək üçün qapı açılıb bağlanarkən açılışda dayanmaq qadağandır.

6. Darvazanı açıb bağlayarkən açılışda heç bir yad obyektin olmadığından əmin olun.

TAXTA QABLAŞDIRMA	Qablaşdırma Xüsusiyyətləri
Tərkibi	köpük qabığı, polistirol köpük, taxta palet, taxta bloklar
Uzunluq, mm	qablaşdırma uzunluğu sendviç panellərin uzunluğundan asılıdır
En, mm	qablaşdırma eni sendviç panellərin eninə + 150 mm-ə bərabərdir
Hündürlük, mm	Qablaşdırmanın hündürlüyü sendviç panellərin sayından asılıdır

Əlavə qeydlər Çap

DoorHan konserni darvazaları ən azı 2 m çəngəl ilə hidravlik kran və ya forkliftdən istifadə edərək yük maşınlarına yükləyir.Alıcı və ya quraşdırıcı qablaşdırılmış darvazaların daşınması üçün eyni avadanlığı təmin etməlidir. Fiş, istehsalçı tərəfindən verilən taxta paletin altına oturmalı və digər tərəfdən çıxmalıdır. Bir kran və ya yük qaldıran digər vasitələrdən istifadə edərkən, müvafiq qaldırma qabiliyyəti olan sapanlardan istifadə etmək tövsiyə olunur.

Quraşdırma

Quraşdırılma üsulları

Tikinti obyektinin hazırlanması

Yalnız oyuğun xüsusiyyətləri imkan verdiyi zaman, divarın içərisinə quraşdırma tövsiyə olunur. Eyni zamanda, sürücü mexanizmi və bələdçilər tamamilə qorunur və icazəsiz şəxslər üçün əlçatmazdır.

Divarın kənarında quraşdırma, binanın içərisindəki şərtlər xaricdən daha ağır olduqda və ya binanın içərisində boş yer çatışmazlığı olduqda uyğundur.

Bütün ölçülər qapalı şəraitdə aparılır. Qeyri-dəqiqliklərin qarşısını almaq üçün hər bir ölçünün uzunluğu ən azı üç fərqli nöqtədə istehsal etmək lazımdır.
H —Oyuğun hündürlüyü (oyuğun döşəmədən tavana qədər olan məsafəsi)
B — Oyuğun eni (oyuğun sağ kənardan sol kənara qədər olan məsafəsi)
h1 — İlk maneə (oyğun tavanından maneəyə qədər olan məsafəsi)
b1/b2 — sol/sağ yan məsafə (açılışın müvafiq kənarından maneəyə qədər olan məsafə).
H və B ölçüldükdə (açılışın hündürlüyü və eni) ən böyük dəyər son ölçü kimi qəbul edilir; h1, b1, b2 ölçərkən ən kiçik.

Sənədlər

Təlimatlar

Pasport və sertifikatlar

Çertyojlar

Alt aparıcı ilə olan qatlanan qapılar üçün quraşdırma təlimatları

PDF

Xidmət kitabçası "Aşağı bələdçi ilə qatlanan qapılar"

PDF

Limit açarları və əlavə avtomatlaşdırma elementləri üçün əlaqə diaqramı

PDF

Məlumat vərəqi "Alt bələdçi ilə sənaye qatlanan qapılar"

PDF

Sertifikat “Bina və tikililər üçün qapılar. Serial buraxılış"

PDF

"Bina və tikililər üçün "DoorHan" tipli metal qapılar üçün məhsul komponentləri" sertifikatı

PDF

Alt bələdçi ilə sənaye qatlanan qapılar. Açılış sxemi 0+6

PDF

DWG

Alt bələdçi ilə sənaye qatlanan qapılar. Açılış sxemi 10+0

PDF

DWG

Alt bələdçi ilə sənaye qatlanan qapılar. Açılış sxemi 10+10

PDF

DWG

Alt bələdçi ilə sənaye qatlanan qapılar. Açılış sxemi 12+12

PDF

DWG

Alt bələdçi ilə sənaye qatlanan qapılar. Açılış sxemi 14+14

PDF

DWG

Alt bələdçi ilə sənaye qatlanan qapılar. Açılış sxemi 4+4

PDF

DWG

Alt bələdçi ilə sənaye qatlanan qapılar. Açılış sxemi 5+5

PDF

DWG

Alt bələdçi ilə sənaye qatlanan qapılar. Açılış sxemi 6+0

PDF

DWG

Alt bələdçi ilə sənaye qatlanan qapılar. Açılış sxemi 6+6

PDF

DWG

Alt bələdçi ilə sənaye qatlanan qapılar. Açılış sxemi 8 + 0

PDF

DWG

Alt bələdçi ilə sənaye qatlanan qapılar. Açılış sxemi 8 + 8

PDF

DWG

SHAFT-120 motorlarının quraşdırılmaa sxemi

PDF

Zəmanət öhdəlikləri Çap

Alıcıya DoorHan konserni tərəfindən istehsal edilmiş alt bələdçi ilə sənaye qatlanan darvazalar üçün alış tarixindən etibarən pərakəndə satıcılar üçün 1 il, dilerlər üçün isə 2 il müddətinə performans zəmanəti verilir.

Yeniliklər

Etibarlı alt bələdçi qapının yüksək külək müqavimətini və qapı yarpağının hamar hərəkətini təmin edir.

Sürücü montaj braketi zəncir gərginliyini tənzimləməyə imkan verir

Yüksək keyfiyyətli poladdan hazırlanmış roller dəstəyi aşınmaya daha az həssasdır, bu da qapının etibarlılığını artırır.

Gücləndirilmiş şüa montaj braketi ağır yüklərə tab gətirə bilər.
