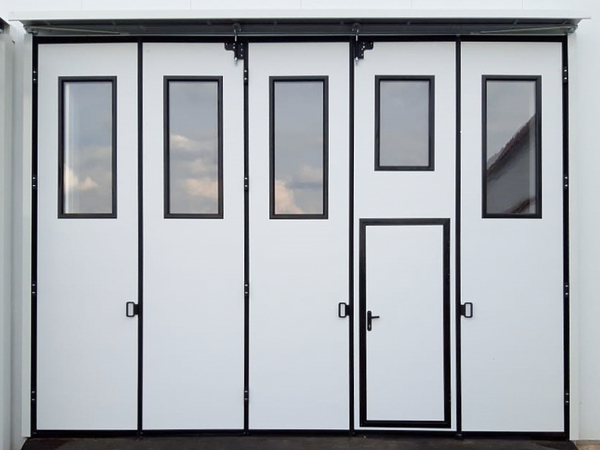

IFG seriyalı qatlanan sənaye tipli darvaza

Qapılar sənaye təyinatlı obyektlərdə böyük ölçülü boşluqları (eni 8 200 mm-ə qədər, hündürlüyü 6 000 mm-ə qədər) bağlamaq üçün nəzərdə tutulmuşdur: anbar və qaraj komplekslərində, avtomaşın depolarında, uçuş aparatları üçün hangarlarda, avtosalonlarda və s. İstifadə sahəsi: Aşağı istiqamətləndiricisiz qatlanan qapılar böyük ölçülü texnika üçün qarajların və saxlama bokslarının açılışlarını bağlamaq üçün istifadə olunur. Aşağı istiqamətləndiricisiz qatlanan qapılar döşəmənin səviyyəsinə yüksək tələblər qoyulan yerlərdə, məsələn, dəmir yolu depolarında, ellinqlərdə açılışları bağlamaq üçün istifadə olunur.

Tətbiq sahəsi:

Qarajlardakı açılışları və böyük avadanlıqların saxlama qutularını örtmək üçün alt bələdçisiz qatlanan darvazalar istifadə olunur.
Döşəmə səviyyəsində, məsələn, dəmir yolu anbarlarında, qayıq evlərində artan tələblərin qoyulduğu açılışları örtmək üçün alt bələdçisi olmayan qatlanan qapılar istifadə olunur.

GERI ZƏNG

Üstünlüklər

90° əyilmə sistemi divar sahəsində kompakt panel yığını yaratmağa imkan verir.

55 mm qalınlığında istilik qənaət edən sendviç panellər və xüsusi möhürlər sistemi açılışın maksimum sızdırmazlığını təmin edir.

Qapı dizaynında qapı yarpağı balanslaşdırma mexanizminin olmaması quraşdırmanın asanlığını və rahatlığını təmin edir, həmçinin xidmət müddətini azaldır.

Qapı yarpağına daha yaxın, pəncərələr və havalandırma barmaqlığı olan bir darvaza quraşdırıla bilər ki, bu da darvazadan istifadəni daha rahat edir.

90° əyilmə sistemi divar sahəsində kompakt panel yığını yaratmağa imkan verir.

55 mm qalınlığında istilik qənaət edən sendviç panellər və xüsusi möhürlər sistemi açılışın maksimum sızdırmazlığını təmin edir.

Qapı dizaynında qapı yarpağı balanslaşdırma mexanizminin olmaması quraşdırmanın asanlığını və rahatlığını təmin edir, həmçinin xidmət müddətini azaldır.

Qapı yarpağına daha yaxın, pəncərələr və havalandırma barmaqlığı olan bir darvaza quraşdırıla bilər ki, bu da darvazadan istifadəni daha rahat edir.

Dizayn

Sandviç panel səthi

Rəng

Hamar

RAL 9003 (Ağ, standart)

RAL 8014 (qəhvəyi)

RAL 5005 (mavi)

RAL 6005 (yaşıl)

RAL 3005 (tünd qırmızı)

RAL 9006 (gümüşü)

RAL 1014 (bej)

RAL 7004 (boz)

RAL kartına uyğun olaraq qeyri-standart rəng

Avadanlıq

Baza dəsti

Əlavə dəst

Qapı yarpağı 55 mm qalınlığında sendviç panellərdən hazırlanır. Poliuretan köpüklə doldurulmuş panellər donmur və otaqda istilik itkisini minimuma endirir

Panel birləşmələrinin etibarlı möhürlənməsini təmin edən spike EPDM möhürü

Qapı yarpağının aşağıdan və yuxarıdan möhürlənməsi üçün fırça möhürü

Qapını qapalı vəziyyətdə düzəltmək üçün bolt

Qapının dayanıqlığını artırmaq üçün mərkəzi tutma

Kompakt panel yığını yaratmaq üçün əyilmə sistemləri ilə üst bələdçi

Rolları kətana və rulon dayaqlarına bərkitmək üçün kronşteynlər

3 mm qalınlığında şəffaf polikarbonatla doldurulmuş alüminium çərçivədə pəncərə. Standart çərçivə rəngi - RAL 9005 (tünd qara)

Alüminium çərçivədə olan qapı. Standart çərçivə rəngi - RAL 9005 (tünd qara)

Texniki təsvir

Ölçü cədvəli

Açılış ölçüsü

Konstruksiya

Standart konstruktiv həllər

Texniki xüsusiyyətlər

Məhsulun istismar şərtləri

Qablaşdırma

Parametr

Göstərici

Ovuğun eni, mm

1400-dən 8200-ə qədər

Açılış hündürlüyü, mm

2000-dən 6000-ə qədər

Lintel, mm

150-dən

Pariet, mm

201-dən (açılış nümunəsindən asılı olaraq)

Bükülmə sistemi
Polad roller dəstəyi
Darvazanın yarpağının bərkidilməsi postu
Tenon möhürü
Şaquli sürgü
Raf montaj braketi
Tutucu dəstək qolu

Açılış sxemi 2 + 0

Simvol, parametrin adı	Hesablama formulu
H, mm Açılış hündürlüyü	2000-dən 6000-ə qədər
B, mm Açılış eni	1400-dən 1900-ə qədər
h, mm Lintel hündürlüyü	150-dən az olmamalıdır
b1, mm Sol divar	411
b2, mm Sağ divar	201

Açılış sxemi 0 + 2

Simvol, parametrin adı	Hesablama formulu
H, mm Açılış hündürlüyü	2000-dən 6000-ə qədər
B, mm Açılış eni	1400-dən 1900-ə qədər
h, mm Lintel hündürlüyü	150-dən az olmamalıdır
b1, mm Sol divar	201
b2, mm Sağ divar	411

Açılış sxemi 1 + 1

Simvol, parametrin adı	Hesablama formulu
H, mm Açılış hündürlüyü	2000-dən 6000-ə qədər
B, mm Açılış eni	1500-dən 2000-ə qədər
h, mm Lintel hündürlüyü	150-dən az olmamalıdır
b1, mm Sol divar	306
b2, mm Sağ divar	306

Açılış sxemi 3 + 0

Simvol, parametrin adı	Hesablama formulu
H, mm Açılış hündürlüyü	2000-dən 6000-ə qədər
B, mm Açılış eni	2200-dən 2900-ə qədər
h, mm Lintel hündürlüyü	150-dən az olmamalıdır
b1, mm Sol divar	516
b2, mm Sağ divar	201

Açılış Sxemi 0+3

Simvol, parametrin adı	Hesablama formulu
H, mm Açılış hündürlüyü	2000-dən 6000-ə qədər
B, mm Açılış eni	2200-dən 2900-ə qədər
h, mm Lintel hündürlüyü	150-dən az olmamalıdır
b1, mm Sol divar	201
b2, mm Sağ divar	516

Açılış sxemi 1+2

Simvol, parametrin adı	Hesablama formulu
H, mm Açılış hündürlüyü	2000-dən 6000-ə qədər
B, mm Açılış eni	2150-dən 3000-ə qədər
h, mm Lintel hündürlüyü	150-dən az olmamalıdır
b1, mm Sol divar	306
b2, mm Sağ divar	411

Açılış sxemi 2+1

Simvol, parametrin adı	Hesablama formulu
H, mm Açılış hündürlüyü	2000-dən 6000-ə qədər
B, mm Açılış eni	2150-dən 3000-ə qədər
h, mm Lintel hündürlüyü	150-dən az olmamalıdır
b1, mm Sol divar	411
b2, mm Sağ divar	306

Açılış sxemi 4+0

Simvol, parametrin adı	Hesablama formulu
H, mm Açılış hündürlüyü	2000-dən 6000-ə qədər
B, mm Açılış eni	2900-dən 4000-ə qədər
h, mm Lintel hündürlüyü	150-dən az olmamalıdır
b1, mm Sol divar	621
b2, mm Sağ divar	201

Açılış sxemi 0+4

Simvol, parametrin adı	Hesablama formulu
H, mm Açılış hündürlüyü	2000-dən 6000-ə qədər
B, mm Açılış eni	2900-dən 4000-ə qədər
h, mm Lintel hündürlüyü	150-dən az olmamalıdır
b1, mm Sol divar	201
b2, mm Sağ divar	621

Açılış sxemi 2+2

Simvol, parametrin adı	Hesablama formulu
H, mm Açılış hündürlüyü	2000-dən 6000-ə qədər
B, mm Açılış eni	3000-dən 4000-ə qədər
h, mm Lintel hündürlüyü	150-dən az olmamalıdır
b1, mm Sol divar	411
b2, mm Sağ divar	411

Açılış sxemi 3+2

Simvol, parametrin adı	Hesablama formulu
H, mm Açılış hündürlüyü	2000-dən 6000-ə qədər
B, mm Açılış eni	3700-dən 5000-ə qədər
h, mm Lintel hündürlüyü	150-dən az olmamalıdır
b1, mm Sol divar	516
b2, mm Sağ divar	411

Açılış sxemi 2+3

Simvol, parametrin adı	Hesablama formulu
H, mm Açılış hündürlüyü	2000-dən 6000-ə qədər
B, mm Açılış eni	3700-dən 5000-ə qədər
h, mm Lintel hündürlüyü	150-dən az olmamalıdır
b1, mm Sol divar	411
b2, mm Sağ divar	516

Açılış sxemi 4+1

Simvol, parametrin	Hesablama formulu
H, mm Açılış hündürlüyü	2000-dən 6000-ə qədər
B, mm Açılış eni	3700-dən 5000-ə qədər
h, mm Lintel hündürlüyü	150-dən az olmamalıdır
b1, mm Sol divar	621
b2, mm Sağ divar	306

Açılış sxemi 1+4

Simvol, parametrin adı	Hesablama formulu
H, mm Açılış hündürlüyü	2000-dən 6000-ə qədər
B, mm Açılış eni	3700-dən 5000-ə qədər
h, mm Lintel hündürlüyü	150-dən az olmamalıdır
b1, mm Sol divar	306
b2, mm Sağ divar	621

Açılış sxemi 3 + 3

Simvol, parametrin adı	Hesablama formulu
H, mm Açılış hündürlüyü	2000-dən 6000-ə qədər
B, mm Açılış eni	4400-dən 6100-ə qədər
h, mm Lintel hündürlüyü	150-dən az olmamalıdır
b1, mm Sol divar	516
b2, mm Sağ divar	516

Açılış sxemi 4 + 2

Simvol, parametrin adı	Hesablama formulu
H, mm Açılış hündürlüyü	2000-dən 6000-ə qədər
B, mm Açılış eni	4400-dən 6100-ə qədər
h, mm Lintel hündürlüyü	150-dən az olmamalıdır
b1, mm Sol divar	621
b2, mm Sağ divar	411

Açılış sxemi 2+4

Simvol, parametrin adı	Hesablama formulu
H, mm Açılış hündürlüyü	2000-dən 6000-ə qədər
B, mm Açılış eni	4400-dən 6100-ə qədər
h, mm Lintel hündürlüyü	150-dən az olmamalıdır
b1, mm Sol divar	411
b2, mm Sağ divar	621

Açılış Sxemi 4+4

Simvol, parametrin adı	Hesablama formulu
H, mm Açılış hündürlüyü	2000-dən 6000-ə qədər
B, mm Açılış eni	6000-dən 8200-ə qədər
h, mm Lintel hündürlüyü	150-dən az olmamalıdır
b1, mm Sol divar	621
b2, mm Sağ divar	621

Parametr	Mənası	Qeyd
GOST 26602.2-99 uyğun olaraq hava keçirməzliyi, pa	50
Suya davamlılıq GOST 26602. 2-99, pa	50
Külək yükünə müqavimət, Pa, GOST 26602.5-2001 uyğun olaraq sinif	480 (G sinfi)
Azaldılmış istilik ötürmə müqaviməti, m²*°С/Vt	0,65
Etibarlılıq, açılış və bağlanma dövrlərinin sayı, az deyil	20 000	İstehsalçının heç bir hissənin dəyişdirilməsinə ehtiyac olmadığına zəmanət verdiyi minimum dövrlərin sayı
Qapı yarpağının çəkisi, kq/m²	25
Uyğun olaraq alovlanma qrupu GOST 30244-94	G2 (orta dərəcədə alovlanır)
GOST 30402-96 uyğun olaraq alovlanma qrupu	B2 (orta dərəcədə alovlanır)

1. Aşağı bələdçi olmadan sənaye tipli qatlanan darvazaların etibarlı və problemsiz işləməsini təmin etmək üçün onların müntəzəm olaraq yoxlanılması və saxlanması tövsiyə olunur.

2. Darvazanın əl ilə açılması və bağlanması yalnız tutacaqdan istifadə etməklə aparılmalıdır.

3. Darvazanı zərbələrə məruz qoymayın və ya onun sərbəst açılıb bağlanmasına mane olmayın.

4. Bələdçi və silindirlərin çirklənməsinin qarşısını alın.

5. Zədələnməmək üçün qapını açıb-bağlayarkən açılışda durmaq qadağandır.

6.Darvazanı açıb bağlayarkən açılışda heç bir yad obyektin olmadığından əmin olun.

TAXTA QABLAŞDIRMA	Qablaşdırma Xüsusiyyətləri
Tərkibi	Bubble filmi, polistirol köpük, taxta palet, taxta bloklar
Uzunluq, mm	Paketin uzunluğu sendviç panellərin uzunluğundan asılıdır
En, mm	Qablaşdırmanın eni sendviç panellərin eninə + 150 mm-ə bərabərdir
Hündürlük, mm	Sandviç panellərin sayından asılıdır

Əlavə qeydlər Çap

DoorHan konserni darvazalar ən azı 2 m çəngəl ilə hidravlik kran və ya forkliftdən istifadə edərək yük maşınlarına yükləyir.Alıcı və ya quraşdırıcı qablaşdırılmış darvazaların daşınması üçün eyni avadanlığı təmin etməlidir. Tıxac istehsalçı tərəfindən verilən taxta paletin altına oturmalı və digər tərəfdən çıxmalıdır. Bir kran və ya yük qaldıran digər vasitələrdən istifadə edərkən, müvafiq qaldırma qabiliyyəti olan sapanlardan istifadə etmək tövsiyə olunur.

Quraşdırma

Quraşdırılma üsulları

Tikinti obyektinin hazırlanması

Açılışın xüsusiyyətləri imkan verdikdə divarın içərisinə quraşdırma tövsiyə olunur. Eyni zamanda, sürücü mexanizmi və bələdçilər tamamilə qorunur və icazəsiz şəxslər üçün əlçatmazdır.

Divarın kənarında quraşdırma, binanın içərisindəki şərtlər xaricdən daha ağır olduqda və ya binanın içərisində boş yer çatışmazlığı olduqda uyğundur.

Bütün ölçülər qapalı məkanda aparılır. Qeyri-dəqiqliklərin qarşısını almaq üçün hər bir dəyər ən azı üç müxtəlif nöqtədə ölçülməlidir.
H - açılışın hündürlüyü (döşəmədən açılışın yuxarı hissəsinə qədər olan məsafə).
B - açılış eni (sol kənardan açılışın sağ kənarına qədər olan məsafə).
h1 - lintel (açılışın yuxarı hissəsindən maneəyə qədər olan məsafə).
b1/b2 — sol/sağ yan məsafə (açılışın müvafiq kənarından maneəyə qədər olan məsafə).
H və B ölçüldükdə (açılışın hündürlüyü və eni) ən böyük dəyər son ölçü kimi qəbul edilir; h1, b1, b2 ölçüldükdə ən kiçikdir.
