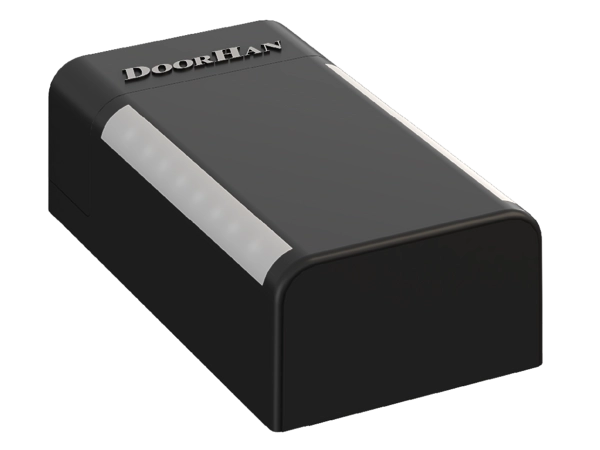

DoorHan seksional darvazalar üçün motorlar – etibarlı və güclü avtomatika

FAST-800PRO və SECTIONAL-1200PRO tavan tipli elektro-mexaniki sürücüləri, ev tipli sektsiyalı qapıların və kiçik sənaye sektsiyalı qapılarının avtomatlaşdırılması üçün nəzərdə tutulub. Bu sürücülər aşağı və standart qalxma növləri ilə, həmçinin sırasıyla 150 kq və 220 kq çəkiyə qədər olan qapı təbəqələri üçün uyğundur.

Tətbiq sahəsi:

Aşağı və standart qalxma növlərinə malik ev tipli sektsiyalı qapılar
Aşağı və standart qalxma növlərinə malik, aşağı intensivlikdə istifadə olunan sənaye sektsiyalı qapıları

GERI ZƏNG

Dizayn

Таблица

Şık korpus, daxili LED işıqlandırma lampaları ilə təchiz olunub

Rahat çıxarıla bilən terminal blokları

Avadanlıq

Baza dəsti

Əlavə dəst

Elektrik sürücüsü, idarəetmə pulti TRANSMITTER 4, əyilmiş çəkilər, quraşdırma braketi dəstləri

Təhlükəsizlik fotoelemanları PHOTOCELL-N, infraqırmızı ötürücü və qəbul edicidən ibarət.

Sim-siz təhlükəsizlik fotoelemanları, asimmetrik açılışlar üçün döner platanın mövcud olduğu PHOTOCELL-PRO, infraqırmızı ötürücü və qəbul edicidən ibarət.

WI-FI modulu, elektrik sürücülərinin sim-siz idarəedilməsi üçün (idarəetmə siqnalının verilməsi, NO)

GSM modulu, mobil telefondan siqnal qəbul edərək, elektrik sürücüsünü işə salmaq üçün idarəetmə komandalarını ötürür.

TRANSMITTER 2-PRO-BLACK pulti, iki avtomatik qurğunu uzaqdan idarə etmək üçün nəzərdə tutulub.

TRANSMITTER 4-PRO-BLACK pulti, dörd avtomatik qurğunu uzaqdan idarə etmək üçün nəzərdə tutulub.

TRANSMITTER 4 pulti, dörd avtomatik qurğunu uzaqdan idarə etmək üçün nəzərdə tutulub.

TRANSMITTER 5PRO-BLACK/15PRO-BLACK/15TIMER-PRO-BLACK pultları, 2021-ci ildən etibarən DoorHan tərəfindən istehsal edilmiş bütün növ avtomatika qurğularını uzaqdan idarə etmək üçün nəzərdə tutulub. Bu pultlar, sürücü radyo qəbul edicisində iki yaddaş hücrəsi tutar. Bu pultlar vasitəsilə eyni anda və ya ayrı-ayrı şəkildə beş/on beş cihazın idarə edilməsi mümkündür.

Sim-siz COMMAND-433 düyməsi, iki avtomatik qurğunu uzaqdan idarə etmək üçün nəzərdə tutulub. Pultu avtomobilin günəşlik qapağında və ya divarda quraşdırmaq üçün rahat braketi mövcuddur.

Qaytarma mexanizmi ilə düyməli açar SWITCH, sürücü idarəetmə blokuna idarəetmə komandası vermək üçün nəzərdə tutulub.

KEYPAD kodlu klaviatura, DoorHan inteqrasiya edilmiş və ya xarici qəbul edici ilə təchiz edilmiş qapı sürücüsünü uzaqdan idarə etmək üçün nəzərdə tutulub.

KEYSWITCH-N açar-düyməsi, açarın döndürülməsi ilə avtomatik sistemin idarəetmə blokuna idarəetmə komandası vermək üçün nəzərdə tutulub.

Antivandal kodlu klaviatura KEYCODE, avtomatik qurğunun idarə edilməsi üçün nəzərdə tutulub. Bu cihaz, xarici düymə paneli və ya prox-y картlarını oxuma cihazı kimi istifadə oluna bilər.

SK seriyasının zəncirli istiqamətləndiricisi.

DHRE-1 xarici radioreceptoru, DoorHan pulti ilə digər istehsalçıların avtomatik sistemlərini idarə etmək üçün nəzərdə tutulub.

DH-SENSOR-KIT pnevmatik təhlükəsizlik kənarı, sektsiyalı avtomatik qapıların istifadəsi zamanı təhlükəsizliyin təmin edilməsi üçün nəzərdə tutulub.

LOCK xarici ayırıcı, elektrik enerjisinin kəsilməsi halında qapıların açılması üçün nəzərdə tutulub. Bu cihaz, daxil olan digər əlavə giriş və ya zəruri olan qapı yoxdur olduqda əvəzolunmazdır.

LOCK-N xarici ayırıcı, elektrik enerjisinin kəsilməsi halında qapıların açılması üçün nəzərdə tutulub. Bu cihaz, daxil olan digər əlavə giriş və ya qapı olmadığı halda əvəzolunmazdır.

LOCK-MINI xarici ayırıcı, elektrik enerjisinin kəsilməsi halında qapıların açılması üçün nəzərdə tutulub. Bu cihaz, daxil olan əlavə giriş və ya zəruri olan qapı olmadığı halda əvəzolunmazdır.

Texniki təsvir

Konstruksiya

Texniki xüsusiyyətlər

Məhsulun istismar şərtləri

Qablaşdırma

Parametr	Mənası	Qeyd
Qapı örtüyü çəkisi, kq	150/220
Təchizat gərginliyi,V	220–240
Maksimum güc, N	800/1200
Mühərrik, V	24 DС
İş temperaturu aralığı, °C	-20...+55
Qapının açılma sürəti, m/dəq	6–9/6
IP mühafizə sinifi	IP20
İstifadə intensivliyi, %	50 %	20 °C temperaturunda

1. Sürücünün quraşdırılmasından əvvəl qapıların balanslaşdırıldığından və hamar işlədiyindən əmin olmaq lazımdır.

2. İstismar yeri, sürücünün texniki xüsusiyyətlərinə uyğun gələn iqlim şəraitinə sahib olmalıdır.

3. Avadanlığı tez alovlanan maddələr və ya təhlükəli mühitlərin olduğu məkanlarda quraşdırmaq olmaz.

4. Maksimum güc 20 kq-dan çox olmamalıdır.

5. Sürücünün nasazlıqlarının qarşısını almaq üçün yalnız DoorHan şirkətinin aksesuarlarından istifadə tövsiyə olunur.

6. Elektromotoru ayırılmış vəziyyətdə tərk etməmək lazımdır.

7. Təmir və ya tənzimləmə tələb edildikdə, sürücünü istifadə etməmək lazımdır.

8. Elektrik sürücüsünü işə salmazdan əvvəl, onun işləmə zonasındakı xarici əşyaların olmadığından əmin olmaq lazımdır.

9. Yalnız qapılar dayandıqda və sürücü söndürüldükdə keçid və gedişə icazə verilir.

10. Uşaqlara sürücünü və əlavə avadanlıqları istifadə etməyə icazə vermək olmaz.

11. Avtomatik hissəyə dəyişikliklər etməmək lazımdır.

QUTUDA QABLAŞDIRMA	Qablaşdırma Xüsusiyyətləri
Tərkibi	Plyonka, penoplast, karton qutu
Uzunluq, mm	493
En, mm	245
Hündürlük, mm	175

Əlavə qeydlər Çap

Sürücü ilə birlikdə dördkanallı pult təqdim olunur, bu da sürücünü uzaqdan idarə etməyə imkan verir.

Daxili LED işıqlandırma lampaları, məkana daxil olarkən təhlükəsizliyi təmin edir.

Daxili qəbuledici 60-a qədər uzaqdan idarəetmə pultunu yadda saxlamağa imkan verir.

Ehtiyat enerji batareyasının qoşulması imkanı, elektrik enerjisi olmadıqda belə qapıların açılıb-bağlanmasını təmin edir.

Sənədlər

Təlimatlar

Pasport və sertifikatlar

SECTIONAL-1200PRO/FAST-800PRO sürücüsünün quraşdırma və istismar təlimatı

PDF

Avtomatikanın quraşdırılması, təhlükəsizlik texnikası və texniki xidməti üzrə xəbərdarlıqlar və tövsiyələr

PDF

Uyğunluq bəyanatı

PDF

Servis kitabçası

PDF

Zəmanət öhdəlikləri Çap

Alıcıya sürücünün işləkliyinə 3 il zəmanət verilir. Dilerlərə zəmanət müddətini dəyişdirmək hüququ verilir.
