Teleskopik qapı (iki tərəfli)
Simvol, parametrin adı | Hesablama formulu |
---|---|
B, mm Açılış eni | 1 200-dən 4 000-ə qədər |
H, mm Açılış hündürlüyü | 1 700–3 000 |
Tək tərəfli teleskopik qapı (sola açılır)
Simvol, parametrin adı | Hesablama formulu |
---|---|
B, mm Açılış eni | 900-dən 3 000-ə qədər |
H, mm Açılış hündürlüyü | 1 700–3 000 |

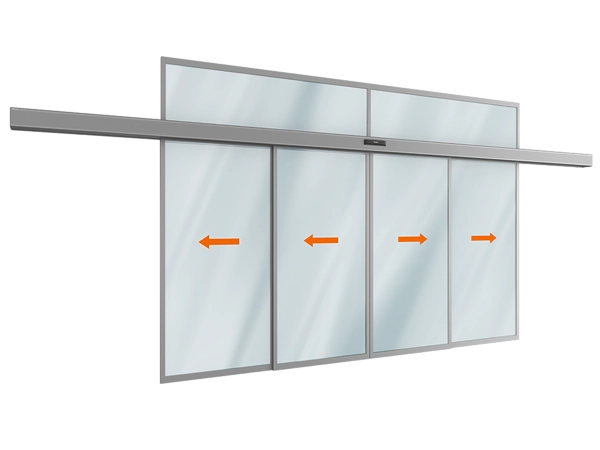

Transom ilə iki tərəfli teleskopik qapı
Simvol, parametrin adı | Hesablama formulu |
---|---|
B, mm Açılış eni | 2 205–4 000 |
H, mm Açılış hündürlüyü | 1 358–4 000 |
Parametr | Mənası | Qeyd |
---|---|---|
Profil qalınlığı, mm | 35 | |
Doldurma qalınlığı, mm | 8 və ya 9 | Yüngül kanat |
Maksimum hündürlük, m | 4 | |
Maksimum qapı örtüyü çəkisi, kq | 2 × 100/4 × 90 | Birtərəfli/ikitərəfli teleskop |
Mühərrik, V | 24 | |
Güc, W | 100 | |
Təchizat gərginliyi,V | 220 | |
İş temperaturu aralığı, °C | -20…+70 | |
İstifadə intensivliyi, % | 100 | İntensiv keçid üçün, gecə-gündüz |
1. Elektrik qapı qutusunu otağın xaricindən, küçənin kənarından quraşdırmaq qəti qadağandır.
2. Qapı qanadlarının əl ilə açılması və bağlanması yalnız fövqəladə hallarda (elektrik enerjisi olmadıqda) və ya ayıklama zamanı həyata keçirilir.
3. Qapı qanadlarını əl ilə açarkən və bağlayarkən çox səy göstərməyin. Qapı qanadlarını kəskin zərbələrlə açmağı qadağan edir.
4. Uşaqların və heyvanların qapı qapaqlarının açılış/bağlanma zonasında uzun müddət qalmadığından əmin olun.
5. Əllərinizlə kilidli qapıları bir-birindən ayırmağa, barmaqlarınızı və ya xarici əşyaları hərəkət edən kanat və döşəmə arasındakı boşluqlara yapışdırmağa çalışmaq qəti qadağandır, çünki bu yaralanmalara səbəb ola bilər.
6. Keçid zamanı kanatlarınızı vurmayın və onların açılmasına və ya bağlanmasına mane olmağa çalışmayın. Qapı qanadlarının hərəkət zonasında qaçmaq və ya dayanmaq qadağandır.
7. Kanatların hərəkəti zamanı yollarında xarici əşyalar və zibil olmadığından əmin olun: onların olması qapı yarpaqlarının əyilməsinə, tıxanmasına və qapı avtomatlaşdırmasının sıradan çıxmasına səbəb ola bilər.
8. Döşəmə bələdçilərini və vaqon rulonlarını çirkləndirməyin, çünki bu, qanadların hamarlığının pozulmasına, onların əyilməsinə və elektrik sürücüsünün sıradan çıxmasına səbəb ola bilər.
9. Avtomatik qapı qapaqları, qapılar tamamilə açıq və ya qapalı vəziyyətə çatdıqda məcburi əyləc ilə qapının açılması/bağlanması dövründə bələdçi dəmir yolu boyunca qapının açılması boyunca rəvan hərəkət etməlidir.
10. Fotosellər və ya IR pərdələri şəklində qapı açılışına təhlükəsizlik elementləri quraşdırmadan qapının istismarı qəti qadağandır.
Karton qablaşdırma | Qablaşdırma Xüsusiyyətləri |
---|---|
Aşağıdan köpük blokları olan taxta palet. Profillər büzməli karton təbəqəyə bükülmüş və PP lentlə sabitlənmişdir | |
KÖPÜK QABLAŞDIRMA | Qablaşdırma Xüsusiyyətləri |
---|---|
Qablaşdırma qabarcıq sarğı ilə bükülmüş və loqo lenti ilə sabitlənmiş profillərdir. Bir paket profillərin kütləsi 35 kq-dən çox deyil | |
Paletdə qablaşdırma | Qablaşdırma Xüsusiyyətləri |
---|---|
Köpük filminə bükülmüş profil paketləri köpük çərçivəli bir paletə qoyulur və lentlə sabitlənir | |
Sürüşmə qapılar ayrıca quraşdırıla bilər və ya binanın fasadına və ya giriş qrupuna inteqrasiya edilə bilər.
H — açılışın hündürlüyü (təmiz döşəmədən açılışın yuxarı hissəsinə qədər olan məsafə);
B — açılışın eni (sol kənarından açılışın sağ kənarına qədər olan məsafə);
h — lintelin hündürlüyü (açılışın yuxarı hissəsindən tavana qədər olan məsafə). lintellərin ölçülməsi, eni və hündürlüyü üçün açılış ən azı iki yerdə aparılır. Son ölçü üçün həmişə ən kiçik dəyər alınır.
Təlimat "AD-SP sürücüsü ilə avtomatik sürüşmə qapı"
Təlimat "AD-SP-TELESCOPE ilə işləyən teleskopik qapı"
Avtomatik/teleskopik qapıların yüngül klapanlarının yığılması üçün təlimatlar
Avtomatik qapıların "antipanika" (açma funksiyası ilə) klapanlarının yığılması üçün təlimatlar
Transom və avtomatik qapı ilə strukturların yığılması üçün təlimatlar
AD-34 kombinə edilmiş hərəkət və təhlükəsizlik sensorunun qurulması üçün təlimatlar
Açılışın hazırlanması və quraşdırılması üçün tələblər
Pasport avtomatik sürüşmə qapı/sürücü AD-SP/AD-SP-TELESCOPE
Alüminium profil uyğunluq sertifikatı
Avtomatik qapılar üçün sürücülərə uyğunluq bəyannaməsi
Alıcıya əməliyyat şərtlərinə uyğun olaraq göndərildiyi andan 2 il müddətinə sistemin konfiqurasiyasına zəmanət verilir.
