Купить скоростные секционные ворота ISD01-PARKING для паркингов и складов

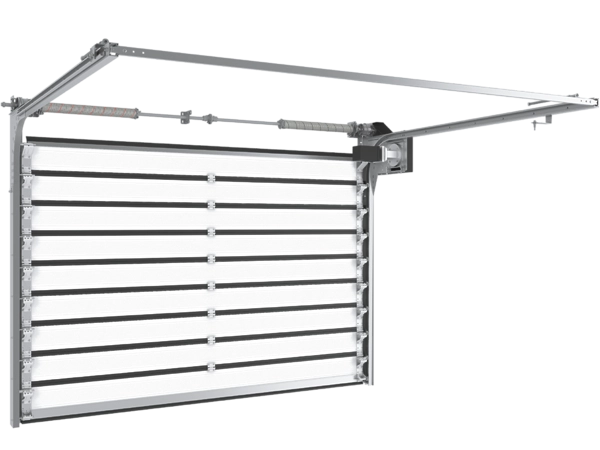

Секционные ворота серии ISD01-PARKING совмещают в себе лучшие качества секционных и скоростных спиральных ворот. Высокая скорость открывания ворот определяет их область применения — они устанавливаются в проемы таких объектов, как паркинги, гаражи, пропускные пункты, промышленные и складские помещения.

Зона применения:

Промышленность

Предприятия, закрытые учреждения, склады, подземные паркинги, объекты с высокими требованиями к скорости открывания и интенсивности эксплуатации ворот.

Бизнес

Отели, автосалоны, торговые центры.

Муниципальные учреждения

Больницы, пожарные части, театры, выставочные центры.

Заказать с монтажом

Преимущества

Высокая скорость движения

Высокая скорость открывания полотна ворот обеспечивает минимальное время ожидания при въезде.

Интенсивная эксплуатация

Большой запас прочности, более 100 000 циклов открывания/закрывания, и высокая интенсивность эксплуатации обеспечены особенностями конструкции и применением современных материалов, устойчивых к воздействию окружающей среды.

Коррозионная стойкость

Ворота отличаются повышенной коррозионной стойкостью за счет использования алюминиевых сэндвич-панелей и элементов конструкции из оцинкованной стали, окрашенных порошковым способом.

Теплоэффективность

Высокий уровень теплоэффективности обеспечен применением энергосберегающих сэндвич-панелей с наполнителем из пенополиуретана и системой уплотнителей.

Высокая скорость движения

Высокая скорость открывания полотна ворот обеспечивает минимальное время ожидания при въезде.

Интенсивная эксплуатация

Коррозионная стойкость

Теплоэффективность

Дизайн

Дизайн панелей

Цвета панелей

Волна (внутри и снаружи)

RAL 9003 (белый)

RAL 9006 (серебристый)

Нестандартный цвет по карте RAL (наценка)

Комплектация

Базовая комплектация

Дополнительная комплектация

Полотно из энергоэффективных сэндвич-панелей толщиной 40 мм.

Комплект направляющих и угловых стоек.

Торсионный механизм, рассчитанный на 100 000 циклов.

Коробка с комплектацией для монтажа, паспортом на изделие и инструкцией по монтажу.

Блок управления и электропривод, оснащенный системой аварийной разблокировки.

Фотоэлементы: при появлении препятствия в опасной зоне действия полотна ворот, система вырабатывает реакцию, соответствующую установленной логике работы — остановка или реверс ворот.

Панорамное остекление — возможно полное или частичное оснащение щита панорамными панелями.

Внешний радиоприемник предназначен для управления автоматикой при помощи пультов DoorHan.

Пульт предназначен для системы дистанционного управления воротами, к которой подключен радиоприемник DoorHan.

Техническое описание

Таблица размеров

Размеры проема

Конструкция

Стандартные конструктивные решения

Технические характеристики

Условия эксплуатации продукции

Упаковка

Параметр

Показатель

Высота проема, мм

2 000–3 700

Ширина проема, мм

2 000–5 000

Притолока, мм

От 430

Пристенки, мм

От 150; со стороны установки привода — от 230

Вертикальная направляющая
Горизонтальная направляющая
Изгиб
С-профиль
Пружинный амортизатор
Балансировочный пружинный механизм (торсионная пружина)
Полотно ворот в сборе с фурнитурой
Электропривод
Датчик концевого положения
Защитный кожух передаточной цепи
Кронштейны крепления к потолку
Блок управления

ISD01-PARKING.

Усл. обозначение, наименование параметра	Расчетная формула
H, мм Высота проема	H
h, мм Высота притолоки	≥ 430
B, мм Ширина проема	B
A, мм Высота угловой стойки	H + 275
A1, мм Высота вертикальной направляющей	H - 215
Ab, мм Высота оси вала и барабана	H + 341
A2, мм Высота горизонтальной направляющей	H + 215
E, мм Длина горизонтальных направляющих	H + 660
Db, мм Рабочая зона торсионного механизма	Зависит от размеров проема и веса щита
S, мм Минимальное боковое пространство	150
Q, мм Зона расположения привода на вал	230

Параметр	Значение	Примечание
Ресурс, циклов	1 000 000	Ворота
Ресурс, циклов	100 000	Торсионный механизм

1. Секции полотна ворот должны плавно передвигаться по направляющим, а сами ворота должны быть сбалансированными, т. е. их вес должен компенсироваться крутящим моментом пружин.

2. Следите за тем, чтобы люди и животные не находились в зоне действия ворот во время их работы.

3. Строго запрещено передвигаться под движущимся полотном ворот, т. к. это может привести к травмам.

4. Не подвергайте ворота ударам и не препятствуйте их свободному движению при открывании и закрывании.

5. Следите за тем, чтобы во время движения полотна в проеме отсутствовали посторонние предметы и мусор. Их наличие может привести к перекосу и заклиниванию полотна ворот.

6. Не подвергайте загрязнению направляющие и ролики, т. к. это может привести к нарушению плавности хода.

7. Внимание! Запрещается эксплуатация ворот при обнаружении любых неисправностей.

Упаковка в картон	Характеристики упаковки
Описание	Система направляющих и щит секционных ворот имеют жесткую комбинированную упаковку из картона и пенопласта, стянутую стретч-пленкой; комплектация для монтажа упаковывается в коробку из гофрокартона и запаивается упаковочной пленкой; все упаковки снабжены информационными наклейками, содержащими данные о заказе, а также фирменным логотипом компании
Состав	Картон, пенопласт, стретч-пленка, скотч
Ширина, мм	Упаковка щита — 250
Высота, мм	Упаковка щита — от 200 до 800
Длина, мм	Упаковка щита — от 2 000 до 6 100
Вес брутто, кг	До 1 000
Количество в упаковке, шт.	Упаковка щита — от 9 до 17 панелей; упаковка направляющих — 1 система направляющих; упаковка комплектующих — коробка с комплектацией (может быть несколько); упаковка привода — коробка с приводом и коробка с блоком управления; возможны дополнительные упаковки (окантовка и пр.)

Дополнительное описание печать

Рекомендуется хранить сэндвич-панели в заводской упаковке в горизонтальном положении на ровной поверхности не более 6 месяцев с момента производства в складах закрытого типа или под навесом. Панели должны быть защищены от прямых солнечных лучей, атмосферных осадков и загрязнений.

Установка

Способы монтажа

Подготовка строительного объекта

Накладной монтаж: cистема направляющих монтируется на пристенки и притолоку с внутренней стороны проема.

Для снятия необходимых показателей достаточно рулетки и строительного уровня. Все замеры производятся внутри помещения. Замер каждой величины необходимо производить как минимум в трех точках (в крайних положениях и по центру).
H — высота проема (расстояние от пола до верха проема).
B — ширина проема (расстояние от левого до правого края проема).
h — притолока (расстояние от верха проема до потолка) от 430 мм.
b1/ b2 — левое/правое боковое расстояние (расстояние от соответствующего края проема до препятствия) от 150 мм, со стороны установки привода — от 230 мм.
L — глубина помещения.
При замере Н и В за итоговый размер принимается наибольшая величина.
При замере h, b1, b2 и L за итоговый размер принимается наименьшая величина.
Перепад уровня пола по всей ширине проема не должен превышать 10 мм. Необходимо обеспечить выдержку монтажной плоскости (пристенков и притолоки). Основание под установку системы направляющих должно быть монолитным и прочным, при отсутствии такового требуется дополнительная окантовка либо формирование проема металлоизделиями.

Документация

Инструкции

Паспорта и сертификаты

Чертежи

Инструкция по монтажу промышленных секционных ворот серии ISD01-PARKING

PDF

Инcтрукция «Блок управления для скоростных секционных ворот серии ISD01-PARKING»

PDF

Паспорт «Промышленные скоростные секционные ворота ISD01-PARKING»

PDF

Сертификат соответствия «Скоростные секционные ворота»

PDF

Сертификат соответствия «Блок управления»

PDF

Сертификат соответствия «Комплектующие для ворот»

PDF

Сертификат соответствия «Сэндвич-панели»

PDF

Экспертное заключение, соответствие СанПиН

PDF

Ворота скоростные секционные ISD01-PARKING

PDF

Гарантийные обязательства печать

Покупателю предоставляется гарантия работоспособности скоростных секционных ворот ISD01-PARKING, произведенных концерном DoorHan, на срок 2 года с момента приобретения.

Новинки

Площадка-упор устанавливается на верхнюю панель, увеличивая площадь сопряжения демпфера амортизатора и полотна ворот. Узел исключает возникновение аварийных ситуаций, вызванных неправильной установкой и регулировкой амортизаторов монтажными бригадами.

Кронштейн усиления для опорных П-образных кронштейнов торсионного механизма. Увеличивает жесткость конструкции и исключает ошибки при монтаже.

Кронштейн крепления С-профиля к направляющей повышает жесткость направляющих, позволяет выдержать прямые углы в системе горизонтальных направляющих, дает возможность регулировки угла наклона кронштейна крепления горизонтальных направляющих к потолку, исключает ошибки при монтаже.
