Комплект холодильной камеры DoorHan серии RC-PP

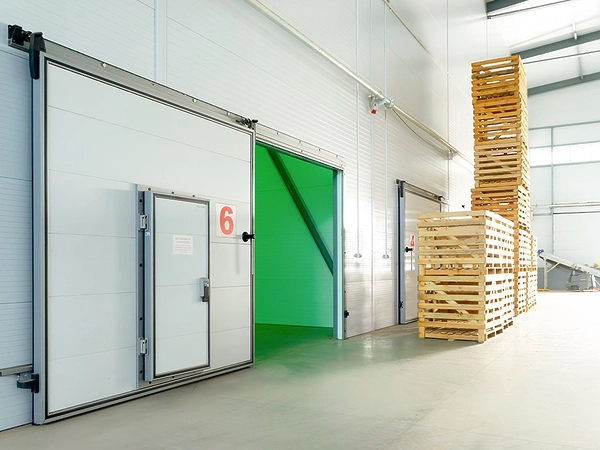

Холодильная камера RС-PP предназначена для обеспечения сохранности продукции с повышенными требованиями к влажностно-климатическим условиям хранения. Такие камеры используют в кафе, продуктовых магазинах, на предприятиях пищевой промышленности и складах. Для поддержания тепло-влажностного режима на камеру устанавливается специальное климатическое оборудование: моноблоки, сплит-системы и др. Камера представляет собой самонесущую конструкцию из сэндвич-панелей с заполнением пенополиизоциануратом (PIR) – материалом с низкой теплопроводностью и высокой огнестойкостью. Окантовка углов камеры выполнена с помощью стального профилированного наличника. Для организации входа используется распашная или откатная холодильная дверь. Предусмотрен широкий диапазон размеров в зависимости от необходимого объема хранения и толщины изоляции стен.
Зона применения:
Преимущества
Готовое решение
Поставка в комплекте с дверью. Для низкотемпературных камер предусмотрена установка кабеля обогрева рамы и периметра полотна двери.
Быстрая и легкая сборка
Сэндвич-панели нарезаны в размер и промаркированы, стыковка осуществляется по принципу «шип-паз».
Высокие противопожарные свойства
Использование промышленных PIR-панелей с классом горючести Г1.
Не требуется установка металлокаркаса
Самонесущая конструкция холодильной камеры обладает необходимой жесткостью и не нуждается в дополнительном усилении.
Готовое решение
Поставка в комплекте с дверью. Для низкотемпературных камер предусмотрена установка кабеля обогрева рамы и периметра полотна двери.
Быстрая и легкая сборка
Сэндвич-панели нарезаны в размер и промаркированы, стыковка осуществляется по принципу «шип-паз».
Высокие противопожарные свойства
Использование промышленных PIR-панелей с классом горючести Г1.
Не требуется установка металлокаркаса
Самонесущая конструкция холодильной камеры обладает необходимой жесткостью и не нуждается в дополнительном усилении.
Дизайн
ПОВЕРХНОСТЬ СТАЛЬНОЙ СЭНДВИЧ-ПАНЕЛИ
ЦВЕТА
Трапеция
Трапеция
RAL 9003 белый (поверхность сэндвич-панелей, фасонные элементы, полотно двери)
RAL 9003 белый (поверхность сэндвич-панелей, фасонные элементы, полотно двери)
RAL 9006 серебристый (окантовка полотна двери и рама)
RAL 9006 серебристый (окантовка полотна двери и рама)
Техническое описание
Таблица размеров
Конструкция
Стандартные конструктивные решения
Упаковка
Параметр
Показатель
Внутренний объем, м³
4,5–13 500
Ширина, мм
1 500–30 000
Длина, мм
1 500–30 000
Высота, мм
2 000–15 000
  1. Потолочные сэндвич-панели
  2. Стеновые сэндвич-панели
  3. Половые сэндвич-панели
  4. L-образные профили внешние
  5. Угловые профили внутренние
  6. П-образные профили для установки стеновых панелей
  7. П-образные профили обрамления дверного проема
  8. Дверь для охлаждаемых помещений

Вид примыкания стены к полу.

Вид примыкания стены к полу.

Усл. обозначение, наименование параметра Расчетная формула
1- половая сэндвич-панель 60, 80, 100
2- стеновая сэндвич-панель 60, 80, 100
3- п-образный профиль для установки стеновых панелей 40 × 62 × 40; 40 × 82 × 40; 40 × 102 × 40
4- угловой профиль внутренний 40 × 40
Вид примыкания стены к потолку.

Вид примыкания стены к потолку.

Усл. обозначение, наименование параметра Расчетная формула
1- потолочная сэндвич-панель 60, 80, 100
2- стеновая сэндвич-панель 60, 80, 100
3- L-образный профиль внешний 100 × 40; 120 × 40; 140 × 40
4- угловой профиль внутренний 40 × 40
Вид примыкания двери с стене.

Вид примыкания двери с стене.

Усл. обозначение, наименование параметра Расчетная формула
1- стеновая сэндвич-панель 60, 80, 100
2- полотно двери 80, 120
3- профиль дверного полотна 80, 120
4- уплотнитель дверного полотна EPDM
5- рама двери
6- болт крепления рамы
7- П-образный профиль обрамления дверного проема 20 × 62 × 40; 20 × 82 × 40; 20 × 102 × 40
8- петля двери
Вид примыкания двери к порогу камеры.

Вид примыкания двери к порогу камеры.

Упаковка в стретч - пленку Характеристики упаковки
Состав Упаковка сэндвич-панелей осуществляется в транспортные пакеты, запакованные стретч-пленкой с пенопластовыми листами. Смотрите инструкцию по упаковке.
Описание Перевозка транспортных пакетов с сэндвич-панелями осуществляется автомобильным, железнодорожным либо водным транспортом. Примеры загрузки смотрите в инструкции по упаковке.
Установка
Подготовка строительного объекта
  1. Замер каждой величины необходимо производить как минимум в трех различных точках (в крайних положениях и по центру) во избежание неточностей.
  2. B – длина камеры.
  3. W – ширина камеры.
Документация
Инструкции
Паспорта и сертификаты
Чертежи

Инструкция по упаковке сэндвич-панелей

Методические указания по подбору холодильного оборудования

Сертификат соответствия пределам огнестойкости (регион производства – Воронеж)

Сертификат соответсвия группам горючести (регион производства – Воронеж)

Сертификат соответсвия ТУ (регион производства – Воронеж)

Сертификат СЭЗ (регион производства – Воронеж)

Виды профиля и замок сэндвич-панелей PIR Z2

Вид примыкания стены к полу

Вид примыкания стены к потолку

Вид примыкания стен

Вид примыкания перегородки к полу

Гарантийные обязательства печать

2. Долговечность сэндвич-панелей зависит, прежде всего, от коррозионной агрессивности среды, в которой они эксплуатируются. В соответствии с этим долговечность сэндвич-панелей для обычной промышленной среды и со стандартной отделкой поверхностей составляет 10 лет.
