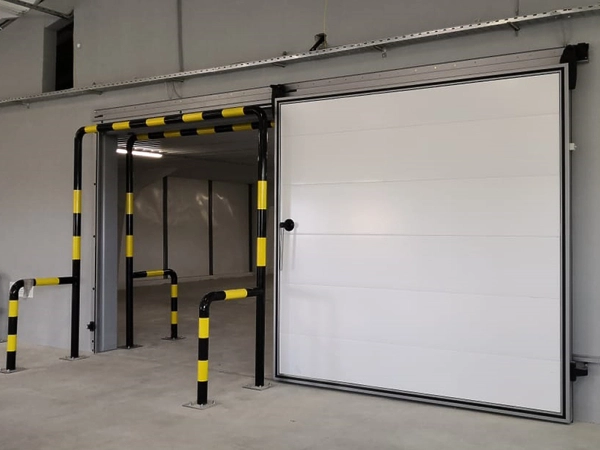

Среднетемпературные и низкотемпературные откатные двери предназначены для организации входных групп холодильных и морозильных камер складов, терминалов, логистических центров, предприятий пищевой промышленности и торговли с большим трафиком механизированных погрузочных средств. Энергоэффективность конструкции достигается за счет применения современных материалов заполнения полотна. Герметичность обеспечивается применением морозоустойчивого EPDM уплотнителя. Надежность конструкции подтверждена рядом циклических испытаний, а также многолетним опытом эксплуатации.
Обогрев нижней кромки полотна исключает бетонные работы, сокращая время монтажа.
Полная ремонтопригодность и возможность замены любого поврежденного элемента дверного блока.
Эксклюзивная система разрыва моста холода дверного полотна не снижает прочностных характеристик и обеспечивает надежную работу двери в широком диапазоне температур.
Алюминиевая рама с порошковым напылением предназначена для работы в условиях агрессивных сред.
Функция автоматического закрывания дверей позволяет минимизировать теплопотери.
Обогрев нижней кромки полотна исключает бетонные работы, сокращая время монтажа.
Полная ремонтопригодность и возможность замены любого поврежденного элемента дверного блока.
Эксклюзивная система разрыва моста холода дверного полотна не снижает прочностных характеристик и обеспечивает надежную работу двери в широком диапазоне температур.
Алюминиевая рама с порошковым напылением предназначена для работы в условиях агрессивных сред.
Функция автоматического закрывания дверей позволяет минимизировать теплопотери.
Дизайн
Поверхность сэндвич-панели
Цвета
Гладкая
RAL 9003 белый (полотно)
RAL 9006 серебристый (окантовка полотна)
Комплектация
Базовая комплектация
Дополнительная комплектация
Алюминиевая откатная система.
Алюминиевая рама с кабель-каналом для установки ПЭНа.
Уплотнитель периметра полотна двери.
Рычажная ручка для дверей шириной от 1 600 мм.
Обогрев нижней кромки полотна для дверей низкотемпературного исполнения.
Защитный декоративный короб.
Внутренняя алюминиевая рама для обеспечения жесткости проема.
Система запирания под навесной замок.
Обогрев полотна двери.
Врезная калитка 800 × 2 000 мм.

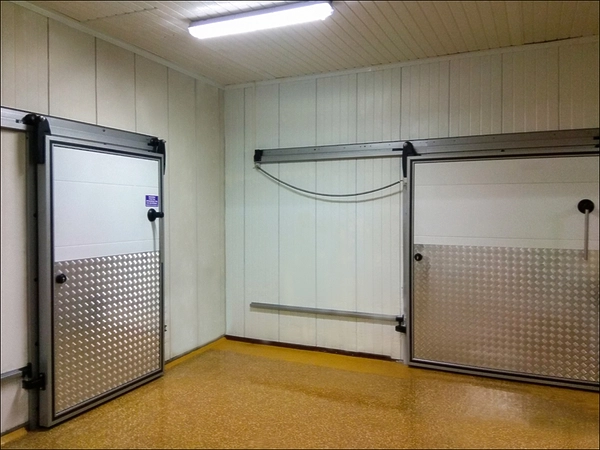

Защитные бамперы из рифленого алюминия.
Система под монорельсовый путь.
Система автоматизации откатной двери.
Техническое описание
Таблица размеров
Размеры проема
Конструкция
Стандартные конструктивные решения
Технические характеристики
Условия эксплуатации продукции
Упаковка
Параметр
Показатель
Ширина проема, мм
800–3 000
Высота проема, мм
1 800–5 000
Толщина изоляции, мм
80 или 120
Притолока, мм
От 240
Пристенки, мм
Ширина светового проема + 350 (на стороне отката), 115 (на противоположной откату стороне)
Откатная система представлена верхней направляющей рельсой с роликовым механизмом
Алюминиевая рама с кабель-каналом для установки ПЭН обогрева
Обогрев периметра рамы низкотемпературных дверей
Откатная система, представленная нижней направляющей рельсой
Нижний прижим
Нижний уплотнитель
Обогрев периметра полотна двери (опция)
Роликовый механизм с кронштейном подвеса полотна
Алюминиевый каркас полотна двери
Уплотнитель периметра полотна двери
Рычажная ручка для дверей шириной от 1 600 мм. Накладная ручка для дверей шириной менее 1 600 мм
Полотно двери
Обогрев нижней кромки полотна дверей
Среднетемпературное исполнение.
Усл. обозначение, наименование параметра
Расчетная формула
b, мм Толщина панели
80
Температурный режим внутри помещения, ° С
-5…+6
Температурный режим перед дверью, ° С
0…+35
Влажность, %
До 100
Низкотемпературное исполнение, панель 80 мм.
Усл. обозначение, наименование параметра
Расчетная формула
b, мм Толщина панели
80
Температурный режим внутри помещения, ° С
-18…-5
Температурный режим перед дверью, ° С
-18…+35
Влажность, %
До 100
Низкотемпературное исполнение, панель 120 мм.
Усл. обозначение, наименование параметра
Расчетная формула
b, мм Толщина панели
120
Температурный режим внутри помещения, ° С
-27…-18
Температурный режим перед дверью, ° С
-35…+50
Влажность, %
До 100
Низкотемпературное исполнение, панель 120 мм, с обогревом полотна.
Усл. обозначение, наименование параметра
Расчетная формула
b, мм Толщина панели
120
Температурный режим внутри помещения, ° С
-35…-27
Температурный режим перед дверью, ° С
-35…+50
Влажность, %
До 100
Параметр
Значение
Примечание
Безотказность, количество циклов открывания-закрывания, не менее
270 000
Откатной механизм имеет систему прижима уплотнителя к раме
Коррозионная стойкость
Высокая устойчивость к коррозии
Грузоподъемность откатной системы, кг
300
Тип запорного механизма (замка)
Система запирания под навесной замок
1. Для обеспечения надежной и бесперебойной работы откатных дверей рекомендуется регулярно проводить их технический осмотр и обслуживание.
2. Ручное открывание и закрывание дверей должно осуществляться только с помощью ручки.
3. Не подвергайте двери ударам и не препятствуйте их свободному открыванию и закрыванию.
4. Следите за тем, чтобы во время открывания и закрывания дверей в проеме отсутствовали посторонние предметы.
5. Запрещено находиться в проеме во время открывания и закрывания дверей во избежание травмирования.
Упаковка в дерево
Характеристики упаковки
Ширина, мм
Зависит от ширины полотна
Длина, мм
Зависит от высоты полотна
Дополнительное описание печать
Откатные двери для охлаждаемых помещений обладают высокой степенью ремонтопригодности. При выходе из строя какого-либо элемента конструкции произвести его замену можно в кратчайшие сроки, не заменяя изделие целиком.
Установка
Способы монтажа
Подготовка строительного объекта
Накладной монтаж снаружи помещения с откатом полотна влево.
Накладной монтаж снаружи помещения с откатом полотна вправо.
Все замеры выполняются внутри помещения. Замер каждой величины необходимо производить как минимум в трех различных точках во избежание неточностей.
H – высота проема (расстояние от пола до верха проема).
B – ширина проема (расстояние от левого края до правого края проема).
h1 – притолока (расстояние от верха проема до препятствия).
b1/b2 – левое/правое боковое расстояние (расстояние от соответствующего края проема до препятствия).
При замере H и B (высоты и ширины проема) за итоговый размер принимается наибольшая величина, при замере h1, b1, b2 – наименьшая. Расхождение уровня стен может быть не более 3 мм, расхождение диагоналей проема – не более 5 мм.
Покупателю предоставляется гарантия работоспособности изделия «Дверь откатная для охлаждаемых помещений серии IDS», произведенного концерном DoorHan, сроком на 1 год с момента приобретения данного изделия.
Новинки
Обогрев рамы и полотна двери (опционально).
Откатная система для дверей массой до 200 кг.
Теплоизоляция (полиизоцианурат), двухкомпонентный EPDM-уплотнитель с каналом для установки нагревательного кабеля.
Алюминиевый каркас с термовставкой.
Автоматизация для откатных холодильных дверей. Данная опция позволяет обеспечить удобную эксплуатацию двери при высокой интенсивности использования.
Дизайн
Поверхность сэндвич-панели
Гладкая
Цвета
RAL 9003 белый (полотно)
RAL 9006 серебристый (окантовка полотна)
Комплектация
Базовая комплектация
Алюминиевая откатная система.
Алюминиевая рама с кабель-каналом для установки ПЭНа.
Уплотнитель периметра полотна двери.
Рычажная ручка для дверей шириной от 1 600 мм.
Обогрев нижней кромки полотна для дверей низкотемпературного исполнения.
Дополнительная комплектация
Защитный декоративный короб.
Внутренняя алюминиевая рама для обеспечения жесткости проема.
Система запирания под навесной замок.
Обогрев полотна двери.
Врезная калитка 800 × 2 000 мм.
Защитные бамперы из рифленого алюминия.
Система под монорельсовый путь.
Система автоматизации откатной двери.
Техническое описание
Таблица размеров
Параметр
Показатель
Ширина проема, мм
800–3 000
Высота проема, мм
1 800–5 000
Толщина изоляции, мм
80 или 120
Притолока, мм
От 240
Пристенки, мм
Ширина светового проема + 350 (на стороне отката), 115 (на противоположной откату стороне)
Конструкция
Откатная система представлена верхней направляющей рельсой с роликовым механизмом
Алюминиевая рама с кабель-каналом для установки ПЭН обогрева
Обогрев периметра рамы низкотемпературных дверей
Откатная система, представленная нижней направляющей рельсой
Нижний прижим
Нижний уплотнитель
Обогрев периметра полотна двери (опция)
Роликовый механизм с кронштейном подвеса полотна
Алюминиевый каркас полотна двери
Уплотнитель периметра полотна двери
Рычажная ручка для дверей шириной от 1 600 мм. Накладная ручка для дверей шириной менее 1 600 мм
Полотно двери
Обогрев нижней кромки полотна дверей
Стандартные конструктивные решения
Среднетемпературное исполнение.
Усл. обозначение, наименование параметра
Расчетная формула
b, мм Толщина панели
80
Температурный режим внутри помещения, ° С
-5…+6
Температурный режим перед дверью, ° С
0…+35
Влажность, %
До 100
Низкотемпературное исполнение, панель 80 мм.
Усл. обозначение, наименование параметра
Расчетная формула
b, мм Толщина панели
80
Температурный режим внутри помещения, ° С
-18…-5
Температурный режим перед дверью, ° С
-18…+35
Влажность, %
До 100
Низкотемпературное исполнение, панель 120 мм.
Усл. обозначение, наименование параметра
Расчетная формула
b, мм Толщина панели
120
Температурный режим внутри помещения, ° С
-27…-18
Температурный режим перед дверью, ° С
-35…+50
Влажность, %
До 100
Низкотемпературное исполнение, панель 120 мм, с обогревом полотна.
Усл. обозначение, наименование параметра
Расчетная формула
b, мм Толщина панели
120
Температурный режим внутри помещения, ° С
-35…-27
Температурный режим перед дверью, ° С
-35…+50
Влажность, %
До 100
Технические характеристики
Параметр
Значение
Примечание
Безотказность, количество циклов открывания-закрывания, не менее
270 000
Откатной механизм имеет систему прижима уплотнителя к раме
Коррозионная стойкость
Высокая устойчивость к коррозии
Грузоподъемность откатной системы, кг
300
Тип запорного механизма (замка)
Система запирания под навесной замок
Условия эксплуатации продукции
1. Для обеспечения надежной и бесперебойной работы откатных дверей рекомендуется регулярно проводить их технический осмотр и обслуживание.
2. Ручное открывание и закрывание дверей должно осуществляться только с помощью ручки.
3. Не подвергайте двери ударам и не препятствуйте их свободному открыванию и закрыванию.
4. Следите за тем, чтобы во время открывания и закрывания дверей в проеме отсутствовали посторонние предметы.
5. Запрещено находиться в проеме во время открывания и закрывания дверей во избежание травмирования.
Упаковка
Упаковка в дерево
Характеристики упаковки
Ширина, мм
Зависит от ширины полотна
Длина, мм
Зависит от высоты полотна
Дополнительное описание
Откатные двери для охлаждаемых помещений обладают высокой степенью ремонтопригодности. При выходе из строя какого-либо элемента конструкции произвести его замену можно в кратчайшие сроки, не заменяя изделие целиком.
Установка
Способы монтажа
Накладной монтаж снаружи помещения с откатом полотна влево.
Накладной монтаж снаружи помещения с откатом полотна вправо.
Подготовка строительного объекта
Все замеры выполняются внутри помещения. Замер каждой величины необходимо производить как минимум в трех различных точках во избежание неточностей.
H – высота проема (расстояние от пола до верха проема).
B – ширина проема (расстояние от левого края до правого края проема).
h1 – притолока (расстояние от верха проема до препятствия).
b1/b2 – левое/правое боковое расстояние (расстояние от соответствующего края проема до препятствия).
При замере H и B (высоты и ширины проема) за итоговый размер принимается наибольшая величина, при замере h1, b1, b2 – наименьшая. Расхождение уровня стен может быть не более 3 мм, расхождение диагоналей проема – не более 5 мм.
Гарантийные обязательства
Покупателю предоставляется гарантия работоспособности изделия «Дверь откатная для охлаждаемых помещений серии IDS», произведенного концерном DoorHan, сроком на 1 год с момента приобретения данного изделия.
