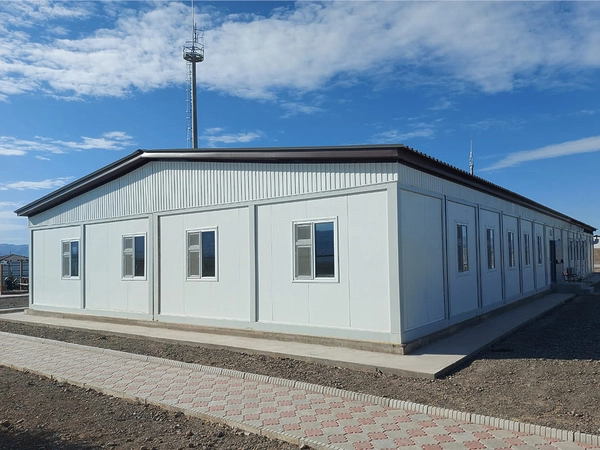

Модульные здания с общей рамой перекрытия до четырех этажей

Модульные здания данного вида представляют собой капитальные строения с возможностью повторной сборки-разборки и передислокации. Основой таких зданий является пространственный каркас из стальных несущих утепленных рам 100 % заводской готовности и несущих цельно-сварных стоек, образующих несущие колонны. На базе стандартных решений и комплектации создаются полнокомплектные здания различного назначения: здания жилого сектора (общежития, гостиницы, жилые многоквартирные дома), общественные (офисы, административно-бытовые комплексы, объекты общественного питания, здания различной инфраструктуры) медицинские, дошкольные и общеобразовательные учреждения и т. д.
Зона применения:
  • Жилые объекты
  • Модульные здания для нужд Министерства здравоохранения: ФАПы, врачебные амбулатории и пр.
  • Административно-бытовые модульные здания
  • Жилищно-бытовые здания
  • Здания для коммерческих нужд: кафе, павильоны, мастерские
  • Столовые
  • Офисные модульные здания
  • Модульные здания для вахтовых поселений
  • Пешеходные галереи
  • Гостиницы
Преимущества
Каркас рамы, выполненный из стали марки не ниже 09Г2С толщиной не менее 4 мм, с качественным порошковым покрытием обеспеспечивает долгий срок службы и стойкость конструкции к внешним воздейтствиям. Металлоконструкции рамы и стоек обработаны автоматической дробеметной установкой перед нанесением порошковой краски для наиболее эффективной защиты от коррозии.
Мы гарантируем соответствие нормам капитального строительства и противопожарным требованиям благодаря использованию негорючих, надежных и высокотехнологичных материалов и конструкций (строительных сэндвич-панелей с наполнением минеральной ватой плотностью не менее 100 кг/м³, металлоконструкций с порошковой окраской).
Собственные производства всех комплектующих модульных зданий (металлоконструкций, сэндаич-панелей, минеральной ваты и пр.), большой складской запас металла, собственное производство по окраске рулонной стали гарантируют соблюдение сроков поставки.
Доставка модульных зданий осуществляется в разобранном виде в максимально надежной форме «ДорХан Эко Пак», которая представляет собой пачку из рам, без прослойки, с панелями; при этом внешние панели здания помещены в транспортную упаковку; оконные и дверные блоки упакованы отдельно. Такая форма позволяет доставить изделие до строительной площадки без повреждений.
Разветвленная сеть заводов и производственно-складских комплексов DoorHan гарантирует, что расстояние между объектом строительства и заводом-изготовителем составит не более 3 500 км, что вкупе с компактной упаковкой изделий позволяет поддерживать расходы на доставку на приемлемом уровне.
Каркас рамы, выполненный из стали марки не ниже 09Г2С толщиной не менее 4 мм, с качественным порошковым покрытием обеспеспечивает долгий срок службы и стойкость конструкции к внешним воздейтствиям. Металлоконструкции рамы и стоек обработаны автоматической дробеметной установкой перед нанесением порошковой краски для наиболее эффективной защиты от коррозии.
Мы гарантируем соответствие нормам капитального строительства и противопожарным требованиям благодаря использованию негорючих, надежных и высокотехнологичных материалов и конструкций (строительных сэндвич-панелей с наполнением минеральной ватой плотностью не менее 100 кг/м³, металлоконструкций с порошковой окраской).
Собственные производства всех комплектующих модульных зданий (металлоконструкций, сэндаич-панелей, минеральной ваты и пр.), большой складской запас металла, собственное производство по окраске рулонной стали гарантируют соблюдение сроков поставки.
Доставка модульных зданий осуществляется в разобранном виде в максимально надежной форме «ДорХан Эко Пак», которая представляет собой пачку из рам, без прослойки, с панелями; при этом внешние панели здания помещены в транспортную упаковку; оконные и дверные блоки упакованы отдельно. Такая форма позволяет доставить изделие до строительной площадки без повреждений.
Разветвленная сеть заводов и производственно-складских комплексов DoorHan гарантирует, что расстояние между объектом строительства и заводом-изготовителем составит не более 3 500 км, что вкупе с компактной упаковкой изделий позволяет поддерживать расходы на доставку на приемлемом уровне.
Дизайн
Дизайн стеновых панелей
Цвет панелей внутри помещений
Цвет лицевой поверхности панелей
Гладкая
Гладкая
Трапеция
Трапеция
Волна
Волна
RAL 9003 (белый)
RAL 9003 (белый)
Индивидуальный цвет по RAL-карте
Индивидуальный цвет по RAL-карте
Возможна дополнительная облицовка стен панелями под дерево
Возможна дополнительная облицовка стен панелями под дерево
RAL 9003 (белый)
RAL 9003 (белый)
Индивидуальный цвет по RAL-карте
Индивидуальный цвет по RAL-карте
Комплектация
Базовая комплектация
Дополнительная комплектация
Специальная конструкция профиля рамы обладает высокой несущей способностью.

Специальная конструкция профиля рамы обладает высокой несущей способностью.

Конструкция угловых стоек позволяет возводить здания высотой до трех этажей.

Конструкция угловых стоек позволяет возводить здания высотой до трех этажей.

Угловой элемент рамы обеспечивает разъемное соединение конструкции.

Угловой элемент рамы обеспечивает разъемное соединение конструкции.

Сэндвич-панели изготавливаются на современных автоматических линиях.

Сэндвич-панели изготавливаются на современных автоматических линиях.

Кровельным материалом служит профлист.

Кровельным материалом служит профлист.

Конструкция дополнительной кровли.

Конструкция дополнительной кровли.

Оснащение инженерными системами.

Оснащение инженерными системами.

Комплект крыльца с козырьком.

Комплект крыльца с козырьком.

Лестница наружного исполнения.

Лестница наружного исполнения.

Лестница внутреннего исполнения.

Лестница внутреннего исполнения.

Дополнительные металлоконструкции.

Дополнительные металлоконструкции.

Техническое описание
Таблица размеров
Конструкция
Стандартные конструктивные решения
Технические характеристики
Условия эксплуатации продукции
Упаковка
Параметр
Показатель
Длина, м
Не ограничена конструкцией, кратна размерам применяемых блок-модулей
Ширина, мм
Не ограничена конструкцией, кратна размерам применяемых блок-модулей
Высота конструкции, м
Определяется при проектировании
  1. Каркас полнокомплектного модульного здания с общей рамой перекрытия
  2. Конструкция дополнительной кровли
  3. Стеновые сэндвич-панели
  4. Комплект крыльца с козырьком
  5. Внешняя лестница
  6. Внутренняя лестница
  7. Дополнительные металлоконструкции
  8. Внешняя стена
  9. Внутренняя стена
  10. Рама покрытия
  11. Рама перекрытия
  12. Рама основания

Фронтальное и торцевое соединение блок-модуля.

Фронтальное и торцевое соединение блок-модуля.

Комбинированное с модулем 4 880 х 2 435 мм. Вместо L может быть подставлен любой стандартный блок-модуль.

Комбинированное с модулем 4 880 х 2 435 мм. Вместо L может быть подставлен любой стандартный блок-модуль.

Комбинированное с модулем 7 325 х 2 435 мм. Вместо L может быть подставлен любой стандартный блок-модуль.

Комбинированное с модулем 7 325 х 2 435 мм. Вместо L может быть подставлен любой стандартный блок-модуль.

Комбинированное с блок-модулем 4 880 х 2 435 мм и 7 325 х 2 435 мм.

Комбинированное с блок-модулем 4 880 х 2 435 мм и 7 325 х 2 435 мм.

Параметр Значение Примечание
Диапазон рабочих температур, °С -50...+50
Нормативная ветровая нагрузка по региону (СНиП 2.01.07-85* «Нагрузки и воздействия»), КгС/м² Устанавливается СП 20.13330.2011 «Нагрузки и воздействия»
Снеговая нагрузка, кг/м² 150 кг/м² На кровельно-потолочную раму блок-модуля
Снеговая нагрузка, кг/м² Устанавливается СП 20.13330.2011 «Нагрузки и воздействия» На дополнительную конструкцию общей кровли
Теплоизолятор Минеральная плита 100 кг/м³, минеральная плита 40 кг/м³, пенополиуретан*, пенополиизоцианурат* * Используется плита толщиной 80 мм; дополнительно выполняет функцию звукоизолятора
Теплопроводность, Вт/м*°С 0,042–0,045 минеральная плита
Теплопроводность, Вт/м*°С 0,022–0,024 Пенополиуретан, пенополиизоцианурат
Толщина, мм 80; 100; 150; 200; 250; 300; 350 Стандартная тепло- и звукоизоляция перекрытий
Толщина, мм 80; 100; 150; 200; 250 Стандартная тепло- и звукоизоляция внешних ограждений
Толщина, мм 80; 100; 150 Стандартная толщина звукоизоляции внутреннего стенового ограждения (сэндвич-панелей) блок-контейнеров
Этажность До 4 этажей
Срок службы, лет До 50
Ресурс, циклов 5 Указано количество циклов сборки/разборки блок-модулей и их соединения в модульные здания без потери качества
Вес изделия, кг Зависит от количества блок-модулей и комплектующих модульных зданий

1. В процессе эксплуатации модульных зданий необходимо соблюдать условия эксплуатации отдельных компонентов: внешних стальных дверей, межкомнатных дверей, пластиковых окон, ограждающих конструкций, инженерных коммуникаций. При эксплуатации данных конструкций необходимо руководствоваться инструкциями изготовителей.

2. Модульные здания могут эксплуатироваться при температурах от -50 до +50 °C и в любой климатической зоне.

3. В процессе эксплуатации модульных зданий необходимо выполнять техническое обслуживание не реже 1 раза в год, а также рекомендуется перед летним и зимним сезонами.

4. В процессе эксплуатации модульных зданий необходимо ежедневно соблюдать чистоту и порядок помещений, поддерживать необходимую комнатную температуру и влажность внутри помещений, своевременно производить уборку снега с крыши и рядом с модульными зданиями в зимний период, производить плановые проверки систем пожаротушения и заземления.

5. При эксплуатации модульных зданий необходимо соблюдать правила пожарной безопасности.

6. В процессе эксплуатации запрещается вносить в конструкцию изменения, не согласованные с изготовителем, которые могут повлиять на условия эксплуатации модульного здания.

7. Разрешенная нагрузка на раму пола модульного здания из стандартных бытовых блок-контейнеров не должна превышать 200 кг на м², нагрузки на дополнительную кровлю модульного здания регламентируются проектной документацией.

Упаковка в картон Характеристики упаковки
Описание Картонные листы укладываются на напольное финишное покрытие для его защиты; при упаковке транспортных пакетов (транспаков) картонные листы прокладываются между глухими стеновыми сэндвич-панелями для предотвращения повреждений их покрытия
Упаковка в пузырчатую пленку Характеристики упаковки
Описание Защитное покрытие комплектации блок-модулей и транспортного пакета
Упаковка в контейнер Характеристики упаковки
Описание Комплектация блок-модулей, размещаемая в стандартном транспортном контейнере
Упаковка в коробку Характеристики упаковки
Описание Упаковка комплектации представляет собой коробку стандартного размера
Состав Коробка из трехслойного картона, стретч-пленка, скотч с логотипом
Ширина, мм 450
Высота, мм 300
Длина, мм 550
Упаковка в стретч - пленку Характеристики упаковки
Описание Покрытие лицевой поверхности стальных конструкций блок-контейнера защитной клеевой лентой для предотвращения повреждения лакокрасочного покрытия
Упаковка на палету Характеристики упаковки
Описание Деревянный каркас для транспортировки дополнительных стальных конструкций модульных зданий (доп. крыши, крылец, козырьков, лестниц и прочих)
Установка
Способы монтажа
Подготовка строительного объекта
Монтаж на свайные фундаменты.
Монтаж на свайные фундаменты.
Монтаж на ленточный фундамент.
Монтаж на ленточный фундамент.
Монтаж на готовое бетонное основание.
Монтаж на готовое бетонное основание.
  1. На этапе подготовки строительной площадки к установке блок-модуля или модульного здания необходимо:
  2. Получить планировочное решение и схему опорных точек блок-модуля или модульного здания.
  3. Проанализировать вопросы, связанные с устройством фундамента на строительной площадке, связанные со скрытыми коммуникациями.
  4. Выбрать оптимальный фундамент для обеспечения установки блок-модуля или модульного здания.
  5. Осуществить приемку фундамента, контролировать устройство опорных точек блок-модулей в единой горизонтальной плоскости и размерность в соответствии со схемой.
  6. Эффективность монтажа модульного здания качественно зависит от устройства фундамента.
  7. Установочная поверхность (фундамент) должна отвечать требованиям единой горизонтали основных точек опоры блок-модулей или модульных зданий, восприятию нагрузок от конструкции блок-модулей или модульного здания, учитывая эксплуатационные нагрузки от оборудования, персонала, снеговые и возможные другие нагрузки.
Документация
Инструкции
Паспорта и сертификаты
Чертежи

Инструкция по монтажу модульных зданий на основе блок-модулей

Сертификат соответствия продукции ООО «ДорХан – Торговый Дом»

Сертификат соответствия требованиям пожарной безопасности (ПБ)

Приложение к сертификату соответствия требованиям ПБ

Гигиенический сертификат (стр. 1)

Гигиенический сертификат (стр. 2)

Свидетельство НАКС о готовности ООО «ДорХан 21 век – Новосибирск» к применению аттестованной технологии сварки

Свидетельство НАКС об аттестации сварочного оборудования

Альбом технических решений модульных конструкций. Узлы сопряжения блок-модулей

Альбом технических решений модульных конструкций. Усиленные узлы сопряжения блок-модулей

Альбом технических решений модульных конструкций. Узлы соединения внутренней лестницы

Альбом технических решений модульных конструкций. Узлы соединения внешней лестницы (исполнение с несколькими маршами)

Альбом технических решений модульных конструкций. Узлы соединения внешней лестницы (исполнение с единственным маршем)

Альбом технических решений модульных конструкций. Узлы соединения крылец

Альбом технических решений модульных конструкций. Узлы ограждающих конструкций

Альбом технических решений модульных конструкций. Узлы ограждающих конструкций с конструктивной огнезащитой

Типоразмеры стандартных блок-модулей для организации модульных зданий

Типовые соединения блок-модулей

Гарантийные обязательства печать

- заключение комиссии с участием представителя заинтересованной стороны.

Дизайн
Дизайн стеновых панелей
Гладкая
Гладкая
Трапеция
Трапеция
Волна
Волна
Цвет панелей внутри помещений
RAL 9003 (белый)
RAL 9003 (белый)
Индивидуальный цвет по RAL-карте
Индивидуальный цвет по RAL-карте
Возможна дополнительная облицовка стен панелями под дерево
Возможна дополнительная облицовка стен панелями под дерево
Цвет лицевой поверхности панелей
RAL 9003 (белый)
RAL 9003 (белый)
Индивидуальный цвет по RAL-карте
Индивидуальный цвет по RAL-карте
Комплектация
Базовая комплектация
Специальная конструкция профиля рамы обладает высокой несущей способностью.

Специальная конструкция профиля рамы обладает высокой несущей способностью.

Конструкция угловых стоек позволяет возводить здания высотой до трех этажей.

Конструкция угловых стоек позволяет возводить здания высотой до трех этажей.

Угловой элемент рамы обеспечивает разъемное соединение конструкции.

Угловой элемент рамы обеспечивает разъемное соединение конструкции.

Сэндвич-панели изготавливаются на современных автоматических линиях.

Сэндвич-панели изготавливаются на современных автоматических линиях.

Кровельным материалом служит профлист.

Кровельным материалом служит профлист.

Дополнительная комплектация
Конструкция дополнительной кровли.

Конструкция дополнительной кровли.

Оснащение инженерными системами.

Оснащение инженерными системами.

Комплект крыльца с козырьком.

Комплект крыльца с козырьком.

Лестница наружного исполнения.

Лестница наружного исполнения.

Лестница внутреннего исполнения.

Лестница внутреннего исполнения.

Дополнительные металлоконструкции.

Дополнительные металлоконструкции.

Техническое описание
Таблица размеров
Параметр
Показатель
Длина, м
Не ограничена конструкцией, кратна размерам применяемых блок-модулей
Ширина, мм
Не ограничена конструкцией, кратна размерам применяемых блок-модулей
Высота конструкции, м
Определяется при проектировании
Конструкция
  1. Каркас полнокомплектного модульного здания с общей рамой перекрытия
  2. Конструкция дополнительной кровли
  3. Стеновые сэндвич-панели
  4. Комплект крыльца с козырьком
  5. Внешняя лестница
  6. Внутренняя лестница
  7. Дополнительные металлоконструкции
  8. Внешняя стена
  9. Внутренняя стена
  10. Рама покрытия
  11. Рама перекрытия
  12. Рама основания
Стандартные конструктивные решения

Фронтальное и торцевое соединение блок-модуля.

Фронтальное и торцевое соединение блок-модуля.

Комбинированное с модулем 4 880 х 2 435 мм. Вместо L может быть подставлен любой стандартный блок-модуль.

Комбинированное с модулем 4 880 х 2 435 мм. Вместо L может быть подставлен любой стандартный блок-модуль.

Комбинированное с модулем 7 325 х 2 435 мм. Вместо L может быть подставлен любой стандартный блок-модуль.

Комбинированное с модулем 7 325 х 2 435 мм. Вместо L может быть подставлен любой стандартный блок-модуль.

Комбинированное с блок-модулем 4 880 х 2 435 мм и 7 325 х 2 435 мм.

Комбинированное с блок-модулем 4 880 х 2 435 мм и 7 325 х 2 435 мм.

Технические характеристики
Параметр Значение Примечание
Диапазон рабочих температур, °С -50...+50
Нормативная ветровая нагрузка по региону (СНиП 2.01.07-85* «Нагрузки и воздействия»), КгС/м² Устанавливается СП 20.13330.2011 «Нагрузки и воздействия»
Снеговая нагрузка, кг/м² 150 кг/м² На кровельно-потолочную раму блок-модуля
Снеговая нагрузка, кг/м² Устанавливается СП 20.13330.2011 «Нагрузки и воздействия» На дополнительную конструкцию общей кровли
Теплоизолятор Минеральная плита 100 кг/м³, минеральная плита 40 кг/м³, пенополиуретан*, пенополиизоцианурат* * Используется плита толщиной 80 мм; дополнительно выполняет функцию звукоизолятора
Теплопроводность, Вт/м*°С 0,042–0,045 минеральная плита
Теплопроводность, Вт/м*°С 0,022–0,024 Пенополиуретан, пенополиизоцианурат
Толщина, мм 80; 100; 150; 200; 250; 300; 350 Стандартная тепло- и звукоизоляция перекрытий
Толщина, мм 80; 100; 150; 200; 250 Стандартная тепло- и звукоизоляция внешних ограждений
Толщина, мм 80; 100; 150 Стандартная толщина звукоизоляции внутреннего стенового ограждения (сэндвич-панелей) блок-контейнеров
Этажность До 4 этажей
Срок службы, лет До 50
Ресурс, циклов 5 Указано количество циклов сборки/разборки блок-модулей и их соединения в модульные здания без потери качества
Вес изделия, кг Зависит от количества блок-модулей и комплектующих модульных зданий
Условия эксплуатации продукции

1. В процессе эксплуатации модульных зданий необходимо соблюдать условия эксплуатации отдельных компонентов: внешних стальных дверей, межкомнатных дверей, пластиковых окон, ограждающих конструкций, инженерных коммуникаций. При эксплуатации данных конструкций необходимо руководствоваться инструкциями изготовителей.

2. Модульные здания могут эксплуатироваться при температурах от -50 до +50 °C и в любой климатической зоне.

3. В процессе эксплуатации модульных зданий необходимо выполнять техническое обслуживание не реже 1 раза в год, а также рекомендуется перед летним и зимним сезонами.

4. В процессе эксплуатации модульных зданий необходимо ежедневно соблюдать чистоту и порядок помещений, поддерживать необходимую комнатную температуру и влажность внутри помещений, своевременно производить уборку снега с крыши и рядом с модульными зданиями в зимний период, производить плановые проверки систем пожаротушения и заземления.

5. При эксплуатации модульных зданий необходимо соблюдать правила пожарной безопасности.

6. В процессе эксплуатации запрещается вносить в конструкцию изменения, не согласованные с изготовителем, которые могут повлиять на условия эксплуатации модульного здания.

7. Разрешенная нагрузка на раму пола модульного здания из стандартных бытовых блок-контейнеров не должна превышать 200 кг на м², нагрузки на дополнительную кровлю модульного здания регламентируются проектной документацией.

Упаковка
Упаковка в картон Характеристики упаковки
Описание Картонные листы укладываются на напольное финишное покрытие для его защиты; при упаковке транспортных пакетов (транспаков) картонные листы прокладываются между глухими стеновыми сэндвич-панелями для предотвращения повреждений их покрытия
Упаковка в пузырчатую пленку Характеристики упаковки
Описание Защитное покрытие комплектации блок-модулей и транспортного пакета
Упаковка в контейнер Характеристики упаковки
Описание Комплектация блок-модулей, размещаемая в стандартном транспортном контейнере
Упаковка в коробку Характеристики упаковки
Описание Упаковка комплектации представляет собой коробку стандартного размера
Состав Коробка из трехслойного картона, стретч-пленка, скотч с логотипом
Ширина, мм 450
Высота, мм 300
Длина, мм 550
Упаковка в стретч - пленку Характеристики упаковки
Описание Покрытие лицевой поверхности стальных конструкций блок-контейнера защитной клеевой лентой для предотвращения повреждения лакокрасочного покрытия
Упаковка на палету Характеристики упаковки
Описание Деревянный каркас для транспортировки дополнительных стальных конструкций модульных зданий (доп. крыши, крылец, козырьков, лестниц и прочих)
Установка
Способы монтажа
Монтаж на свайные фундаменты.
Монтаж на свайные фундаменты.
Монтаж на ленточный фундамент.
Монтаж на ленточный фундамент.
Монтаж на готовое бетонное основание.
Монтаж на готовое бетонное основание.
Подготовка строительного объекта
  1. На этапе подготовки строительной площадки к установке блок-модуля или модульного здания необходимо:
  2. Получить планировочное решение и схему опорных точек блок-модуля или модульного здания.
  3. Проанализировать вопросы, связанные с устройством фундамента на строительной площадке, связанные со скрытыми коммуникациями.
  4. Выбрать оптимальный фундамент для обеспечения установки блок-модуля или модульного здания.
  5. Осуществить приемку фундамента, контролировать устройство опорных точек блок-модулей в единой горизонтальной плоскости и размерность в соответствии со схемой.
  6. Эффективность монтажа модульного здания качественно зависит от устройства фундамента.
  7. Установочная поверхность (фундамент) должна отвечать требованиям единой горизонтали основных точек опоры блок-модулей или модульных зданий, восприятию нагрузок от конструкции блок-модулей или модульного здания, учитывая эксплуатационные нагрузки от оборудования, персонала, снеговые и возможные другие нагрузки.
Гарантийные обязательства

- заключение комиссии с участием представителя заинтересованной стороны.
