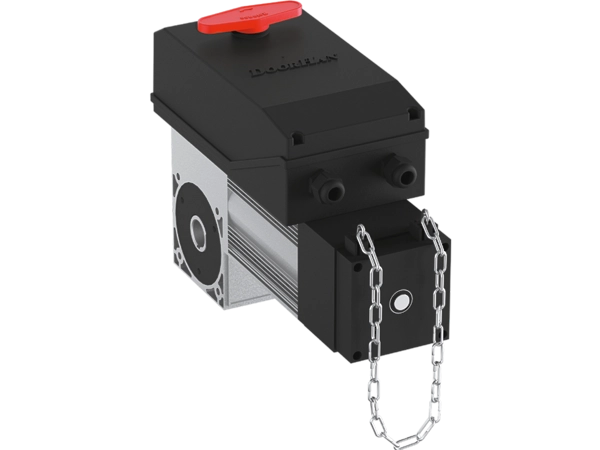

Приводы SHAFT-30 IP65 и SHAFT-60 IP65 для промышленных секционных ворот

Электромеханические приводы вального типа SHAFT-30 IP65 и SHAFT-60 IP65 предназначены для автоматизации промышленных секционных ворот с высоким, вертикальным и наклонным типами подъема.

Зона применения:

Гаражные секционные ворота с высоким, вертикальным и наклонными типами подъема
Промышленные и противопожарные секционные ворота с высоким, вертикальным и наклонными типами подъема

Заказать с монтажом

Преимущества

Надежное аварийное управление: цепь редуктора из высококачественной стали с оцинковкой толщиной более 12 мкм и сварным звеньями.

В приводе предусмотрена отдельная клемма для подключения светофора без использования дополнительного блока управления.

Надежность остановки ворот в крайних положениях обеспечивают концевые выключатели кулачкового типа.

Благодаря встроенному блоку управления привод имеет компактные размеры, что существенно облегчает его монтаж и настройку.

Надежность остановки ворот в крайних положениях обеспечивают концевые выключатели кулачкового типа.

Дизайн

Таблица

Рычаг разблокировки редукторa

Цепной редуктор

Радиаторы металлического корпуса

Комплектация

Базовая комплектация

Дополнительная комплектация

Электропривод, трехпозиционный пост управления, стопорные кольцa, крепежные элементы.

Фотоэлементы безопасности PHOTOCELL-N, состоящие из инфракрасного передатчика и приемникa.

Беспроводные фотоэлементы безопасности c поворотной платой для несимметричных проемов PHOTOCELL-PRO, состоящие из инфракрасного передатчика и приемника.

WI-FI-модуль для беспроводного управления (выработки сигнала управления, NO) электроприводами.

GSM-модуль для приема сигнала с мобильного телефона и передачи управляющей команды для запуска электропривода или шлагбаума.

Пульт TRANSMITTER 2-PRO-BLACK для дистанционного управления двумя автоматическими устройствами.

Пульт TRANSMITTER 4-PRO-BLACK для дистанционного управления четырьмя автоматическими устройствами.

Пульт TRANSMITTER 4 для дистанционного управления четырьмя автоматическими устройствами.

Пульты TRANSMITTER 5PRO-BLACK/15PRO-BLACK/15TIMER-PRO-BLACK предназначены для дистанционного управления всеми видами автоматики DoorHan, произведенной с 2021 года. Занимают две ячейки памяти в радиоприемнике. С помощью данных пультов можно реализовать одновременное или раздельное управление сразу пятью/пятнадцатью устройствами.

Беспроводная кнопка COMMAND-433 для дистанционного управления двумя автоматическими устройствами. Имеет удобный кронштейн для крепления пульта на солнцезащитный козырек автомобиля, а так же на стену.

Клавишный выключатель с возвратным механизмом SWITCH для подачи управляющей команды на блок управления приводом.

Кодовая клавиатура KEYPAD для дистанционного управления электроприводом ворот, оснащенным встроенным или внешним приемником DoorHan.

Ключ-кнопка KEYSWITCH_N для подачи управляющей команды на блок управления автоматической системы с помощью поворота ключа.

Антивандальная кодовая клавиатура KEYCODE для управления автоматическим устройством. Может быть использована как внешняя клавишная панель или устройство считывания прокси-карт.

Внешний радиоприемник DHRE-1 для управления автоматикой других производителей с помощью пульта DoorHan.

Сигнальная светодиодная лампа с антенной LAMP-PRO для оповещения движения ворот.

Светофор TL-LED для обеспечения безопасности использования автоматических устройств, ограничивающих доступ.

Сирена SIRENA для звукового оповещения о движении ворот.

Кромка безопасности DH-SENSOR-KIT для обеспечения безопасности использования секционных автоматических ворот.

Трехпозиционный пост управления BUTTON2K с ключом для открывания/закрывания ворот, устанавливается стационарно.

Трехпозиционный пост управления BUTTON3 для открывания/закрывания ворот, устанавливается стационарно.

Техническое описание

Конструкция

Технические характеристики

Условия эксплуатации продукции

Упаковка

Корпус редукторa
Отверстие под вал ворот
Двигатель
Узел ручной цепи
Ручная цепь
Кабель
Клеммная колодка
Рукоятка расцепителя
Концевик

Параметр	Значение	Примечание
Максимальный вес полотна ворот, кг	230/320	В зависимости от модели привода
Напряжение питания, В	220–240/380–400	В зависимости от модели привода
Крутящий момент, Нм	30/60	В зависимости от модели привода
Мощность, Вт	300/350	В зависимости от модели привода
Диапазон рабочих температур, °С	-40...+55
Скорость вращения мотора, об/мин	1 400
Класс защиты IP	65
Интенсивность использования, %	50/60	В зависимости от модели привода (при температуре 20 °С)

1. Перед установкой приводa нужно убедиться в том, что ворота сбалансированы и работают плaвно.

2. Необходимо удостовериться, что место эксплуатации соответствует по своим климатическим условиям характеристикам привода.

3. Запрещается устанавливать оборудование в помещениях с наличием быстровоспламеняющихся веществ или опасных сред.

4. Убедитесь в том, что не произойдет защемления предметов между подвижной и неподвижной частями привода при движении ворот.

5. Разрешается использовать дополнительные аксессуары только компании DoorHan во избежание поломок привода.

6. Запрещается оставлять электродвигатель в расцепленном состоянии.

7. Запрещается использовать привод, если необходим ремонт или регулировка.

8. Убедитесь в отсутствии посторонних предметов в зоне действия электропривода перед его запуском.

9. Проезд и проход разрешается только при остановившихся воротах и выключенном приводе.

10. Не позволяйте детям пользоваться приводом и комплектующими.

11. Запрещается вносить изменения в автоматическую часть.

Упаковка в коробку	Характеристики упаковки
Состав	Пленка, пенопласт, картонная коробкa
Длина, мм	520
Ширина, мм	320
Высота, мм	190

Дополнительное описание печать

Надежное аварийное управление: цепь редуктора из высококачественной стали с оцинковкой толщиной более 12 мкм, все звенья сварные.

Надежность остановки ворот в крайних положениях обеспечивают концевые выключатели кулачкового типа.

Установка

Способы монтажа

Монтаж осуществляется на вал ворот с помощью кронштейна, шпонки и стопорного кольца. Кронштейн крепления присверливaется к притолоке с помощью саморезов.

Документация

Инструкции

Паспорта и сертификаты

Чертежи

Руководство по монтажу и эксплуатации привода SHAFT-30 IP65/SHAFT-60 IP65

PDF

Предупреждения и рекомендации по монтажу, технике безопасности и обслуживанию автоматики

PDF

Декларация соответствия

PDF

Сервисная книжка

PDF

Габаритный чертеж

PDF

Гарантийные обязательства печать

Покупателю предоставляется гарантия работоспособности привода на срок 3 года с момента приобретения. Дилерам предоставляется право изменить срок гарантии.

Дизайн

Таблица

Рычаг разблокировки редукторa

Цепной редуктор

Радиаторы металлического корпуса

Комплектация

Базовая комплектация

Электропривод, трехпозиционный пост управления, стопорные кольцa, крепежные элементы.

Дополнительная комплектация

Фотоэлементы безопасности PHOTOCELL-N, состоящие из инфракрасного передатчика и приемникa.

WI-FI-модуль для беспроводного управления (выработки сигнала управления, NO) электроприводами.

Пульт TRANSMITTER 2-PRO-BLACK для дистанционного управления двумя автоматическими устройствами.

Пульт TRANSMITTER 4-PRO-BLACK для дистанционного управления четырьмя автоматическими устройствами.

Пульт TRANSMITTER 4 для дистанционного управления четырьмя автоматическими устройствами.

Внешний радиоприемник DHRE-1 для управления автоматикой других производителей с помощью пульта DoorHan.

Сигнальная светодиодная лампа с антенной LAMP-PRO для оповещения движения ворот.

Светофор TL-LED для обеспечения безопасности использования автоматических устройств, ограничивающих доступ.

Сирена SIRENA для звукового оповещения о движении ворот.

Кромка безопасности DH-SENSOR-KIT для обеспечения безопасности использования секционных автоматических ворот.

Трехпозиционный пост управления BUTTON3 для открывания/закрывания ворот, устанавливается стационарно.

Техническое описание

Конструкция

Корпус редукторa
Отверстие под вал ворот
Двигатель
Узел ручной цепи
Ручная цепь
Кабель
Клеммная колодка
Рукоятка расцепителя
Концевик

Технические характеристики

Параметр	Значение	Примечание
Максимальный вес полотна ворот, кг	230/320	В зависимости от модели привода
Напряжение питания, В	220–240/380–400	В зависимости от модели привода
Крутящий момент, Нм	30/60	В зависимости от модели привода
Мощность, Вт	300/350	В зависимости от модели привода
Диапазон рабочих температур, °С	-40...+55
Скорость вращения мотора, об/мин	1 400
Класс защиты IP	65
Интенсивность использования, %	50/60	В зависимости от модели привода (при температуре 20 °С)

Условия эксплуатации продукции

1. Перед установкой приводa нужно убедиться в том, что ворота сбалансированы и работают плaвно.

5. Разрешается использовать дополнительные аксессуары только компании DoorHan во избежание поломок привода.

6. Запрещается оставлять электродвигатель в расцепленном состоянии.

7. Запрещается использовать привод, если необходим ремонт или регулировка.

8. Убедитесь в отсутствии посторонних предметов в зоне действия электропривода перед его запуском.

9. Проезд и проход разрешается только при остановившихся воротах и выключенном приводе.

10. Не позволяйте детям пользоваться приводом и комплектующими.

11. Запрещается вносить изменения в автоматическую часть.

Упаковка

Упаковка в коробку	Характеристики упаковки
Состав	Пленка, пенопласт, картонная коробкa
Длина, мм	520
Ширина, мм	320
Высота, мм	190

Дополнительное описание

Надежность остановки ворот в крайних положениях обеспечивают концевые выключатели кулачкового типа.

Установка

Способы монтажа

Гарантийные обязательства

Документация

Инструкции

Руководство по монтажу и эксплуатации привода SHAFT-30 IP65/SHAFT-60 IP65

PDF

Предупреждения и рекомендации по монтажу, технике безопасности и обслуживанию автоматики

PDF

Паспорта и сертификаты

Декларация соответствия

PDF

Сервисная книжка

PDF

Чертежи

Габаритный чертеж

PDF
