Akustik ekranlar: səs-küyə qarşı etibarlı qoruma

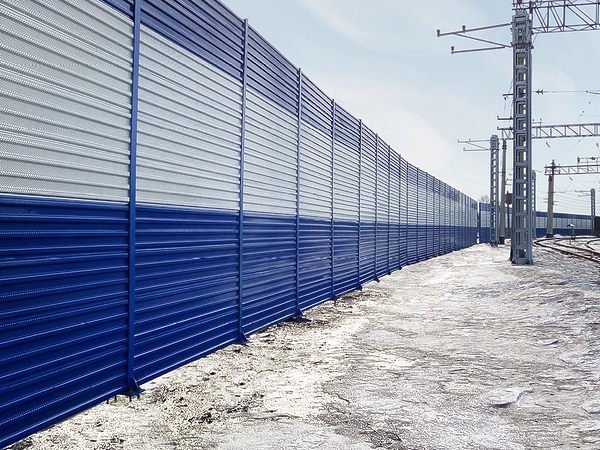

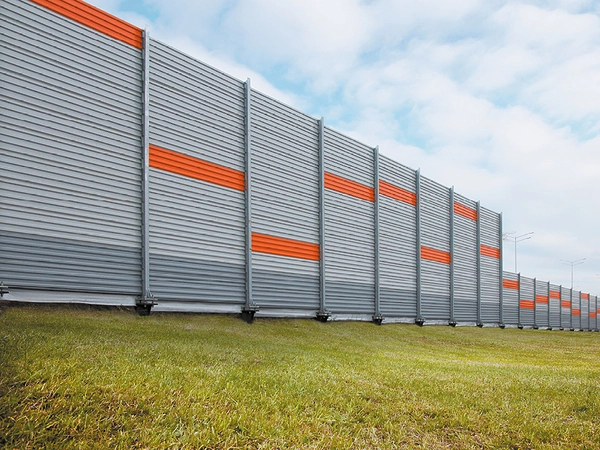

Akustik ekranlar, avtomobil və dəmir yolları boyunca quraşdırılaraq, ətraf mühitdə səs-küyün yayılmasının qarşısını alan mühüm infrastrukturdur. Onlar sosial və yaşayış zonalarını səsin mənfi təsirlərindən qorumaq məqsədilə istifadə edilir. Səsin ətraf mühitə yayılmasının qarşısını alaraq, sakinlər üçün daha sakit və rahat bir mühit yaradırlar. Akustik ekranlar həmçinin davamlı materiallardan hazırlanaraq, uzunmüddətli istifadə və dayanıqlı səs izolyasiyası təmin edir.

GERI ZƏNG

Üstünlüklər

Akustik ekran üçün bütün komponentlər yerli materiallardan və xammaldan istifadə etməklə MK DoorHan-ın öz istehsalat sahələrində istehsal olunur.

Ekran dizaynında səs-küydən qorunma panellərinin istifadəsi səs-küy səviyyəsini tənzimlənən dəyərlərə endirməyə imkan verir.

Səs-küydən qorunma panelləri STO AVTODOR 2.9-2014 tələblərinə tam cavab verir.

Səs-küydən qoruyan panellərin və komponentlərin geniş çeşidi bizə müştərinin dizayn həllinə uyğun olaraq akustik ekran istehsal etməyə imkan verir.

Akustik ekran stendlərinin isti daldırma sinklənməsi MK DoorHan-ın öz zavodunda həyata keçirilir ki, bu da məhsulların keyfiyyətinə və istehsal müddətinə nəzarət etməyə imkan verir.

Akustik ekran üçün bütün komponentlər yerli materiallardan və xammaldan istifadə etməklə MK DoorHan-ın öz istehsalat sahələrində istehsal olunur.

Ekran dizaynında səs-küydən qorunma panellərinin istifadəsi səs-küy səviyyəsini tənzimlənən dəyərlərə endirməyə imkan verir.

Səs-küydən qorunma panelləri STO AVTODOR 2.9-2014 tələblərinə tam cavab verir.

Səs-küydən qoruyan panellərin və komponentlərin geniş çeşidi bizə müştərinin dizayn həllinə uyğun olaraq akustik ekran istehsal etməyə imkan verir.

Avadanlıq

Baza dəsti

Akustik ekran dayaqları sərt bazaya qaynaqlanmış dizayn kəsikli I-şüasından ibarət olan strukturdur. İsti daldırma sinkləmə, emaye və ya toz boyama metal konstruksiyalar üçün qoruyucu və dekorativ örtük kimi istifadə olunur.

Səs əks etdirən panellər. <br>Tərkibi: profilli kasetlər (polad və ya alüminium); sintetik bağlayıcı ilə mineral yun istilik izolyasiya lövhəsi; 1,0 mm qalınlığında yan örtüklər; mastik (energoflex); sərtləşdirən qabırğa

Səs əks etdirən panellər.
Tərkibi: profilli kasetlər (polad və ya alüminium); sintetik bağlayıcı ilə mineral yun istilik izolyasiya lövhəsi; 1,0 mm qalınlığında yan örtüklər; mastik (energoflex); sərtləşdirən qabırğa

Səs uducu panellər. <br>Tərkibi: biri perforasiya olunmuş profilli kasetlər (polad və ya alüminium); sintetik bağlayıcı ilə mineral yun istilik izolyasiya lövhəsi; polipropilen buxar maneə membranı

Səs uducu panellər.
Tərkibi: biri perforasiya olunmuş profilli kasetlər (polad və ya alüminium); sintetik bağlayıcı ilə mineral yun istilik izolyasiya lövhəsi; polipropilen buxar maneə membranı "Izobond A"; 1,0 mm qalınlığında yan örtüklər; mastik (energoflex); sərtləşdirən qabırğa

Şəffaf panellər. <br>Tərkibi: polad və ya alüminium çərçivə; doldurma 8-12 mm (monolitik polikarbonat, polimetil metakrilat); aparat dəsti ilə montaj bucaqları

Şəffaf panellər.
Tərkibi: polad və ya alüminium çərçivə; doldurma 8-12 mm (monolitik polikarbonat, polimetil metakrilat); aparat dəsti ilə montaj bucaqları

Texniki təsvir

Ölçü cədvəli

Konstruksiya

Standart konstruktiv həllər

Texniki xüsusiyyətlər

Məhsulun istismar şərtləri

Qablaşdırma

Parametr

Göstərici

Bölmə hündürlüyü, mm

2.000-dən 10.000-ə qədər (500 artımla)

Eni, mm

500-dən 5000-ə qədər

Dayanmaq
Quraşdırma dəsti ilə səs əks etdirən panel
Montaj dəsti ilə səs uducu panel
Montaj dəsti ilə şəffaf panel

Birbaşa akustik ekran

L formalı akustik ekran

Parametr	Mənası	Qeyd
Panel qalınlığı, mm	85, 100, 115
Bölmə Hündürlüyü, mm	2000-dən 10000-ə qədər
Bölmə eni, mm	500-dən 5000-ə qədər
Panel korpus materialı	sinklənmiş polad / alüminium
Panel növü	səs-küyü əks etdirən / səs-küy uducu / şəffaf
Havada səs-küy izolyasiyası indeksi, dB	32–36
Səs udma sinfi	А

DoorHan akustik ekranları aqressiv mühitlərə məruz qalan mühitlərdə istifadə edilə bilər; Onlar əsasən avtomobil yolları və dəmir yolları boyunca quraşdırılır.

TAXTA QABLAŞDIRMA	Qablaşdırma Xüsusiyyətləri
Təsvir	Hündürlüyü 1000 mm olan şəffaf panellər taxta tornada qablaşdırılır, yükləmə sürəti 3000-3300 mm və 4000-4400 mm diapazonda panel uzunluqları olan bir avrotrack üçün 528–580 m²; Qablaşdırma zamanı panellər şaquli vəziyyətdə quraşdırılır
En, mm	1 220
Hündürlük, mm	2 250
Paketdəki miqdar	16-24 əd.

Paletdə qablaşdırma	Qablaşdırma Xüsusiyyətləri
Təsvir	Paletdə qablaşdırma, yükləmə dərəcəsi - 3000-3300 mm diapazonda panel uzunluğu ilə bir avro yük maşını üçün 528–580 m² və 4000–4400 mm
En, mm	1 220
Hündürlük, mm	2 250
Paketdəki miqdar	32-48 əd.

Quraşdırma

Quraşdırılma üsulları

Tikinti obyektinin hazırlanması

Akustik ekranların quraşdırılması qazılmış svaylardan hazırlanmış əvvəlcədən hazırlanmış bünövrədə və ya üzərində yerləşən yüksək möhkəm dirsəkləri olan quraşdırılmış elementləri olan müvafiq dizayn edilmiş zolaqlı təməl üzərində aparılır.

Buraya layihə üzrə ərazinin işarələnməsi, sıfır dövriyyə işlərinin aparılması, avadanlığın boşaldılması üçün qorunan ərazinin hazırlanması kimi bir sıra tədbirlər daxildir.

Sənədlər

Təlimatlar

Pasport və sertifikatlar

Səs-küydən qorunma panellərindən istifadə qaydaları və zəmanət kartı

PDF

Səs-küy maneəsinin dəyərinin hesablanması üçün texniki şərtlər

PDF

Səs-küy keçirməyən kabinənin (qabığın) qiymətinin hesablanması üçün texniki spesifikasiyalar

PDF

Səs-küydən qorunma panellərinin daşınması və saxlanması üçün təlimatlar

PDF

STO AVTODOR-un tələblərinə uyğunluq məktubu

PDF

StorHan tərəfindən istehsal olunan akustik ekranlar üçün pasport

PDF

DorKhan-Stolitsa tərəfindən istehsal olunan akustik ekranlar üçün pasport

PDF

Dəmir konstruksiyaların keyfiyyətinə dair sənəd

PDF

NEXT 85 səs-küydən qorunma panelləri üçün uyğunluq sertifikatı; 100; 115 mm GOST 32957‑2014, SP 51.13330.2011, QOST 23499‑2009, SNiP 23‑3‑2003

PDF

NEXT 85 səs-küydən qorunma panelləri üçün uyğunluq sertifikatı; 100; 115 mm GOST 33329‑2015, SP 51.13330.2011, QOST 23499‑2009, SNiP 23‑3‑2003

PDF

DoorHan-Stolitsa tərəfindən istehsal olunan DoorHan akustik panelləri üçün yanğına davamlılıq sertifikatı

PDF

NEXT seriyalı səs-küydən qorunma panelləri üçün uyğunluq sertifikatı, seriyalı istehsal

PDF

Zəmanət öhdəlikləri Çap

Alıcıya malın təhvil verildiyi tarixdən etibarən 1 il müddətinə akustik ekranların tam dəstinə zəmanət verilir.

Yeniliklər

2022-ci ildə Mozhaiskdə DoorHan isti daldırma sinkləmə zavodu fəaliyyətə başladı. Zavod ildə 40 min tona qədər metal konstruksiyaları sinkləmək qabiliyyətinə malik yüksək texnologiyalı Avropa avadanlığı ilə təchiz edilib. Xəttin texnoloji xüsusiyyətləri 40-dan 200 mikrona qədər örtük qalınlığı ilə 12,5 m uzunluğa qədər metal konstruksiyaları sinkləməyə imkan verir.

Özümüzün isti sinklənmiş vannalarımızın olması akustik ekranlar üçün stendlərin və komponentlərin istehsalını artırmağa və istehsalın hər bir mərhələsində keyfiyyətə 100% nəzarəti təmin etməyə imkan verir.
