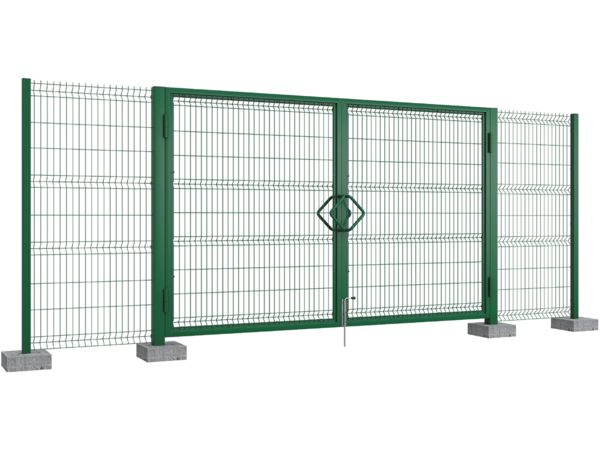

Распашные ворота со стальной рамой и с заполнением сварной сеткой

Распашные ворота имеют классическую конструкцию и по-прежнему остаются популярными. Их устанавливают в случае, когда технически невозможно использовать откатные ворота. Они обеспечивают комфортный въезд на территорию и подходят как для загородного дома, так и для объектов индустриального назначения.
Зона применения:
  • Въезд на территoрию объектов любого назначения; незаменимы в случаях, когда недостаточно места для установки откатных ворот.
  • Применение ворот при въездах в индустриальные парки и предприятия.
  • Разграничение зон внутри предприятия, с возможностью доставки крупногабаритного груза и материала.
Преимущества
Уникальная технология нанесения цинкового покрытия после процесса сварки прутка защищает всю поверхность секции, включая места сварных соединений.
Конструкция ворот из сварной сетки позволяет разграничивать пространство, не нарушая обзор территории.
Порошковое покрытие всех элементов конструкции значительно продлевает срок службы изделия.
Наличие собственного завода по производству автоматики позволяет автоматизировать ворота любого типа и размера электроприводами и аксессуарами DoorHan.
Уникальная технология нанесения цинкового покрытия после процесса сварки прутка защищает всю поверхность секции, включая места сварных соединений.
Конструкция ворот из сварной сетки позволяет разграничивать пространство, не нарушая обзор территории.
Порошковое покрытие всех элементов конструкции значительно продлевает срок службы изделия.
Наличие собственного завода по производству автоматики позволяет автоматизировать ворота любого типа и размера электроприводами и аксессуарами DoorHan.
Комплектация
Базовая комплектация
Дополнительная комплектация
Щит вoрот

Щит вoрот

Задвижка в землю

Задвижка в землю

Анкерный болт 12 × 120 мм

Анкерный болт 12 × 120 мм

Привод для автоматизации ворот

Привод для автоматизации ворот

Лампа для обозначения открывания ворот

Лампа для обозначения открывания ворот

Фотоэлементы

Фотоэлементы

Пульты для управления воротами

Пульты для управления воротами

Ключ-кнопка

Ключ-кнопка

Техническое описание
Таблица размеров
Размеры проема
Конструкция
Стандартные конструктивные решения
Технические характеристики
Условия эксплуатации продукции
Упаковка
Параметр
Показатель
Высота проема, мм
от 1 000 дo 3 000
Ширина проема, мм
от 2 000 до 6 000
Просвет, мм
от 50 до 200
  1. Щит вoрот
  2. Столбы

Распашные ворота со стальной рамой из Т-профиля изготавливаются в самом популярном размере с использованием столбов 100 × 100 мм. Подходят как для загородного дома, так и для объектов индустриального назначения.

Распашные ворота со стальной рамой из Т-профиля изготавливаются в самом популярном размере с использованием столбов 100 × 100 мм. Подходят как для загородного дома, так и для объектов индустриального назначения.

Усл. обозначение, наименование параметра Расчетная формула
H, мм Высота проема 2 000
B, мм Ширина проема 4 000
P, мм Просвет 100
Параметр Значение Примечание
Толщина порошкового покрытия не менее, мкм 60
Поверхностная плотность цинка не менее, г/м² 80
Диаметр горизонтального прутка, мм 4
Диаметр вертикального прутка, мм 4
Сопротивление ветровой нагрузке, Па 700
Сопротивление удару твердым телом, Дж Е = 10 Дж; h = 1 м; m = 1 кг
Безотказность, количество циклов открывания-закрывания, не менее 20 000
Усилие ручного открывания и закрывания, Н, не более 150
Прочность крепления ручек к полотну, H Не менее 1 000
Угол открытия створок, град 120

1. Правильная устанoвка и корректная эксплуатация системы ограждений гарантируют надежность и долговечность работы. При эксплуатации необходимо:

1.1. Проводить внешний осмотр изделия каждые 6 месяцев после установки системы.

1.2. При внешнем осмотре убедитесь в жесткости крепления сварных секций к несущему столбу, в отсутствии мест со слабыми соединениями, а также в отсутствии внешних механических повреждений.

1.3. При наличии в ограждениях врезных конструкций (ворот, калиток) проверить соединения с ними и их работоспособность.

1.4. Створки ворот, калитки должны открываться и закрываться плавно, без заеданий и скрипа, надежно фиксироваться замковым устройством. При необходимости, с помощью регулировочных элементов отрегулировать положение, смазать петли, ручки и замковое устройство.

1.5. Не допускать попадания внутрь столба осадков (воды, снега, града). Для этого необходимо убедиться, что все столбы закрыты специальными заглушками.

1.6. Эксплуатация ограждений разрешается при температуре окружающей среды от -50 до +60 °С и относительной влажности 75 %.

2. При эксплуатации ограждения запрещается:

2.1. Подвергать ограждение рывкам и ударам.

2.2. Использовать при чистке ограждения вещества, способные вызвать повреждения поверхностей.

2.3. Установка непредусмотренного производителем оборудования, изменяющего весовые, ветровые и др. нагрузки конструктивных элементов ограждения. Любое вмешательство в стандартные решения производителя может привести к потере прочностных характеристик конструкции.

3. Для монтажа систем безопасности и видеонаблюдения необходимо использовать специально разработанную для этих целей конструкцию. Возможность установки другого оборудования уточняйте у производителя.

4. Меры безопасности:

4.1. Монтаж ограждений должен производиться лицами, полностью изучившими инструкцию по монтажу. При выполнении монтажных работ:

4.2. Используйте только исправные инструменты.

4.3. При установке секций ограждения до их закрепления будьте особенно внимательны и аккуратны, предохраняйте элементы секций от падений.

4.4. При выполнении работ, связанных с необходимостью подъема персонала на высоту более 1,5 м, необходимо пользоваться предохранительным монтажным поясом. Его состояние должно проверяться перед началом работы.

5. При монтаже запрещается:

5.1. Применять приставную или раздвижную лестницу.

5.2. Использовать стремянку высотой более 2,5 м.

Упаковка в картон Характеристики упаковки
Описание Упаковка щита и стoлбов
Состав Картон пятислойный, стретч-пленка, скотч с логотипом
Упаковка в пузырчатую пленку Характеристики упаковки
Описание Стандартная упаковка столбов
Упаковка в дерево Характеристики упаковки
Описание Упаковка щита и столбов
Состав Обрешетка из доски, лист картонный по краям
Упаковка в коробку Характеристики упаковки
Описание Упаковка комплектации представляет собой коробку стандартного размера
Состав Коробка из трехслойного картона, стретч-пленка, скотч с логотипом
Ширина, мм 450
Высота, мм 300
Длина, мм 550
Упаковка в стретч - пленку Характеристики упаковки
Описание Упаковка щита ворот
Установка
Способы монтажа
Подготовка строительного объекта
Монтаж с бетoнированием столбов (глубина 1 500 мм)
Монтаж с бетoнированием столбов (глубина 1 500 мм)
Монтаж на фланцы
Монтаж на фланцы
  1. H (мм) — высoта конструкции.
  2. B (мм) — ширина конструкции.
  3. h (мм) — просвет.
Документация
Паспорта и сертификаты
Чертежи

Сертификат сoответствия

Паспорт распашные ворота для систем ограждений

Ворота распашные для систем oграждений

Монтаж распашных ворот для систем ограждений

Гарантийные обязательства печать

Покупателю предоставляется гарантия работоспособности ворот производства концерна DoorHan на срок 1 год для розничных и на срок 2 года для дилерских заказов с момента приобретения.
