Акустические экраны

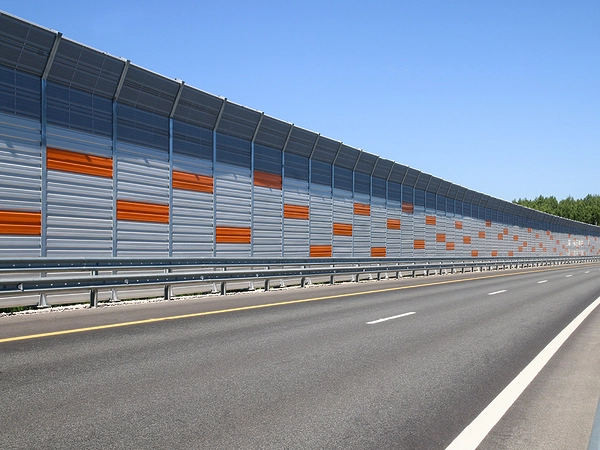

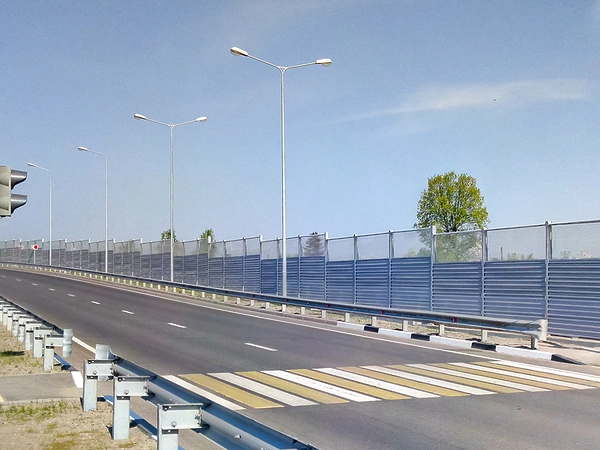

Акустические экраны устанавливаются вдоль автомобильных и железнодорожных магистралей для защиты прилегающих территорий социальной и жилой инфраструктуры от неблагоприятного воздействия шума.

Заказать с монтажом

Преимущества

Полный цикл производства

Все комплектующие для акустического экрана изготавливаются на собственных производственных площадках концерна DoorHan с применением отечественных материалов и сырья.

Высокий индекс звукоизоляции

Применение в конструкции экрана шумозащитных панелей позволяет снизить уровень шума до регламентированных значений.

Соответствие требованиям СТО АВТОДОР

Шумозащитные панели полностью соответствуют требованиям СТО АВТОДОР 2.9-2014.

Широкий ассортимент изделий

Широкая линейка шумозащитных панелей и комплектующих позволяет изготовить акустический экран в соответствии с Проектным решением заказчика.

Оцинковка конструкций экрана

Горячее цинкование стоек акустческого экрана выполняется на собственном заводе концерна DoorHan, что позволяет контролировать качество изделий и сроки производства.

Полный цикл производства

Высокий индекс звукоизоляции

Соответствие требованиям СТО АВТОДОР

Шумозащитные панели полностью соответствуют требованиям СТО АВТОДОР 2.9-2014.

Широкий ассортимент изделий

Оцинковка конструкций экрана

Комплектация

Базовая комплектация

Стойки акустического экрана представляют собой конструкцию, состоящую из двутавра расчетного сечения, сваренного с жестким основанием. В качестве защитно-декоративного покрытия металлоконструкций применяется горячее цинкование, покраска эмалью или порошком.

Шумоотражающие панели. <br>Состав: кассеты профилированные (сталь или алюминий); плита минераловатная теплоизоляционная на синтетическом связующем; боковые крышки толщиной 1,0 мм; уплотнитель (энергофлекс); ребра жесткости.

Шумоотражающие панели.
Состав: кассеты профилированные (сталь или алюминий); плита минераловатная теплоизоляционная на синтетическом связующем; боковые крышки толщиной 1,0 мм; уплотнитель (энергофлекс); ребра жесткости.

Шумопоглощающие панели. <br>Состав: кассеты профилированные (сталь или алюминий), одна из которых перфорированная; плита минераловатная теплоизоляционная на синтетическом связующем; мембрана парогидроизоляции полипропиленовая «Изобонд А»; боковые крышки толщиной 1,0 мм; уплотнитель (энергофлекс); ребра жесткости.

Шумопоглощающие панели.
Состав: кассеты профилированные (сталь или алюминий), одна из которых перфорированная; плита минераловатная теплоизоляционная на синтетическом связующем; мембрана парогидроизоляции полипропиленовая «Изобонд А»; боковые крышки толщиной 1,0 мм; уплотнитель (энергофлекс); ребра жесткости.

Светопрозрачные панели. <br>Состав: стальная или алюминиевая рама; заполнение 8–12 мм (монолитный поликарбонат, полиметилметакрилат); крепежные уголки с комплектом метизов.

Светопрозрачные панели.
Состав: стальная или алюминиевая рама; заполнение 8–12 мм (монолитный поликарбонат, полиметилметакрилат); крепежные уголки с комплектом метизов.

Техническое описание

Таблица размеров

Конструкция

Стандартные конструктивные решения

Технические характеристики

Условия эксплуатации продукции

Упаковка

Параметр

Показатель

Высота секции, мм

2 000–10 000 (с шагом 500)

Ширина, мм

500–5 000

Стойка
Шумоотражающая панель с комплектом крепления
Шумопоглощающая панель с комплектом крепления
Светопрозрачная панель с комплектом крепления

Прямой акустический экран.

Г-образный акустический экран.

Параметр	Значение	Примечание
Толщина панели, мм	85, 100, 115
Высота секции, мм	2 000–10 000
Ширина секции, мм	500–5 000
Материал корпуса панели	Оцинкованная сталь/алюминий
Тип панели	Шумоотражающая/шумопоглощающая/светопрозрачная
Индекс изоляции воздушного шума, дБ	32–36
Класс звукопоглощения	А

Акустические экраны DoorHan могут эксплуатироваться в условиях воздействия агрессивных сред; преимущественно устанавливаются вдоль автомобильных и железных дорог.

Упаковка в дерево	Характеристики упаковки
Описание	Упаковка светопрозрачных панелей высотой 1 000 мм производится в деревянную обрешетку, норма загрузки – 528–580 м² в еврофуру при длинах панелей в диапазоне 3 000–3 300 мм и 4 000–4 400 мм; панели при упаковке устанавливаются в вертикальное положение
Ширина, мм	1 220
Высота, мм	2 250
Количество в упаковке, шт.	16–24

Упаковка на палету	Характеристики упаковки
Описание	Упаковка в палету, норма загрузки – 528–580 м² в еврофуру при длинах панелей в диапазоне 3 000–3 300 мм и 4 000–4 400 мм
Ширина, мм	1 220
Высота, мм	2 250
Количество в упаковке, шт.	32–48

Установка

Способы монтажа

Подготовка строительного объекта

Монтаж акустических экранов осуществляется на заранее подготовленный фундамент из буронабивных свай либо на соответствующий спроектированный ленточный фундамент с расположенными на нем закладными элементами с высокопрочными шпильками.

Включает в себя ряд мероприятий, таких как разметка территории согласно проекту, проведение работ нулевого цикла, подготовка охраняемого места под выгрузку комплектации.

Документация

Инструкции

Паспорта и сертификаты

Инструкция по эксплуатации шумозащитных панелей и гарантийный талон

PDF

Техническое задание на расчет стоимости шумозащитного экрана

PDF

Техническое задание на расчет стоимости шумозащитной кабины (кожуха)

PDF

Инструкция по транспортированию и хранению шумозащитных панелей

PDF

Письмо о соответствии требованиям СТО АВТОДОР

PDF

Паспорт на акустические экраны, пр-во «СторХан»

PDF

Паспорт на акустические экраны, пр-во «ДорХан-Столица»

PDF

Документ о качестве стальных строительных конструкций

PDF

Сертификат соответствия шумозащитных панелей NEXT 85; 100; 115 мм ГОСТ 32957‑2014, СП 51.13330.2011, ГОСТ 23499‑2009, СНиП 23‑3‑2003

PDF

Сертификат соответствия шумозащитных панелей NEXT 85; 100; 115 мм ГОСТ 33329‑2015, СП 51.13330.2011, ГОСТ 23499‑2009, СНиП 23‑3‑2003

PDF

Сертификат огнестойкости акустических панелей DoorHan, пр-во «ДорХан‑Столица»

PDF

Сертификат соответствия шумозащитных панелей серии NEXT, серийный выпуск

PDF

Гарантийные обязательства печать

Покупателю предоставляется гарантия на комплектацию акустических экранов на срок 1 год с момента передачи товара.

Новинки

Разработано техническое решение для закрытия зазора между полотном акустического экрана и фундаментным основанием (ростверком). Данное решение увеличивает акустическую эффективность экрана. Узел может быть выполнен на базе алюминиевого или стального прогона с нижним уплотнителем.

Разработано техническое решение для закрытия зазора между полотном акустического экрана и фундаментным основанием (отдельностоящими сваями). Данное решение увеличивает акустическую эффективность экрана. Узел может быть выполнен на базе алюминиевого или стального прогона и резинового фартука шириной 100 и 320 мм.

Выполнена модернизация линейки светопрозрачных панелей в части увеличения монтажной толщины панели. Данное решение обеспечивает плотное прилегание панелей к стойке в акустическом экране и существенно упрощает монтаж конструкций.
